17.2.2
Medium-Version
Betriebsart
Wasser
Kugelhahn V2
Entleerung
Kugelhahn V3
Produktausgang
Magnetventil V1
Regelventil VC1
Dosierpumpe
Rührwerk
Polymerlösung
ausgereift
Polymeransatz
Ausgangssignal

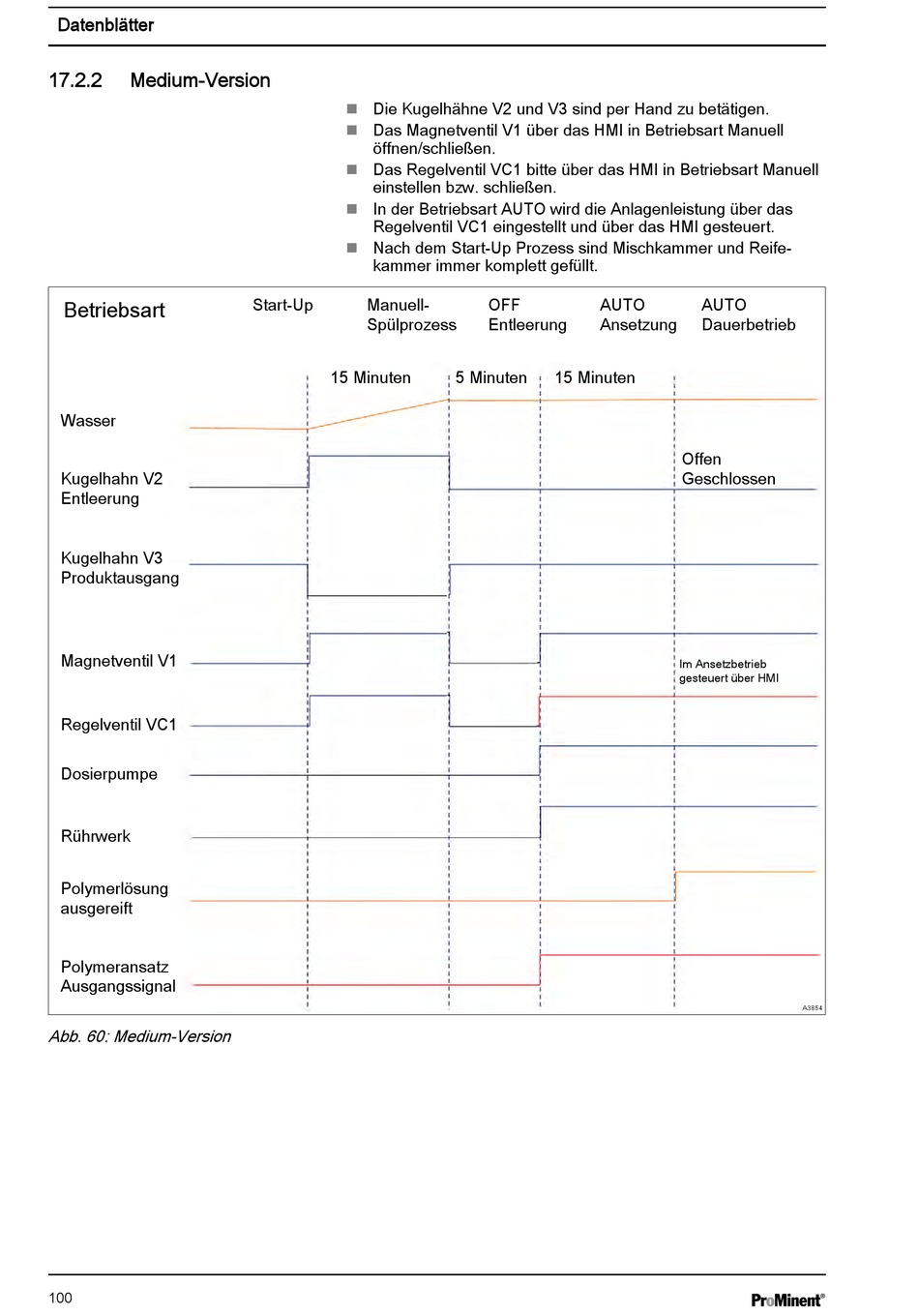

Abb. 60: Medium-Version
100
Die Kugelhähne V2 und V3 sind per Hand zu betätigen.
n
Das Magnetventil V1 über das HMI in Betriebsart Manuell
n
öffnen/schließen.
Das Regelventil VC1 bitte über das HMI in Betriebsart Manuell
n
einstellen bzw. schließen.
In der Betriebsart AUTO wird die Anlagenleistung über das
n
Regelventil VC1 eingestellt und über das HMI gesteuert.
Nach dem Start-Up Prozess sind Mischkammer und Reife‐
n
kammer immer komplett gefüllt.
Start-Up
Manuell-
Spülprozess
15 Minuten
OFF
AUTO
Entleerung
Ansetzung
5 Minuten
15 Minuten
AUTO
Dauerbetrieb
Offen
Geschlossen
Im Ansetzbetrieb
gesteuert über HMI
A3854
