Technische Daten im Überblick

9.3 Leistungsdiagramm

A2694

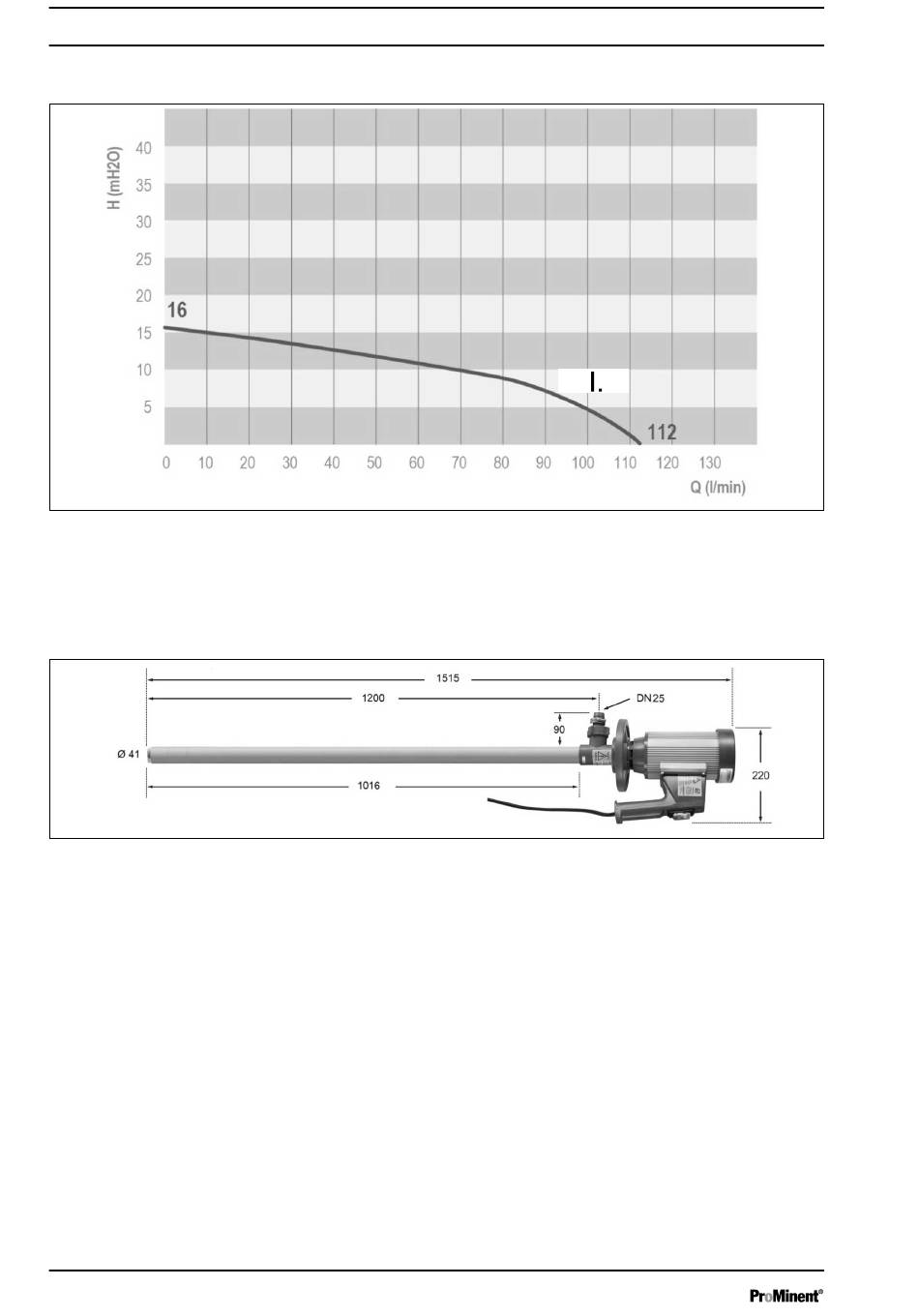

Abb. 12: Leistungsdiagramm. Messwerte ± 5 %, Prüfmedium Wasser 20 °C, Druckrohr 1", Ovalradzähler.
I. Rotor
9.4 Maßzeichnung mit Hauptabmessungen
A2695
Abb. 13: Maßzeichnung mit Hauptabmessungen, alle Angaben in mm.
32
