Products
Technische Information
EngyCal RS33

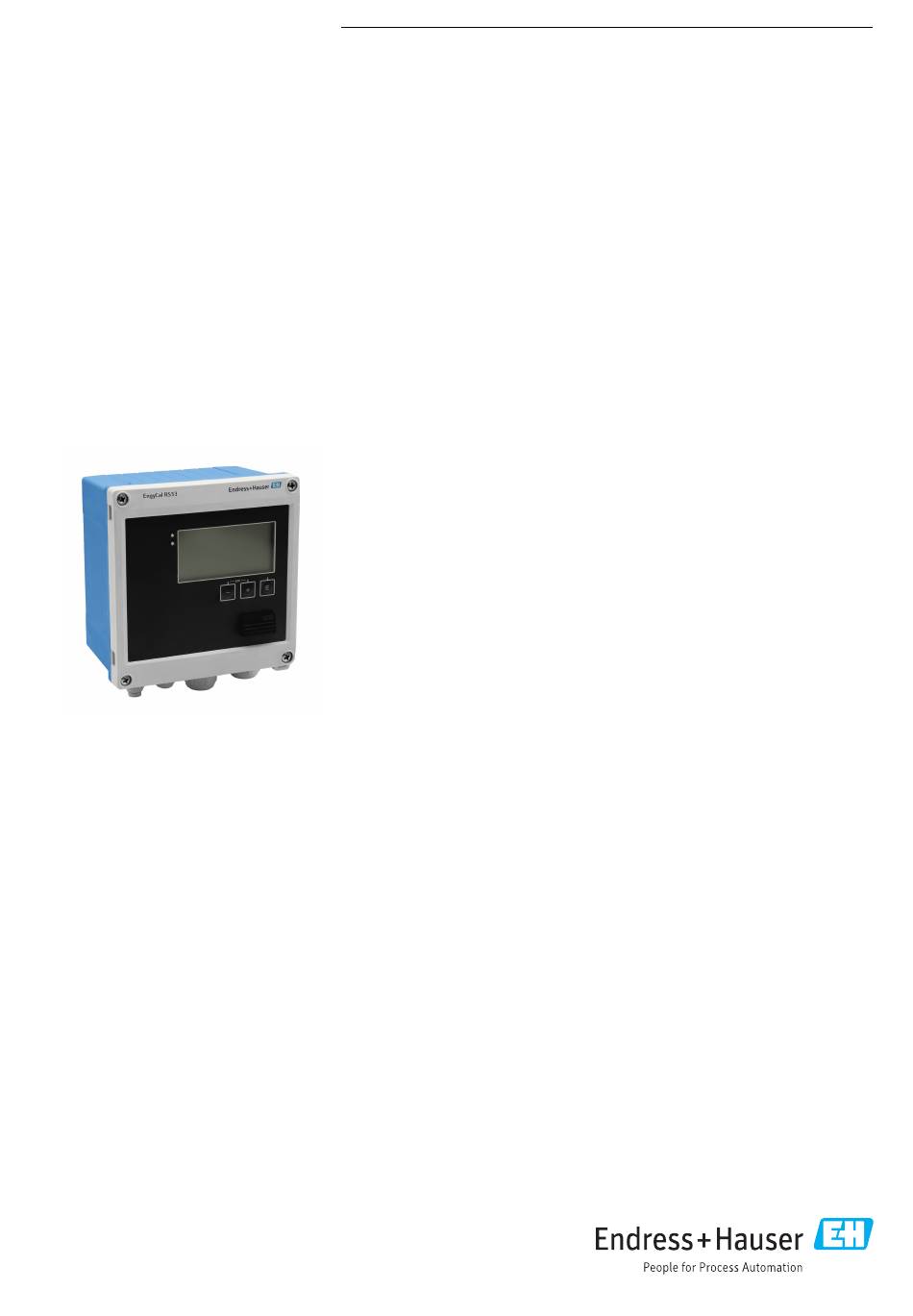

Dampfrechner für eine Messstelle mit einem Puls/
Analog Eingang für Durchfluss und zwei RTD/
Analog Eingängen für Temperatur/Druck
Energiekosten sparen durch Transparenz und Ver-
brauchserfassung
Anwendungsbereiche
Der Dampfrechner EngyCal RS33 dient der Erfassung von Dampfmasse und Energie-
fluss in Systemen mit Sattdampf oder überhitztem Dampf. Die Berechnung basiert
auf den gemessenen Prozesswerten Volumendurchfluss, Temperatur und/oder
Druck. Zur Berechnung des Masse- und Energieflusses von Dampf verwendet Engy-
Cal RS33 den Standard IAPWS-IF97. Hierbei wird aus den Eingangsgrößen Druck
und Temperatur die Dichte und die Enthalpie von Dampf errechnet.
Erfassung und Abrechnung von Energiemengen in Dampfapplikationen (Dampf-
Wärmemenge, Dampf-Wärmedifferenz). Typische Anwendungen umfassen:
• Lebensmittelbranche
• Chemie
• Life Sciences
• Kraftwerke
• Gebäudeautomatisierung und Anlagenbau
Ihre Vorteile
• Kompensation der Differenzdruck-Durchflussmessung
• Berechnung nach internationalen Wasserdampftafeln
• Elektronisches Angleichen des Temperatursensors (Sensor-Transmitter-Matching)
mit dem Rechenwerk ermöglicht hochgenaue Temperaturmessung
• Detaillierte Datenspeicherung von Momentan- und Zählerwerten sowie von Feh-
lermeldungen, Grenzwertverletzungen und Bedienparameteränderungen
• Standardmäßig geeignet zum Anschluss und zur Versorgung aller gängigen Durch-
flussgeber, Temperatursensoren und Druckaufnehmer
• Fernauslesung über Ethernet und Feldbusse
• Fehlmengenzähler für Transparenz im Fehler- oder Alarmfall
• Schnelle Inbetriebnahme und einfache Bedienung durch Klartext in wählbarer
Sprache
• Integrierte Datenspeicherung
• Tarifzähler für bedarfsgerechte Abrechnung
• Industrietaugliches Kompaktgehäuse zur Feld- oder Wandmontage, zum Schaltta-
feleinbau und zur Hutschienenmontage
Solutions
Services
Werbung
Verwandte Anleitungen für Endress+Hauser EngyCal RS33
Inhaltszusammenfassung für Endress+Hauser EngyCal RS33
- Seite 1 Energiekosten sparen durch Transparenz und Ver- brauchserfassung Anwendungsbereiche Der Dampfrechner EngyCal RS33 dient der Erfassung von Dampfmasse und Energie- fluss in Systemen mit Sattdampf oder überhitztem Dampf. Die Berechnung basiert auf den gemessenen Prozesswerten Volumendurchfluss, Temperatur und/oder Druck. Zur Berechnung des Masse- und Energieflusses von Dampf verwendet Engy- Cal RS33 den Standard IAPWS-IF97.
- Seite 2 EngyCal RS33 Arbeitsweise und Systemaufbau Messprinzip Der Dampfrechner EngyCal RS33 dient der Erfassung von Dampfmasse und Energiefluss in Systemen mit Sattdampf oder überhitztem Dampf. Die Berechnung basiert auf den gemessenen Prozesswerten Volumendurchfluss, Temperatur und/oder Druck. Die Wärmemenge kann, je nach Einbausituation der Messgeräte, mit unterschiedlichen Berechnungsmethoden ermittelt werden.
- Seite 3 3 Wärmemenge oder Wärmedifferenz/p+T Energieberechnung Zur Berechnung des Masse- und Energieflusses von Dampf verwendet EngyCal RS33 den Standard IAPWS IF97. Hierbei wird aus den Eingangsgrößen Druck und Temperatur die Dichte und die Enthal- pie von Dampf errechnet. Berechnete Werte: •...
- Seite 4 EngyCal RS33 Im Ereignislogbuch werden alle Parameteränderungen, Grenzwertverletzungen, Alarme und sons- tige Ereignisse mit Zeitstempel manipulationssicher dokumentiert. Es werden mindestens die letzten 1600 Ereignisse nichtflüchtig gespeichert. Durch den Messwertspeicher können Prozesswerte und berechnete Werte, wie auch Zähler, in frei definierbaren Intervallen gespeichert werden. Bereits vordefinierte Auswertungen (Tag, Monat, Jahr, Stichtage) unterstützen die Transparenz des Prozessverlaufs und gewährleisten einen schnellen...
- Seite 5 EngyCal RS33 gewährleistet. Ein gleichzeitiges Abrufen und Analysieren von Daten von verschiedenen Arbeitsplät- zen oder unterschiedlichen Benutzern wird unterstützt (Client-Server-Architektur). Kommunikation und Daten- Zur Parametrierung und zum Auslesen des Geräts wird eine USB-Schnittstelle (mit CDI-Protokoll) verarbeitung und optional Ethernet verwendet. ModBus und M-Bus sind optional als Kommunikationsschnittstel- len verfügbar.
- Seite 6 EngyCal RS33 M-Bus Die M-Bus (Meter Bus) Schnittstelle ist optional und kann nicht mit anderen optionalen Schnittstel- len bestellt werden. Sie ist galvanisch getrennt (Prüfspannung: 500 V) und dient der Anbindung an übergeordnete Systeme zur Übertragung aller Mess- und Prozesswerte. Der Anschluss erfolgt über eine 3-polige steckbare Klemme.
- Seite 7 EngyCal RS33 Impuls-Eingang nach EN 1434-2, Klasse IB und IC für aktive Spannungsimpulse und Kontaktgeber: Zustand sperrend ≤ 1 V Zustand leitend ≥ 2 V Versorgungsspannung im Leerlauf: 3 … 6 V Strombegrenzungswiderstand in der Ver- sorgung (Pull-Up am Eingang): 50 …...
- Seite 8 EngyCal RS33 Pt500: –200 … 300 °C (–328 … 572 °F) Pt1000: –200 … 300 °C (–328 … 572 °F) Anschlussart: 2-, 3- oder 4-Leiter-Anschluss Genauigkeit: 4-Leiter: 0,06 % vom Messbereich 3-Leiter: 0,06 % vom Messbereich + 0,8 K (1,44 °F) Temperaturdrift: 0,01 %/K (0,0056 %/°F) vom Messbereich...
- Seite 9 EngyCal RS33 Impulsausgang (aktiv) Frequenz: max. 12,5 kHz Pulsbreite: min. 40 µs Spannungs-Pegel: Low: 0 … 2 V High: 15 … 20 V Maximaler Ausgangsstrom: 22 mA Kurzschlussfest 2 x Relais Ausgang Die Relais sind als Schließer ausgelegt. Der Ausgang ist galvanisch getrennt (1 500 V Prüfspannung zu allen anderen Ein- und Ausgängen).
- Seite 10 EngyCal RS33 Energieversorgung Klemmenbelegung L/+N/- 1 5 6 2 52 53 10 11 50 51 Relay 1 Relay 2 Power T Warm Flow supply RTD or 0/4...20 mA Pulse or 0/4...20 mA 1+ 1- 2+ 2- 3 7 8 4 54 55...
- Seite 11 EngyCal RS33 Umgebung Umgebungstemperaturbe- –20 … +60 °C (–4 … +140 °F) reich Lagerungstemperatur –30 … +70 °C (–22 … +158 °F) Klimaklasse nach IEC 60 654-1 Class B2, nach EN 1434 Umgebungsklasse C Feuchtigkeit Maximale relative Feuchte 80 % für Temperaturen bis 31 °C (87,8 °F), linear abnehmend auf 50 % relative Feuchte bei 40 °C (104 °F).
- Seite 12 EngyCal RS33 160 (6.3) 148 (5.83) A0014169 6 Montageplatte für Wand-, Rohrmontage und Schalttafeleinbau; Abmessungen in mm (in) 138 (5.43) A0014171 7 Schalttafelausschnitt in mm (in) 120 (4.72) 7.7 (0.3) A0014610 8 Abmessungen Hutschienenadapter in mm (in) Gewicht ca.
- Seite 13 EngyCal RS33 Anzeige- und Bedienoberfläche Sprachen Es kann am Gerät eine der folgenden Bediensprachen gewählt werden: Englisch, Deutsch, Franzö- sisch, Spanisch, Italienisch, Niederländisch, Portugiesisch, Polnisch, Russisch, Tschechisch • Display: Anzeigeelemente 160 x 80 Dot-Matrix LCD mit weißer Hinterleuchtung, Farbumschlag auf rot im Alarmfall, aktive Anzeigefläche 70 x 34 mm (2,76"...
- Seite 14 Wird dazu verwendet, die Temperatur der Messstoffe im Messaufnehmer stabil zu halten. Als Messstoff sind Wasser, Wasserdampf und andere nicht korrosive Flüssigkeiten zugelassen. Bei Verwendung von Öl als Heizmedium ist mit Endress+Hauser Rück- sprache zu halten. Heizmäntel können nicht mit Messaufnehmern kombiniert werden, die eine Berst- scheibe enthalten.
- Seite 15 EngyCal RS33 FieldCare SFE500 FieldCare ist ein Konfigurationswerkzeug für Feldgeräte von Endress+Hauser und Fremdherstellern basierend auf DTM-Technologie. Folgende Kommunikationsprotokolle werden unterstützt: HART, WirelessHART, PROFIBUS, FOUN- DATION Fieldbus, Modbus, IO-Link, EtherNet/IP, PROFINET und PROFINET APL. Technische Information TI00028S www.endress.com/sfe500 Kommunikationsspezifisches Field Data Manager (FDM) Auswertesoftware MS20, MS21 •...
- Seite 16 EngyCal RS33 Dokumenttyp Zweck und Inhalt des Dokuments Betriebsanleitung (BA) Ihr Nachschlagewerk Die Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebenszyklus vom Gerät benötigt werden: Von der Produktidentifizie- rung, Warenannahme und Lagerung über Montage, Anschluss, Bedie- nungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
