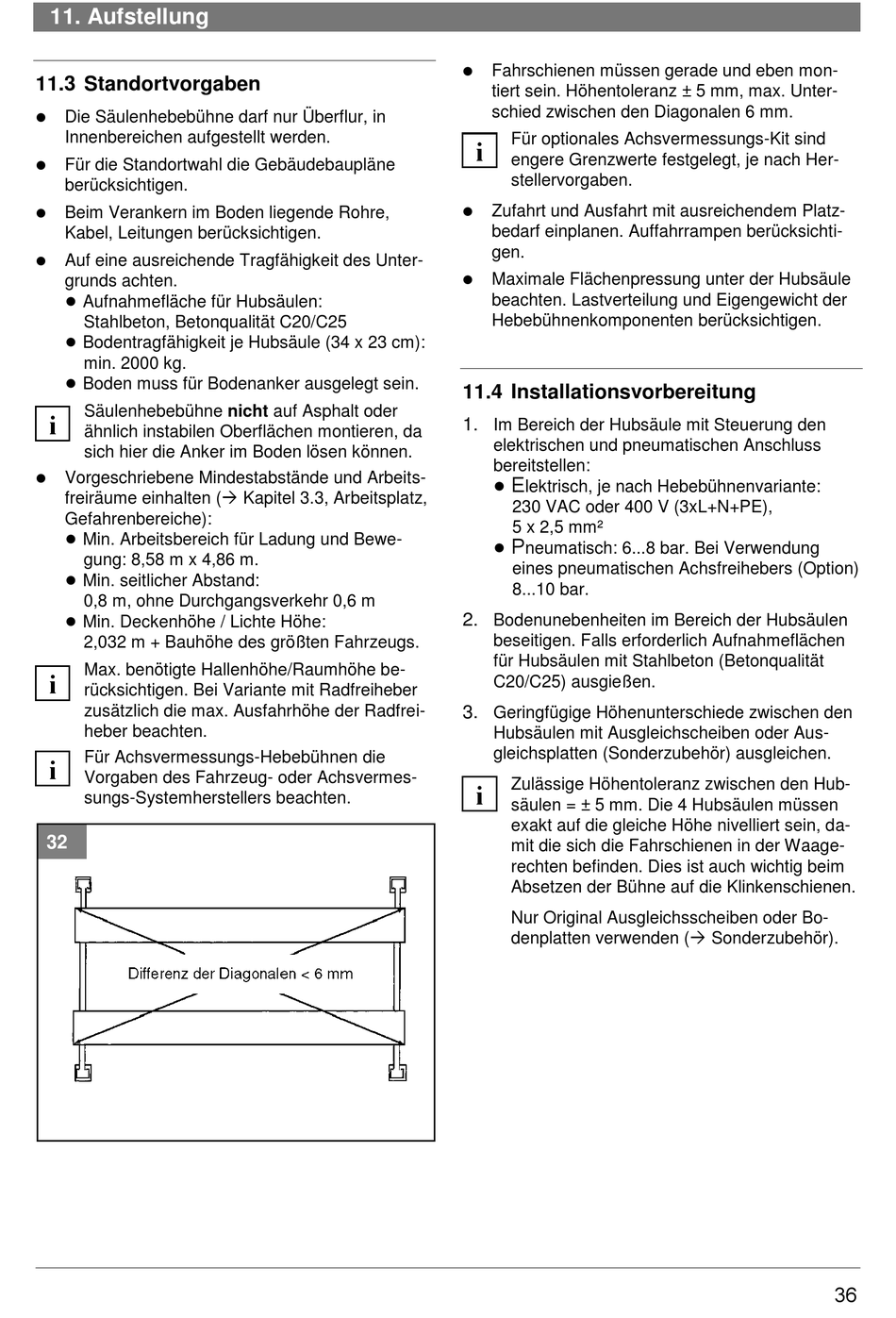

11. Aufstellung

11.3 Standortvorgaben


Die Säulenhebebühne darf nur Überflur, in
Innenbereichen aufgestellt werden.

Für die Standortwahl die Gebäudebaupläne
berücksichtigen.

Beim Verankern im Boden liegende Rohre,
Kabel, Leitungen berücksichtigen.

Auf eine ausreichende Tragfähigkeit des Unter-
grunds achten.
●
Aufnahmefläche für Hubsäulen:
Stahlbeton, Betonqualität C20/C25
●
Bodentragfähigkeit je Hubsäule (34 x 23 cm):
min. 2000 kg.
●
Boden muss für Bodenanker ausgelegt sein.
Säulenhebebühne nicht auf Asphalt oder
i
ähnlich instabilen Oberflächen montieren, da
sich hier die Anker im Boden lösen können.

Vorgeschriebene Mindestabstände und Arbeits-
freiräume einhalten ( Kapitel 3.3, Arbeitsplatz,
Gefahrenbereiche):
●
Min. Arbeitsbereich für Ladung und Bewe-
gung: 8,58 m x 4,86 m.
●
Min. seitlicher Abstand:
0,8 m, ohne Durchgangsverkehr 0,6 m
●
Min. Deckenhöhe / Lichte Höhe:
2,032 m + Bauhöhe des größten Fahrzeugs.
Max. benötigte Hallenhöhe/Raumhöhe be-
i
rücksichtigen. Bei Variante mit Radfreiheber
zusätzlich die max. Ausfahrhöhe der Radfrei-
heber beachten.
Für Achsvermessungs-Hebebühnen die
i
Vorgaben des Fahrzeug- oder Achsvermes-
sungs-Systemherstellers beachten.
32

Fahrschienen müssen gerade und eben mon-
tiert sein. Höhentoleranz ± 5 mm, max. Unter-
schied zwischen den Diagonalen 6 mm.
Für optionales Achsvermessungs-Kit sind
i
engere Grenzwerte festgelegt, je nach Her-
stellervorgaben.

Zufahrt und Ausfahrt mit ausreichendem Platz-
bedarf einplanen. Auffahrrampen berücksichti-
gen.

Maximale Flächenpressung unter der Hubsäule
beachten. Lastverteilung und Eigengewicht der
Hebebühnenkomponenten berücksichtigen.

11.4 Installationsvorbereitung

1.
Im Bereich der Hubsäule mit Steuerung den
elektrischen und pneumatischen Anschluss
bereitstellen:
● E
lektrisch, je nach Hebebühnenvariante:
230 VAC oder 400 V (3xL+N+PE),
5 x 2,5 mm²
● P
neumatisch: 6...8 bar. Bei Verwendung
eines pneumatischen Achsfreihebers (Option)
8...10 bar.
2.
Bodenunebenheiten im Bereich der Hubsäulen
beseitigen. Falls erforderlich Aufnahmeflächen
für Hubsäulen mit Stahlbeton (Betonqualität
C20/C25) ausgießen.
3.
Geringfügige Höhenunterschiede zwischen den
Hubsäulen mit Ausgleichscheiben oder Aus-
gleichsplatten (Sonderzubehör) ausgleichen.
Zulässige Höhentoleranz zwischen den Hub-
i
säulen = ± 5 mm. Die 4 Hubsäulen müssen
exakt auf die gleiche Höhe nivelliert sein, da-
mit die sich die Fahrschienen in der Waage-
rechten befinden. Dies ist auch wichtig beim
Absetzen der Bühne auf die Klinkenschienen.
Nur Original Ausgleichsscheiben oder Bo-
denplatten verwenden ( Sonderzubehör).
36
