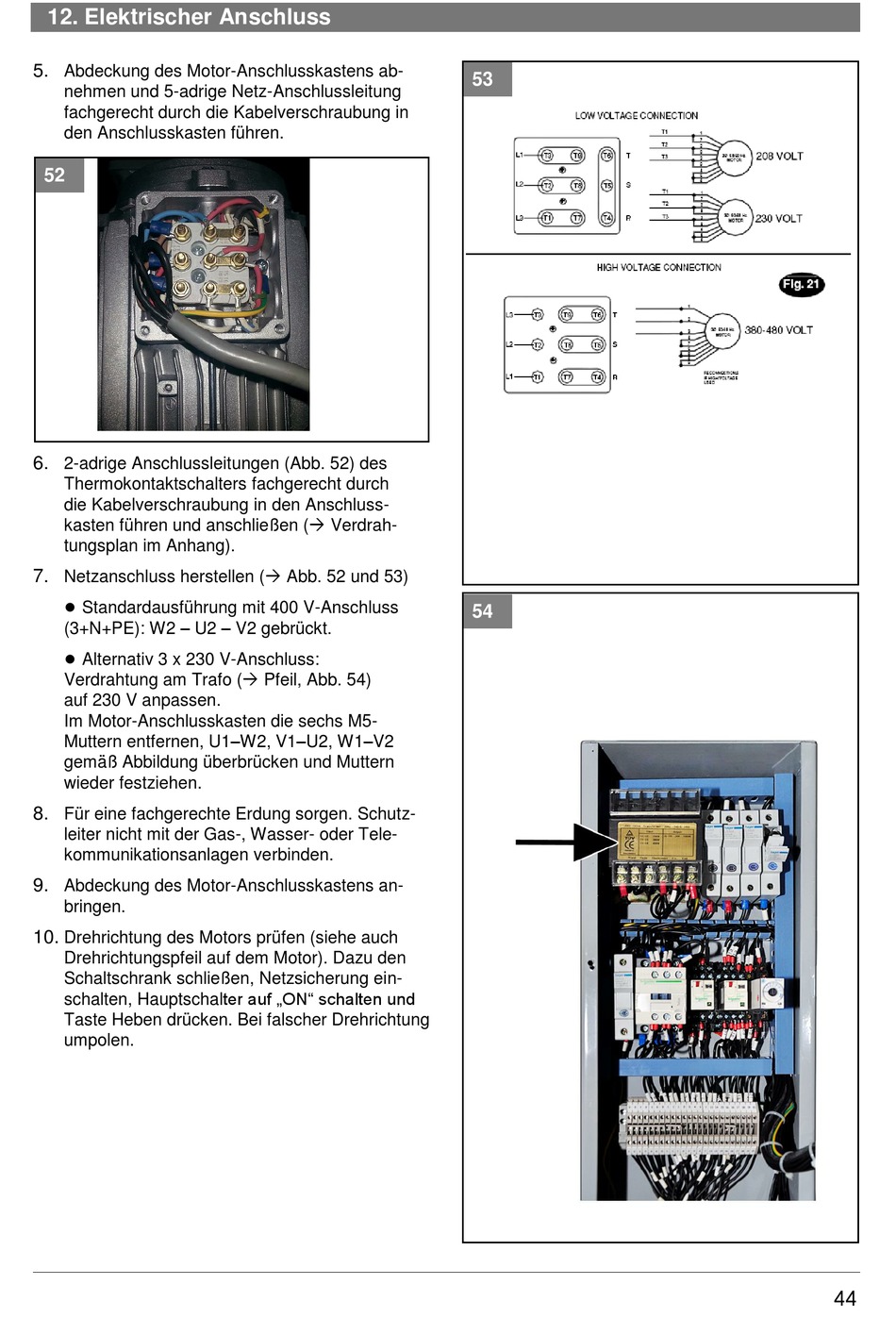

12. Elektrischer Anschluss
5.
Abdeckung des Motor-Anschlusskastens ab-
nehmen und 5-adrige Netz-Anschlussleitung
fachgerecht durch die Kabelverschraubung in
den Anschlusskasten führen.
52
6.
2-adrige Anschlussleitungen (Abb. 52) des
Thermokontaktschalters fachgerecht durch
die Kabelverschraubung in den Anschluss-
kasten führen und anschließen ( Verdrah-
tungsplan im Anhang).
7.
Netzanschluss herstellen ( Abb. 52 und 53)
●
Standardausführung mit 400 V-Anschluss
(3+N+PE): W2 – U2 – V2 gebrückt.
●
Alternativ 3 x 230 V-Anschluss:
Verdrahtung am Trafo ( Pfeil, Abb. 54)
auf 230 V anpassen.
Im Motor-Anschlusskasten die sechs M5-
Muttern entfernen, U1–W2, V1–U2, W1–V2
gemäß Abbildung überbrücken und Muttern
wieder festziehen.
8.
Für eine fachgerechte Erdung sorgen. Schutz-
leiter nicht mit der Gas-, Wasser- oder Tele-
kommunikationsanlagen verbinden.
9.
Abdeckung des Motor-Anschlusskastens an-
bringen.
10.
Drehrichtung des Motors prüfen (siehe auch
Drehrichtungspfeil auf dem Motor). Dazu den
Schaltschrank schließen, Netzsicherung ein-
schalten, Hauptschalter auf „ON" schalten und
Taste Heben drücken. Bei falscher Drehrichtung
umpolen.
53
54
44
