Montageanleitung Hubdreh-Motoren

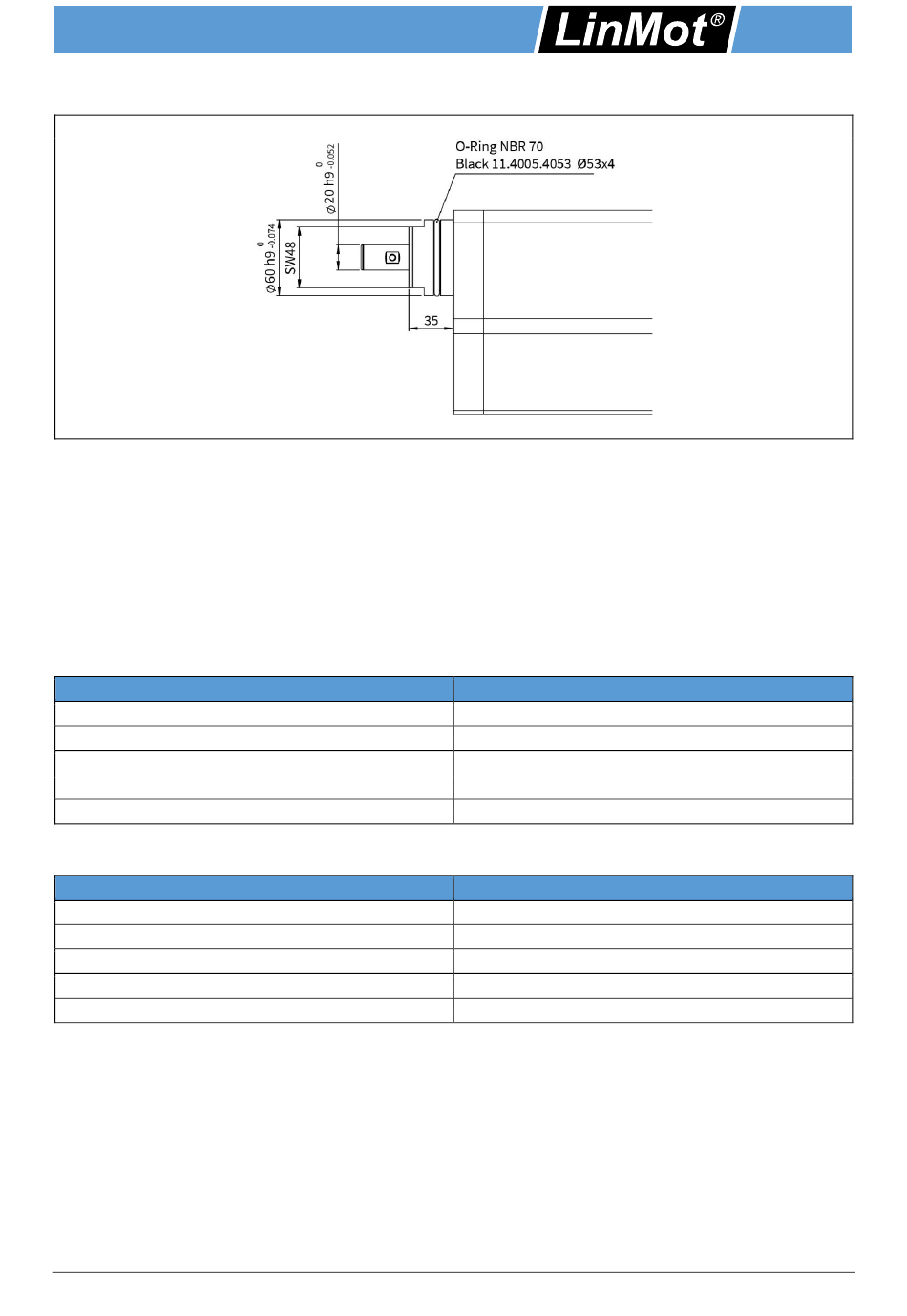

4.3 Montage der Last an der Welle
Die Lastmasse wird mithilfe eines Spannsatzes montiert. Bei der Spannsatz-Montage handelt es sich um
eine kraftschlüssige Verbindung, die mittels zweier konischer Ringe hergestellt wird. Der Einsatz von
Mitnehmern bzw. die Herstellung von Nuten entfällt dabei vollständig. Der passende Spannsatz-Typ kann
bei LinMot bestellt werden. Die Montagehinweise und die Bestellinformationen finden sie im Kapitel
„Zubehör".
4.4 Werkstoffangaben
Abhängig von der Ausführung des Hubdreh-Motors werden unterschiedliche Werkstoffe verwendet.
4.4.1 Standardausführung
Bauteil
Hubdreh-Welle
Frontflansch
Linearkugellager
Abstreifer
Gehäuse Hubdreh-Motor
4.4.2 Edelstahl-Front SSC
Bauteil
Hubdreh-Welle
Frontflansch
Linearkugellager
Abstreifer
Gehäuse Hubdreh-Motor
Seite 12 / 41
Material
Vergütungsstahl 1.0601 / C60
Edelstahl 1.4305
Stahl
NBR
Harteloxiertes Aluminium 3.3206
Material
Edelstahl 1.4112
Edelstahl 1.4404
Edelstahl
NBR 80 FDA
Harteloxiertes Aluminium 3.3206
PR02-70
DE
NTI AG / LinMot
