Montageanleitung Hubdreh-Motoren

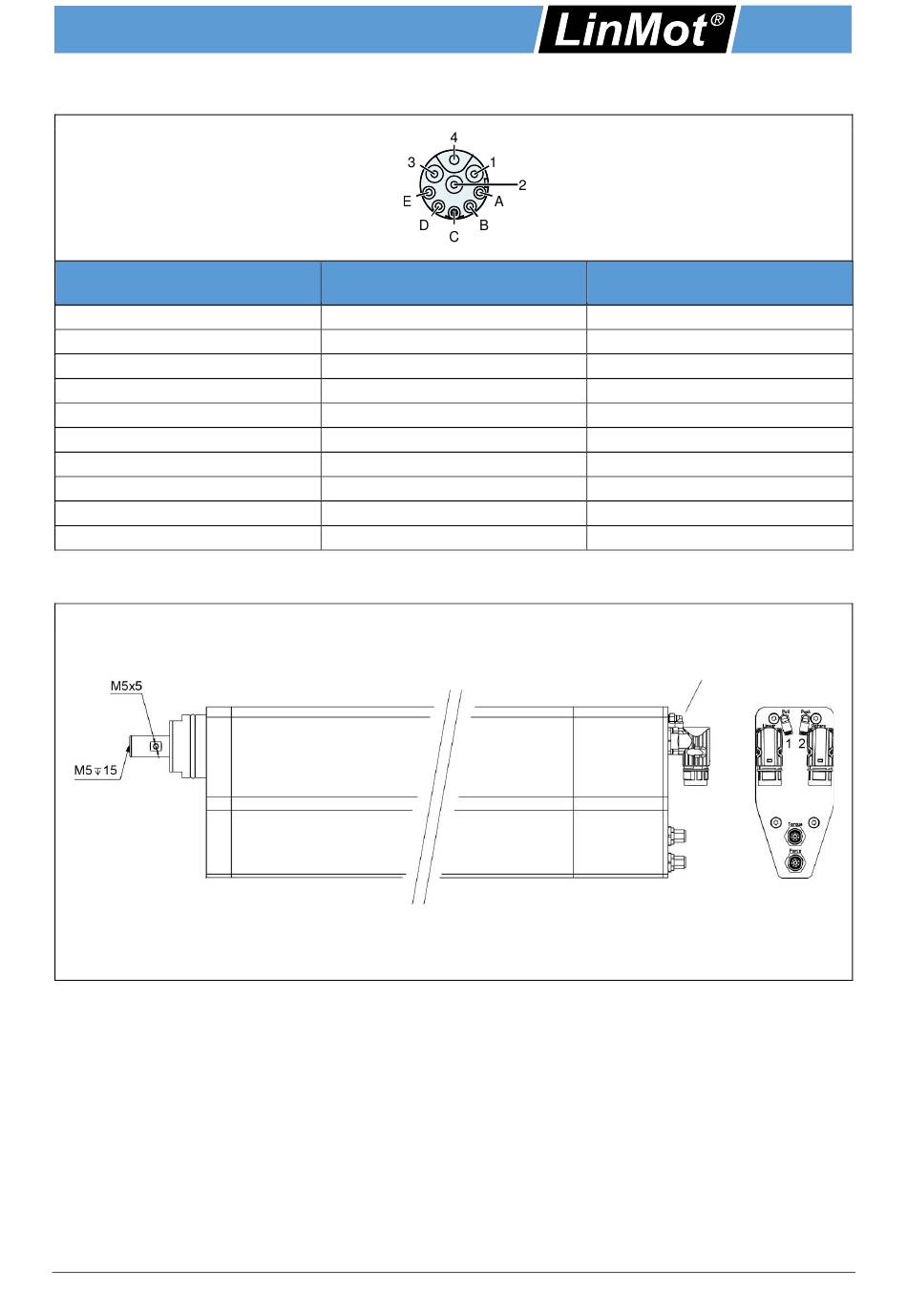

5.2 Steckerbelegung Elektrischer Pusher
Steckerbelegung
Ph 1+ / Ph A
Ph 1- / Ph B
Ph 2+ / Ph C
Ph 2- / (-)
+5VDC
GND
Sin
Cos
Temp.
Schirm
5.3 Anschluss der Luft
Belegung der Pneumatik-Anschlüsse
Pos. 1: Luftanschluss bei Option (L01) / «Pull» bei Option Pn. Pusher
Pos. 2: «Push» bei Option Pn. Pusher
Der PR02-70 ist optional mit einer Hohlwelle zwecks Luftdurchführung oder zwecks Integration eines
pneumatischen Pushers ausgestattet. Je nach Option befindet sich an der Rückseite des Motors, oberhalb
der elektrischen Steckverbindungen, mehrere Pneumatik Steckverschraubungen (Aussen-Sechskant M5) für
einen Ø 4 mm Schlauch. Im Inneren des Motors ist ein Ø 4 mm Luftschlauch entlang der Drehwelle verlegt.
Somit ist es dem Anwender möglich, Pneumatik-Applikationen mit einem Betriebsdruck von max. 6 bar zu
realisieren.
Je nach Bestellsituation (Option «Hohlwelle» oder Option «Pneumatischer Pusher») werden 1 oder 2
Steckanschlüsse vormontiert. Der Anwender hat ebenfalls die Möglichkeit eine Pneumatik
Steckverschraubung vorne an der Welle zu montieren. Dazu stehen dem Anwender in axialer Richtung ein
M5 (15 mm tief) und radial ein M5 (5 mm tief, empfohlene Steckverschraubung KAH04-M5 mit Gesamtlänge
17 mm) zur Verfügung. Die Durchgangsbohrung in der Drehwelle beträgt Ø 4 mm.
Im Falle einer Anwendung mit Vakuum, wird empfohlen ein Aggregat mit genügend Leistung zu verwenden,
da jegliche Luftkopplungsstellen erfahrungsgemäss geringfügige Verluste erzeugen.
NTI AG / LinMot
Elektrischer Pusher
R-Stecker
1
2
3
4
A
B
C
D
E
Gehäuse
PR02-70
Ansicht: Motorstecker, steckseitig
Aderfarbe
Motorkabel
rot
rosa
blau
grau
weiss
Schirm innen
gelb
grün
schwarz
Schirm aussen
Steckverschraubungen
Aussen-Sechskant M5
für Schlauch Ø 4 mm
DE
Seite 17 / 41
