3.4 Mounting the payload to the slider

3.4 Montage der Last am Läufer
Downloaded from www.Manualslib.com

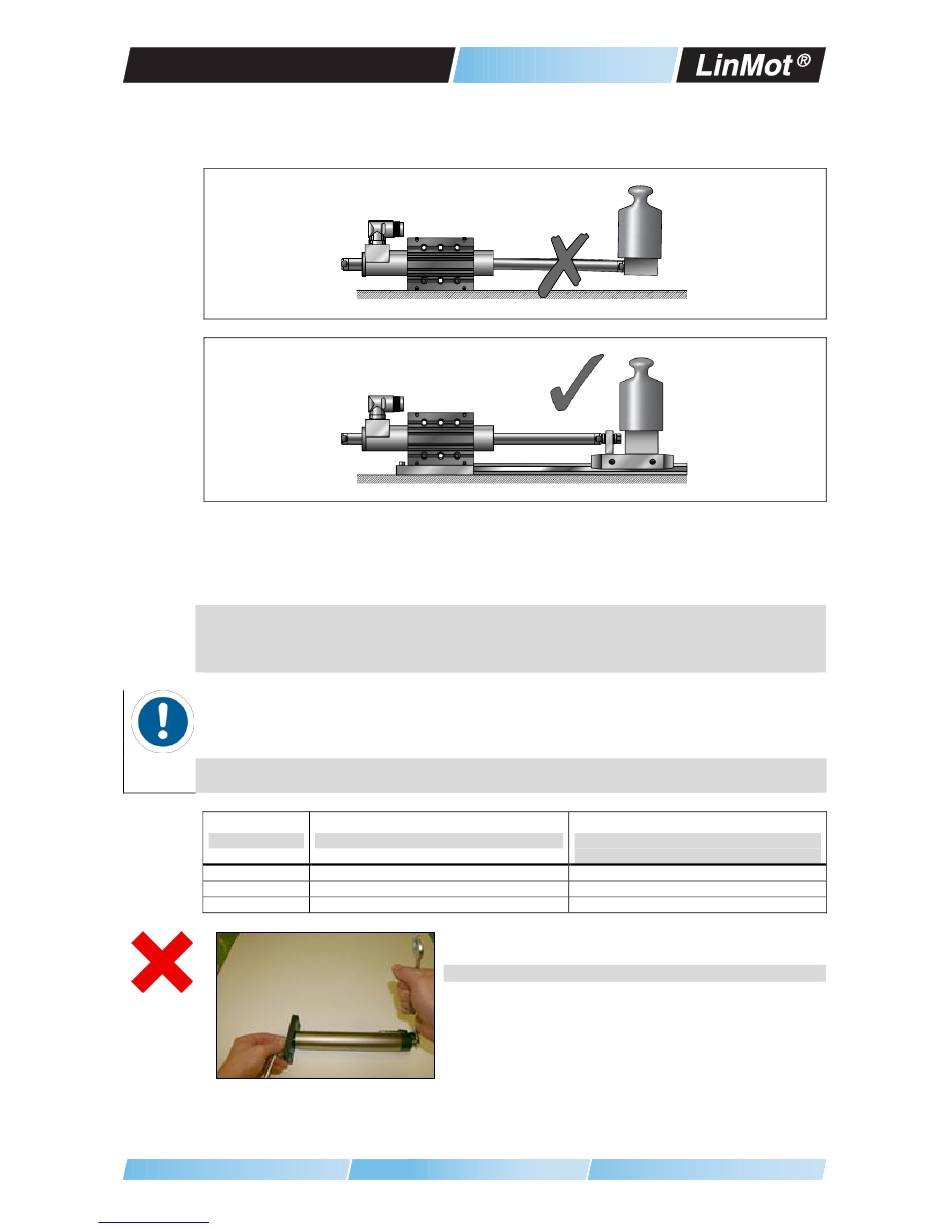

The load is mounted as a fixed bearing using spherical washers and conical seats (see the
section 5.4 Slider mounting kits).
To avoid shear force on slider and wear on stator, the payload has to be beared by a linear
guide.
Die Lastmasse wird mit Kugelscheiben und Kegelpfannen als Festlager fixiert, siehe Abschnitt
5.4 Montage-Kits Läufer.
Durch eine Linearführung muss die Last gelagert werden, damit Querkräfte am Läufer und der
entstehende Verschleiss am Stator und Läufer vermieden werden.
When attaching the load, the wrench for tightening the load must be used only on the load-
facing side of the slider.
It is important to avoid torsional stress on slider (note figure below).
Bei der Montage der Last darf der Gabelschlüssel für das Anziehen der Schraube nur auf der
Last zugewandten Seite des Läufers angesetzt werden (siehe Abbildung unten).
Slider
Läufer
12 mm
20 mm
28 mm
10 / 42
manuals search engine
Thread
Gewinde
M 5
M 8
M 10
Incorrect attachment -> Torsional stress on slider
Falsche Montage! -> Torsion auf dem Läufer
www.LinMot.com
Max. torque for screw (dry)
Max. Anzugsmoment der Schraube
(trocken)
5.2 Nm
22.5 Nm
42 Nm
®
NTI AG / LinMot
