Montageanleitung Hubdreh-Motoren
3 Bestimmungsgemässe Verwendung

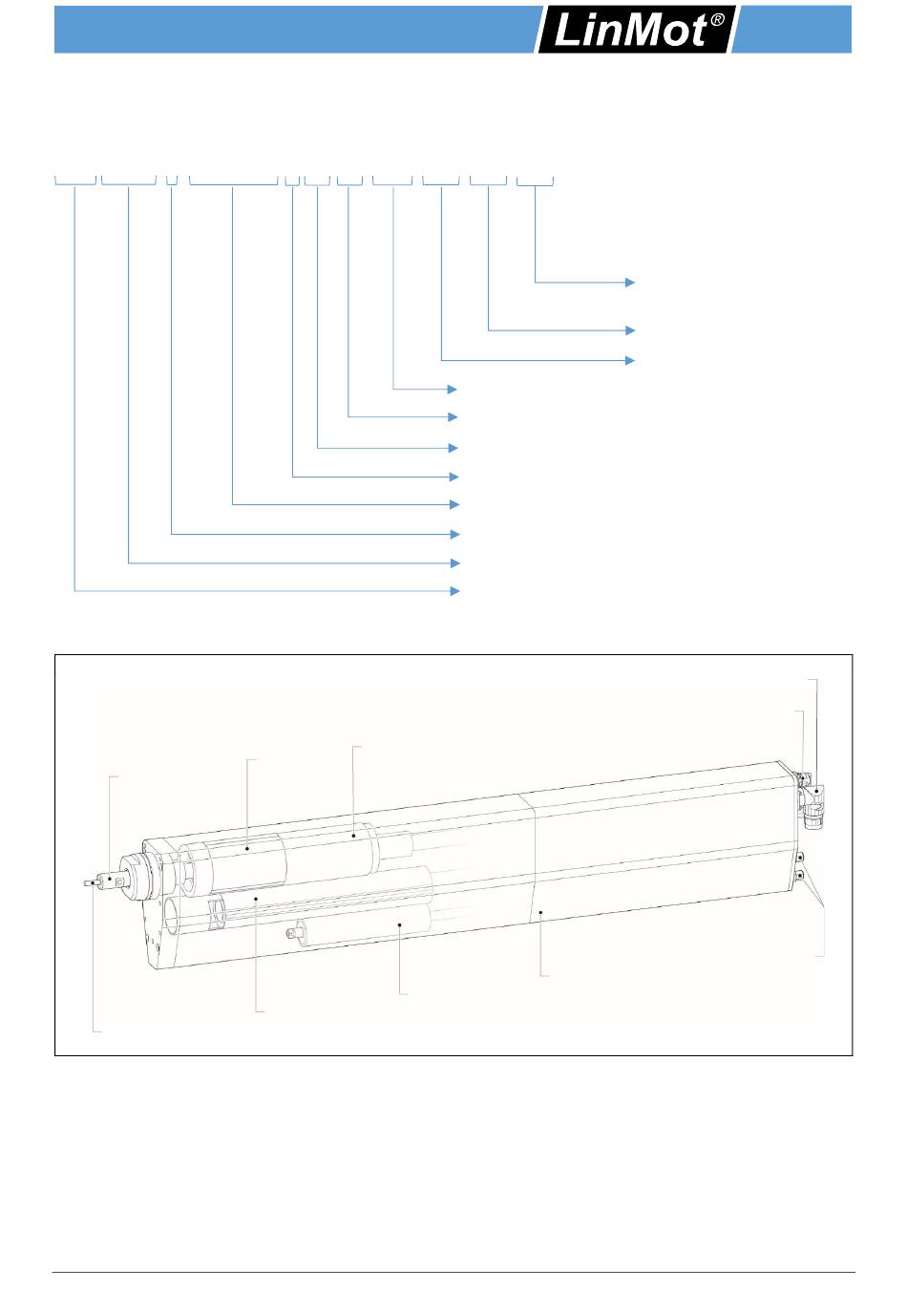

3.1 Bezeichnungsschlüssel PR02 Hubdreh-Motoren
PR02-70x100 -C_48x240F-HP-C-150-Lxx_MSxx_TSxx_FSxx_ xxx
3.2 PR02-70 Hubdreh-Motor
Hubdreh-Welle
Pn. / El. Pusher
LinMot Hubdreh-Motoren sind elektrische Direktantriebe für den Gebrauch in industriellen und gewerblichen
Anlagen. Für eine korrekte Handhabung beachten sie die im Kap. 2 aufgeführten Warnhinweise.
Die Motorserie PR02 zeichnet sich durch ein schlankes Design aus, bei dem ein linearer und ein rotativer
Motor inklusive Zusatzkomponenten in einem gemeinsamen Gehäuse integriert sind.
Sie verfügen über eine hochgenaue und komplexe Mechanik. Diese optimiert die interne, sich bewegende
Lastmasse sowie das Trägheitsmoment hervorragend und ermöglicht dadurch ein dynamisches Verfahren
von Hub- und Drehbewegung.
NTI AG / LinMot
Drehmomentsensor
Drehmotor
MagSpring
Linearmotor
PR02-70
Option Lastkompensation / MagSpring
Option Hohlwelle (L01) / Pusher (L05 / L15)
Hubbereich
Steckertyp (Linearmotor)
Linearmotor Typ
Steckertyp (Drehmotor)
Drehmotor Typ
Motorfamilie
Gehäuse
DE
Option mech. Variante /
kundenspezifisch
Option Kraftsensor
Option Drehmomentsensor
Motorstecker (2x)
Pusher-Stecker
Sensorstecker
Seite 7 / 41
