Montageanleitung Hubdreh-Motoren
4 Montagehinweise
4.1 Betriebsbedingungen
•
Die Grenze der Umgebungstemperatur liegt bei: -10 °C...80 °C
•
Die maximale Sensortemperatur liegt bei:
90 °C
120 °C (HP-Version)
•
Die maximale Aufstellhöhe beträgt 4'000 m ü. M. Ab 1'000 m ist bei Luftkühlung ein
Derating von 1 °C pro 100 m zu berücksichtigen.
4.2 Montage des Hubdreh-Motors
Die PR02-70 Hubdreh-Motoren verfügen über eine zentrische Passung (Masse im Kapitel „Abmessungen")
auf der Frontseite, so dass eine genaue Ausrichtung der Drehachse möglich ist.
Eine Montage nur über die frontseitigen Schrauben ist im Allgemeinen nicht genügend (Vibrationen,
Querbelastung) und muss durch eine weitere Abstützung ergänzt werden. Aus schwingungstechnischen
Gründen ist eine Abstützung so weit hinten wie möglich vorzuziehen.
PR02-70 Hubdreh-Motoren weisen keine T-Nuten zur horizontalen Montage auf. Die
Hauptmontageausrichtung dieser Motorfamilie ist in vertikaler Ausrichtung angedacht.

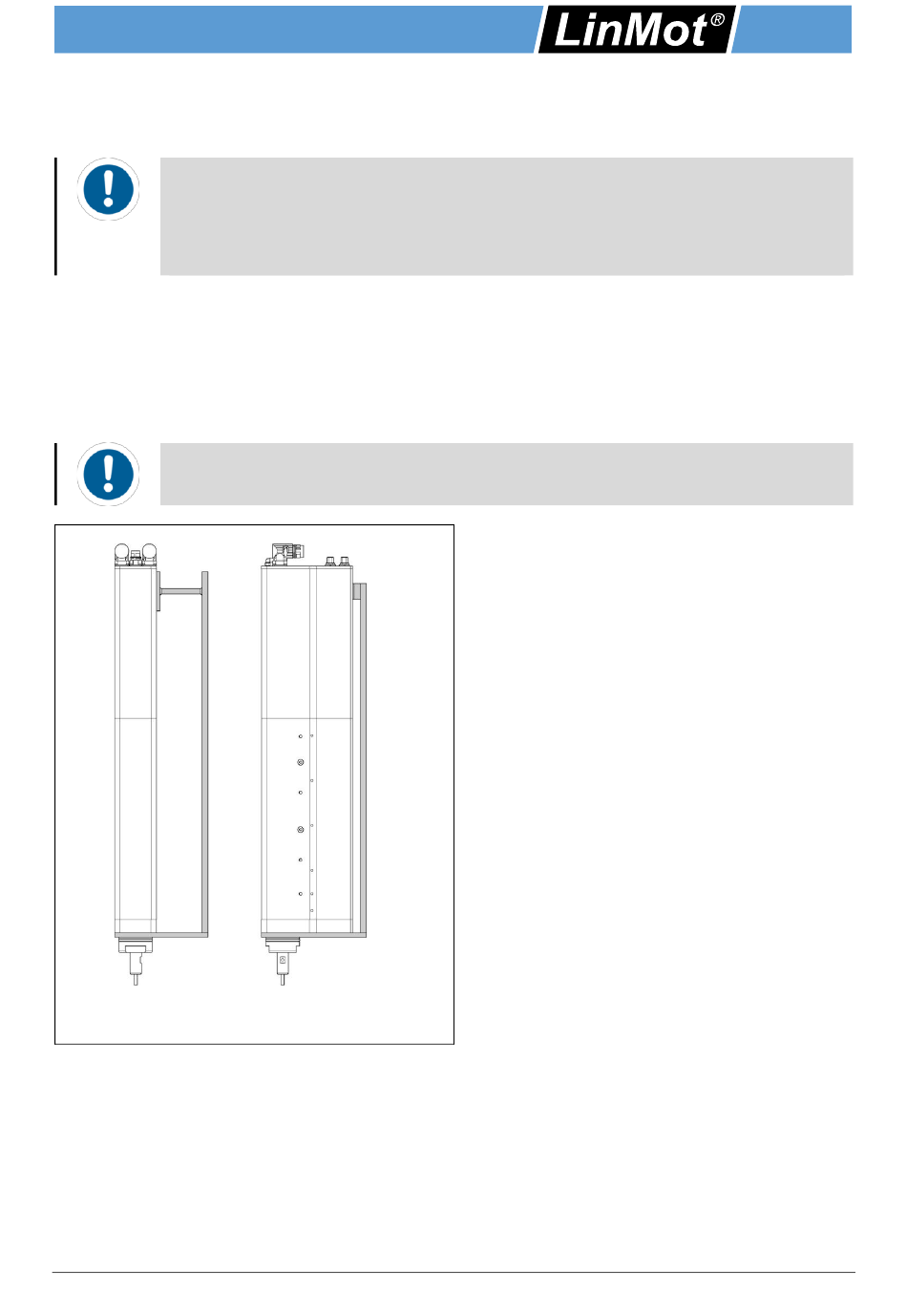

Option A)
NTI AG / LinMot
Option B)
PR02-70
Für eine stabile vertikale Montage des Hubdreh-
Motors gibt es 2 Montagemöglichkeiten.
Option A): Es können die die seitlichen
Gewindebohrungen benutzt werden. Zusätzlich
sollte die Frontseite des Motors mithilfe der 4
Gewindebohrungen fixiert werden. Die Positionen
der Gewindebohrungen sind im Anschnitt
„Abmessungen" zu finden.
Option B): Mit dem Zubehörartikel Montageflansch
(weitere Infos unter Zubehör) kann eine externe
Abstützung zur Unterseite des Hubdreh-Motors
hergestellt werden. Zusätzlich sollte die Frontseite
des Motors mithilfe der 4 Gewindebohrungen fixiert
werden. Die Positionen der Gewindebohrungen
sind im Anschnitt „Abmessungen" zu finden.
DE
Seite 11 / 41
