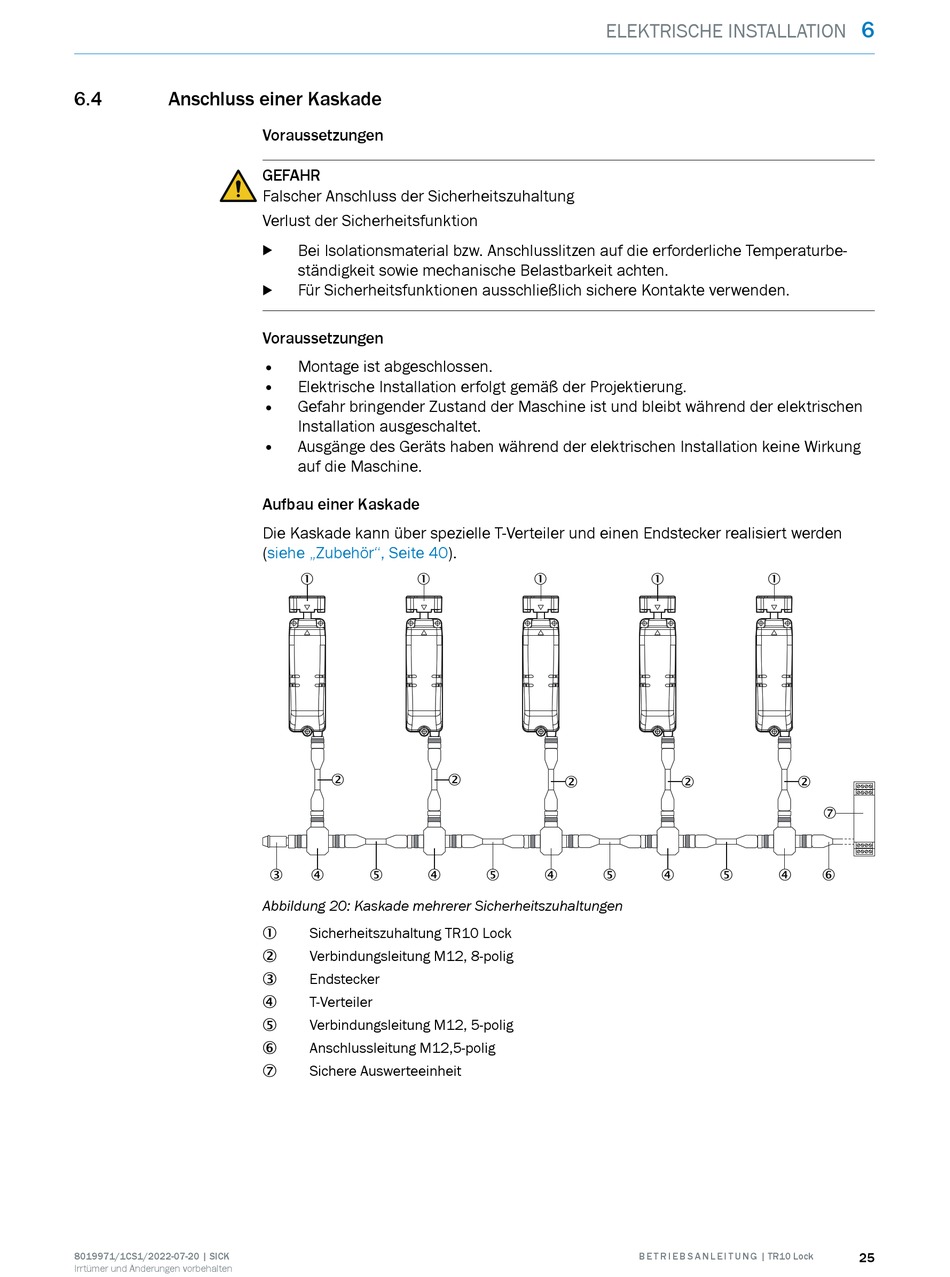

6.4
Anschluss einer Kaskade
8019971/1CS1/2022-07-20 | SICK
Irrtümer und Änderungen vorbehalten
Voraussetzungen
GEFAHR
Falscher Anschluss der Sicherheitszuhaltung
Verlust der Sicherheitsfunktion
Bei Isolationsmaterial bzw. Anschlusslitzen auf die erforderliche Temperaturbe‐
b
ständigkeit sowie mechanische Belastbarkeit achten.
Für Sicherheitsfunktionen ausschließlich sichere Kontakte verwenden.
b
Voraussetzungen
•
Montage ist abgeschlossen.
•
Elektrische Installation erfolgt gemäß der Projektierung.
•
Gefahr bringender Zustand der Maschine ist und bleibt während der elektrischen
Installation ausgeschaltet.
•
Ausgänge des Geräts haben während der elektrischen Installation keine Wirkung
auf die Maschine.
Aufbau einer Kaskade
Die Kaskade kann über spezielle T-Verteiler und einen Endstecker realisiert werden
(siehe „Zubehör", Seite
40).
1
1
2
3
4
5
4
Abbildung 20: Kaskade mehrerer Sicherheitszuhaltungen
Sicherheitszuhaltung TR10 Lock
1
Verbindungsleitung M12, 8-polig
2
Endstecker
3
T-Verteiler
4
Verbindungsleitung M12, 5-polig
5
Anschlussleitung M12,5-polig
6
Sichere Auswerteeinheit
7
ELEKTRISCHE INSTALLATION
1
2
2
5
4
5
1
1
2
2
4
5
4
B E T R I E B S A N L E I T U N G | TR10 Lock
6
7
6
25
