8019971/1CS1/2022-07-20 | SICK
Irrtümer und Änderungen vorbehalten
1
2

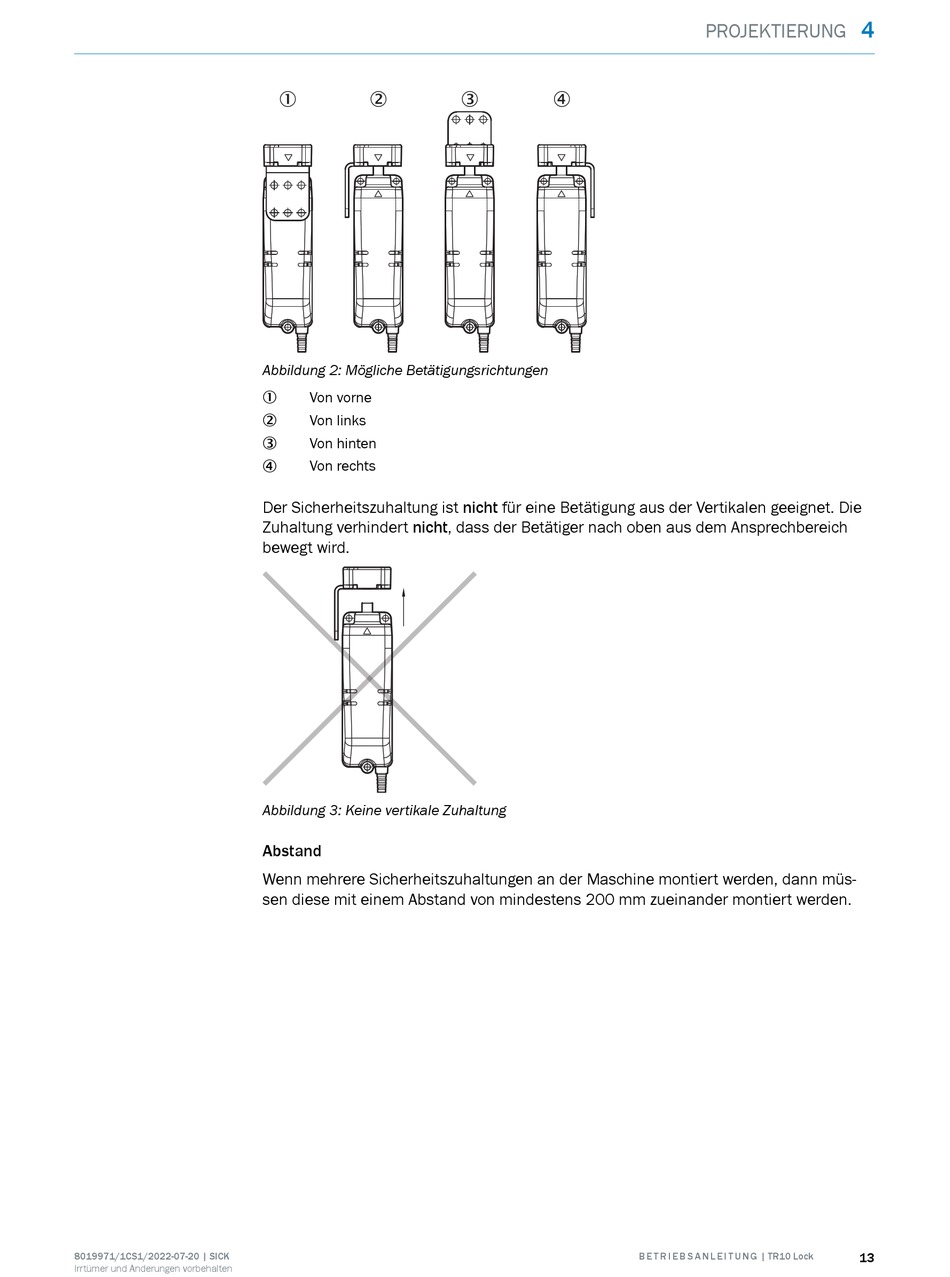

Abbildung 2: Mögliche Betätigungsrichtungen
Von vorne
1
Von links
2
Von hinten
3
Von rechts
4
Der Sicherheitszuhaltung ist nicht für eine Betätigung aus der Vertikalen geeignet. Die
Zuhaltung verhindert nicht, dass der Betätiger nach oben aus dem Ansprechbereich
bewegt wird.
Abbildung 3: Keine vertikale Zuhaltung
Abstand
Wenn mehrere Sicherheitszuhaltungen an der Maschine montiert werden, dann müs‐
sen diese mit einem Abstand von mindestens 200 mm zueinander montiert werden.
3
4
B E T R I E B S A N L E I T U N G | TR10 Lock
4
PROJEKTIERUNG
13
