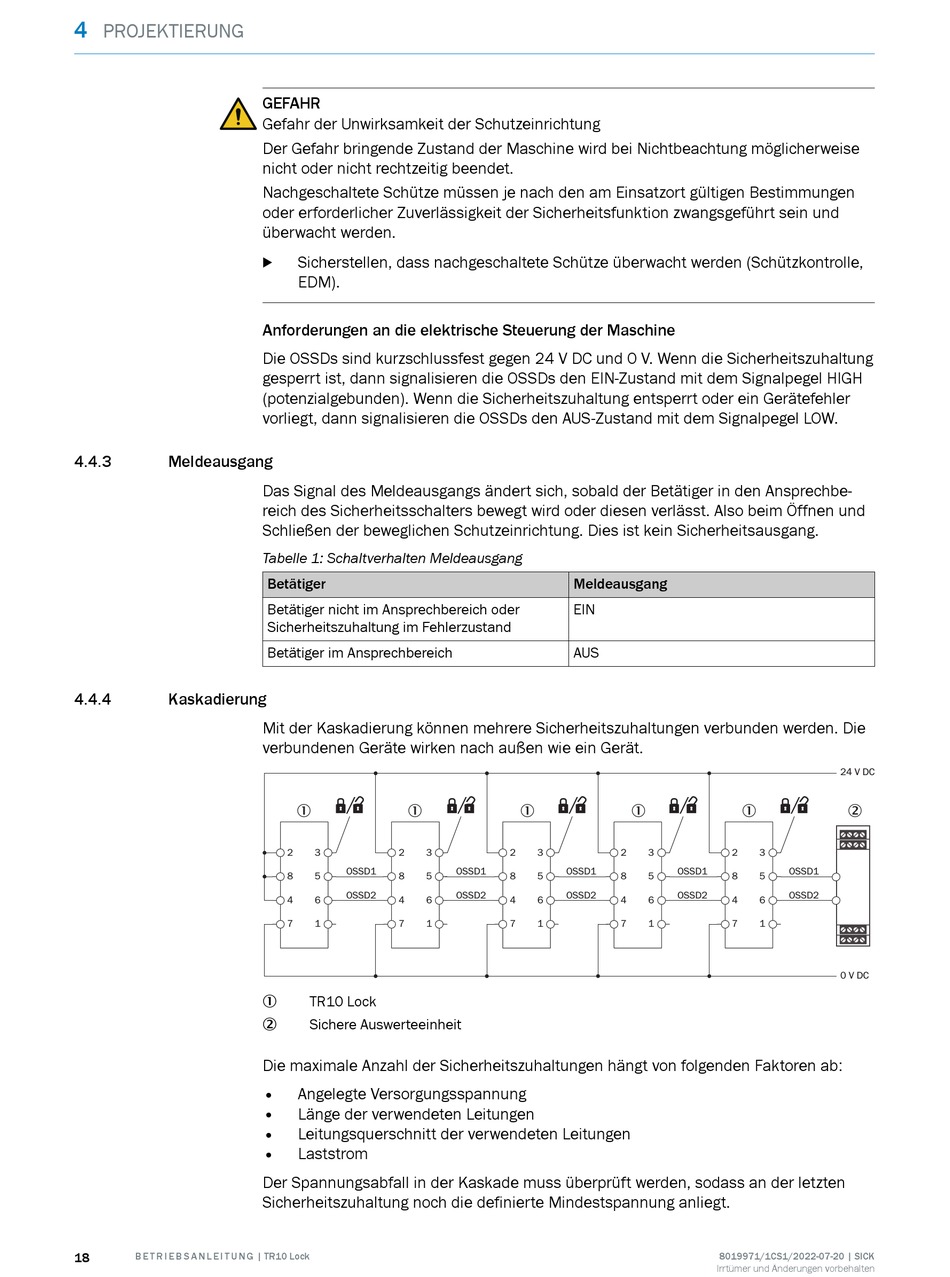

4
PROJEKTIERUNG
4.4.3
Meldeausgang
4.4.4
Kaskadierung
18
B E T R I E B S A N L E I T U N G | TR10 Lock
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
Nachgeschaltete Schütze müssen je nach den am Einsatzort gültigen Bestimmungen
oder erforderlicher Zuverlässigkeit der Sicherheitsfunktion zwangsgeführt sein und
überwacht werden.
Sicherstellen, dass nachgeschaltete Schütze überwacht werden (Schützkontrolle,
b
EDM).
Anforderungen an die elektrische Steuerung der Maschine
Die OSSDs sind kurzschlussfest gegen 24 V DC und 0 V. Wenn die Sicherheitszuhaltung
gesperrt ist, dann signalisieren die OSSDs den EIN-Zustand mit dem Signalpegel HIGH
(potenzialgebunden). Wenn die Sicherheitszuhaltung entsperrt oder ein Gerätefehler
vorliegt, dann signalisieren die OSSDs den AUS-Zustand mit dem Signalpegel LOW.
Das Signal des Meldeausgangs ändert sich, sobald der Betätiger in den Ansprechbe‐
reich des Sicherheitsschalters bewegt wird oder diesen verlässt. Also beim Öffnen und
Schließen der beweglichen Schutzeinrichtung. Dies ist kein Sicherheitsausgang.
Tabelle 1: Schaltverhalten Meldeausgang
Betätiger
Betätiger nicht im Ansprechbereich oder
Sicherheitszuhaltung im Fehlerzustand
Betätiger im Ansprechbereich
Mit der Kaskadierung können mehrere Sicherheitszuhaltungen verbunden werden. Die
verbundenen Geräte wirken nach außen wie ein Gerät.
/
1
1
2
3
2
3
OSSD1
8
5
8
5
OSSD2
4
6
4
6
7
1
7
1
TR10 Lock
1
Sichere Auswerteeinheit
2
Die maximale Anzahl der Sicherheitszuhaltungen hängt von folgenden Faktoren ab:
•
Angelegte Versorgungsspannung
•
Länge der verwendeten Leitungen
•
Leitungsquerschnitt der verwendeten Leitungen
•
Laststrom
Der Spannungsabfall in der Kaskade muss überprüft werden, sodass an der letzten
Sicherheitszuhaltung noch die definierte Mindestspannung anliegt.
Meldeausgang
EIN
AUS
/
/
1
1
2
3
2
OSSD1
OSSD1
8
5
8
OSSD2
OSSD2
4
6
4
7
1
7
/
/
1
3
2
3
OSSD1
OSSD1
5
8
5
OSSD2
OSSD2
6
4
6
1
7
1
8019971/1CS1/2022-07-20 | SICK
Irrtümer und Änderungen vorbehalten
24 V DC
2
0 V DC
