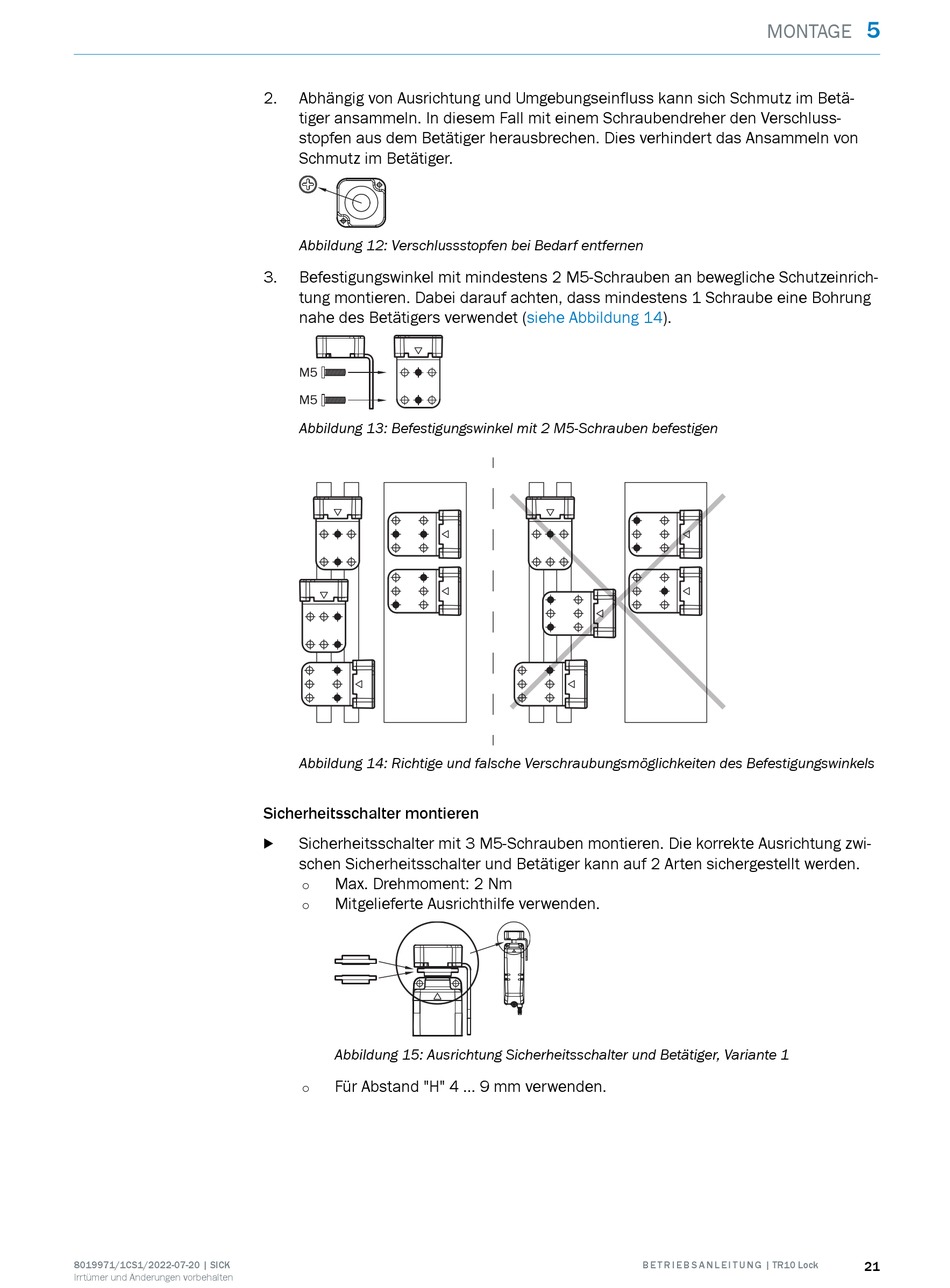

SICK TR10 Lock Betriebsanleitung Seite 21

8019971/1CS1/2022-07-20 | SICK
Irrtümer und Änderungen vorbehalten
2. Abhängig von Ausrichtung und Umgebungseinfluss kann sich Schmutz im Betä‐
tiger ansammeln. In diesem Fall mit einem Schraubendreher den Verschluss‐
stopfen aus dem Betätiger herausbrechen. Dies verhindert das Ansammeln von
Schmutz im Betätiger.
Abbildung 12: Verschlussstopfen bei Bedarf entfernen
3. Befestigungswinkel mit mindestens 2 M5-Schrauben an bewegliche Schutzeinrich‐
tung montieren. Dabei darauf achten, dass mindestens 1 Schraube eine Bohrung
nahe des Betätigers verwendet
M5
M5
Abbildung 13: Befestigungswinkel mit 2 M5-Schrauben befestigen
Abbildung 14: Richtige und falsche Verschraubungsmöglichkeiten des Befestigungswinkels
Sicherheitsschalter montieren
Sicherheitsschalter mit 3 M5-Schrauben montieren. Die korrekte Ausrichtung zwi‐
b
schen Sicherheitsschalter und Betätiger kann auf 2 Arten sichergestellt werden.
Max. Drehmoment: 2 Nm
°
Mitgelieferte Ausrichthilfe verwenden.
°
Abbildung 15: Ausrichtung Sicherheitsschalter und Betätiger, Variante 1
Für Abstand "H" 4 ... 9 mm verwenden.
°
(siehe Abbildung 14).
