PROJEKTIERUNG
14
B E T R I E B S A N L E I T U N G | TR10 Lock

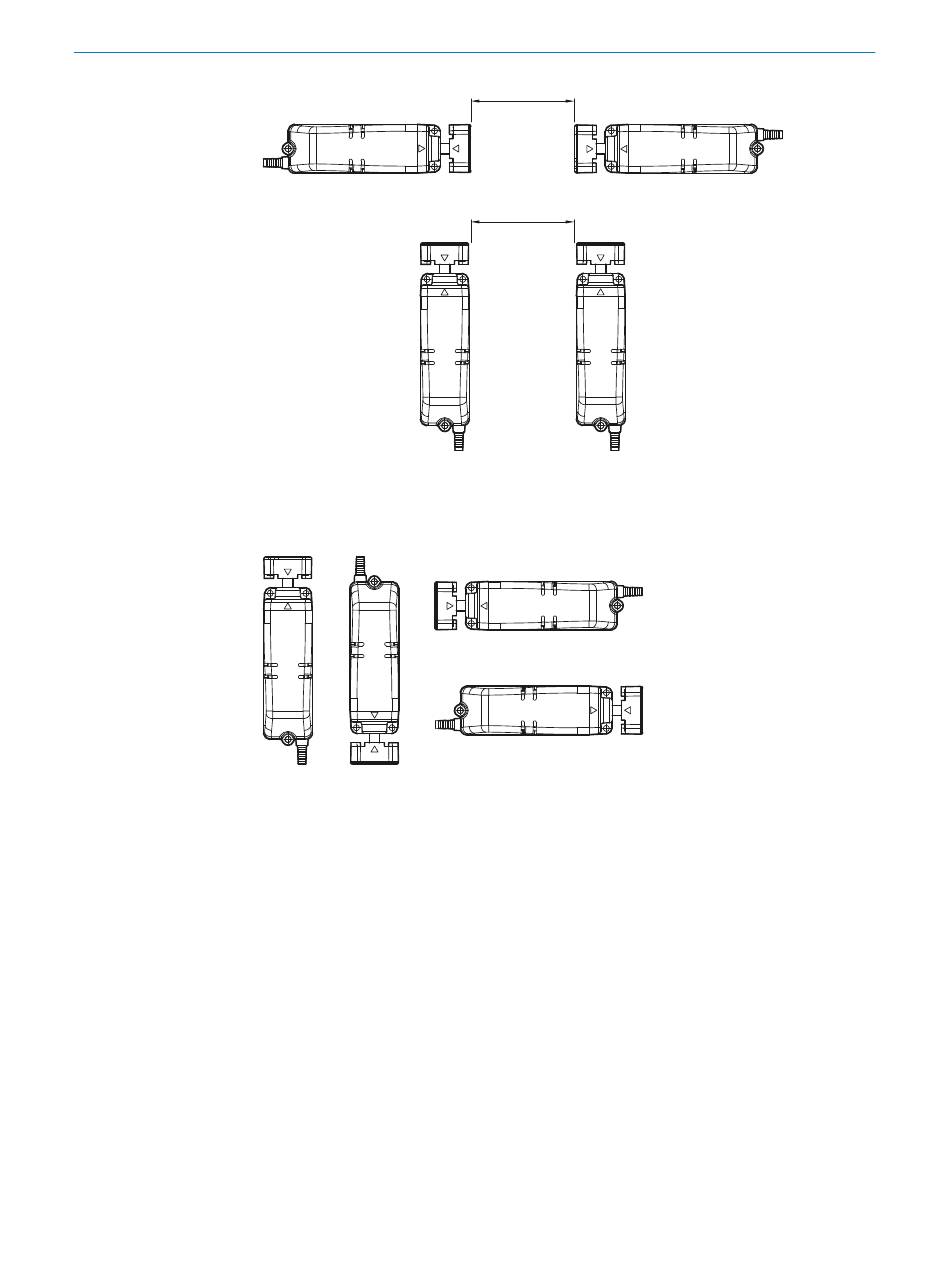

Abbildung 4: Min. Abstand bei mehreren Sicherheitsschaltern
Ausrichtung
Die Sicherheitszuhaltung kann in beliebiger Ausrichtung montiert werden.
Abbildung 5: Mögliche Ausrichtung der Sicherheitszuhaltung
Befestigungswinkel für Betätiger
Bei der Montage muss der Befestigungswinkel verwendet werden, der im Lieferumfang
entalten ist. Die Verwendung anderer Befestigungswinkel oder bei Manipulation des
enthaltenen Befestigungswinkels, kann die sichere Funktion nicht garantiert werden.
Montage von Schalter und Betätiger auf derselben Ebene
Wenn Schalter und Betätiger auf derselben Ebene montiert werden, dann muss berück‐
sichtigt werden, dass der Versatz zwischen den Montageebenen des Sicherheitsschal‐
ter und der Befestigungswinkels des Betätigers 6 mm beträgt.
200
200
8019971/1CS1/2022-07-20 | SICK
Irrtümer und Änderungen vorbehalten
