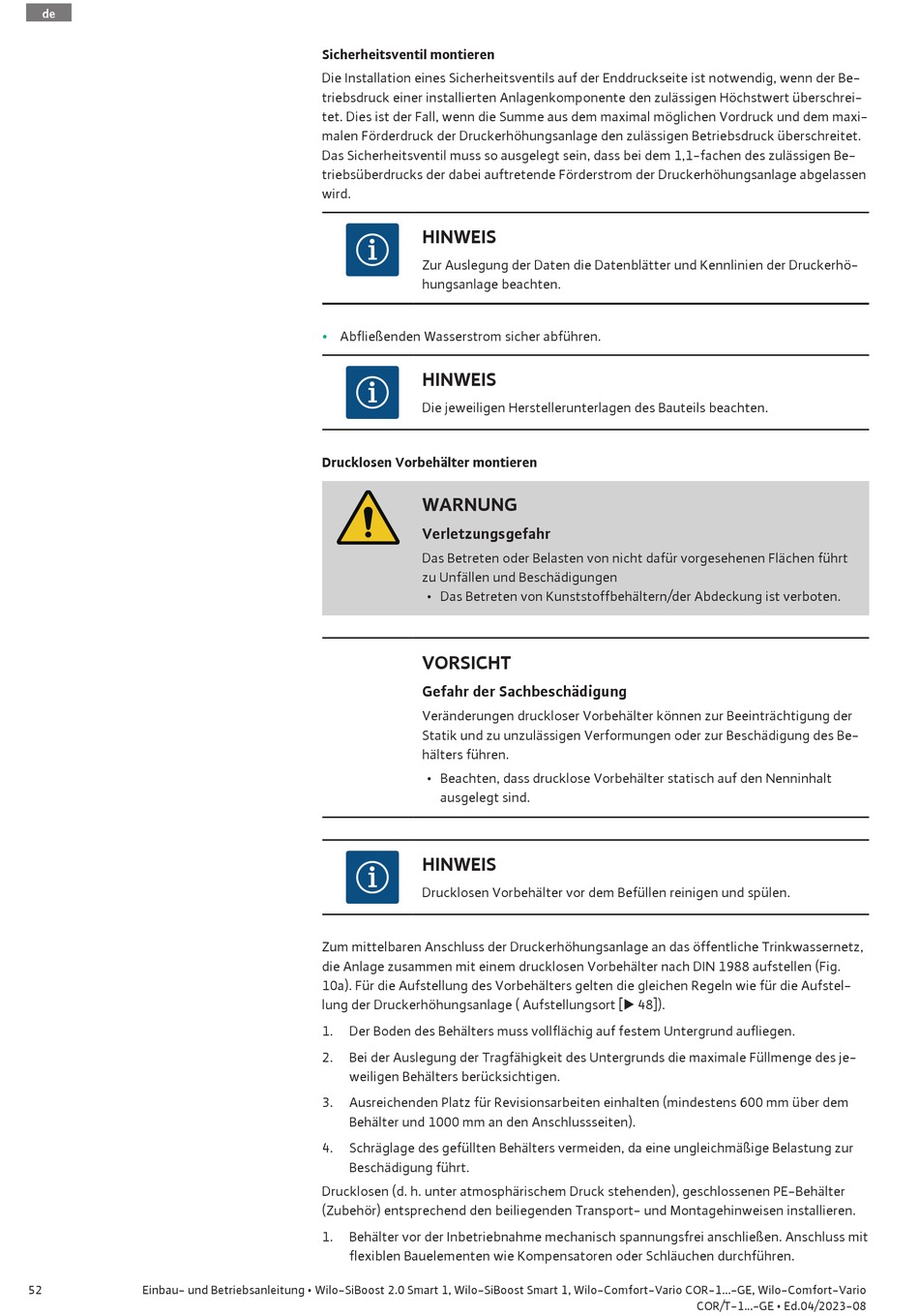

de
52
Einbau- und Betriebsanleitung • Wilo-SiBoost 2.0 Smart 1, Wilo-SiBoost Smart 1, Wilo-Comfort-Vario COR-1...-GE, Wilo-Comfort-Vario
Sicherheitsventil montieren
Die Installation eines Sicherheitsventils auf der Enddruckseite ist notwendig, wenn der Be-
triebsdruck einer installierten Anlagenkomponente den zulässigen Höchstwert überschrei-
tet. Dies ist der Fall, wenn die Summe aus dem maximal möglichen Vordruck und dem maxi-
malen Förderdruck der Druckerhöhungsanlage den zulässigen Betriebsdruck überschreitet.
Das Sicherheitsventil muss so ausgelegt sein, dass bei dem 1,1-fachen des zulässigen Be-
triebsüberdrucks der dabei auftretende Förderstrom der Druckerhöhungsanlage abgelassen
wird.
HINWEIS
Zur Auslegung der Daten die Datenblätter und Kennlinien der Druckerhö-
hungsanlage beachten.
Abfließenden Wasserstrom sicher abführen.
HINWEIS
Die jeweiligen Herstellerunterlagen des Bauteils beachten.
Drucklosen Vorbehälter montieren
WARNUNG

Verletzungsgefahr

Das Betreten oder Belasten von nicht dafür vorgesehenen Flächen führt
zu Unfällen und Beschädigungen
• Das Betreten von Kunststoffbehältern/der Abdeckung ist verboten.
VORSICHT
Gefahr der Sachbeschädigung
Veränderungen druckloser Vorbehälter können zur Beeinträchtigung der
Statik und zu unzulässigen Verformungen oder zur Beschädigung des Be-
hälters führen.
• Beachten, dass drucklose Vorbehälter statisch auf den Nenninhalt
ausgelegt sind.
HINWEIS
Drucklosen Vorbehälter vor dem Befüllen reinigen und spülen.
Zum mittelbaren Anschluss der Druckerhöhungsanlage an das öffentliche Trinkwassernetz,
die Anlage zusammen mit einem drucklosen Vorbehälter nach DIN 1988 aufstellen (Fig.
10a). Für die Aufstellung des Vorbehälters gelten die gleichen Regeln wie für die Aufstel-
lung der Druckerhöhungsanlage ( Aufstellungsort [" 48]).
1.
Der Boden des Behälters muss vollflächig auf festem Untergrund aufliegen.
2.
Bei der Auslegung der Tragfähigkeit des Untergrunds die maximale Füllmenge des je-
weiligen Behälters berücksichtigen.
3.
Ausreichenden Platz für Revisionsarbeiten einhalten (mindestens 600 mm über dem
Behälter und 1000 mm an den Anschlussseiten).
4.
Schräglage des gefüllten Behälters vermeiden, da eine ungleichmäßige Belastung zur
Beschädigung führt.
Drucklosen (d. h. unter atmosphärischem Druck stehenden), geschlossenen PE-Behälter
(Zubehör) entsprechend den beiliegenden Transport- und Montagehinweisen installieren.
1.
Behälter vor der Inbetriebnahme mechanisch spannungsfrei anschließen. Anschluss mit
flexiblen Bauelementen wie Kompensatoren oder Schläuchen durchführen.
COR/T-1...-GE • Ed.04/2023-08
