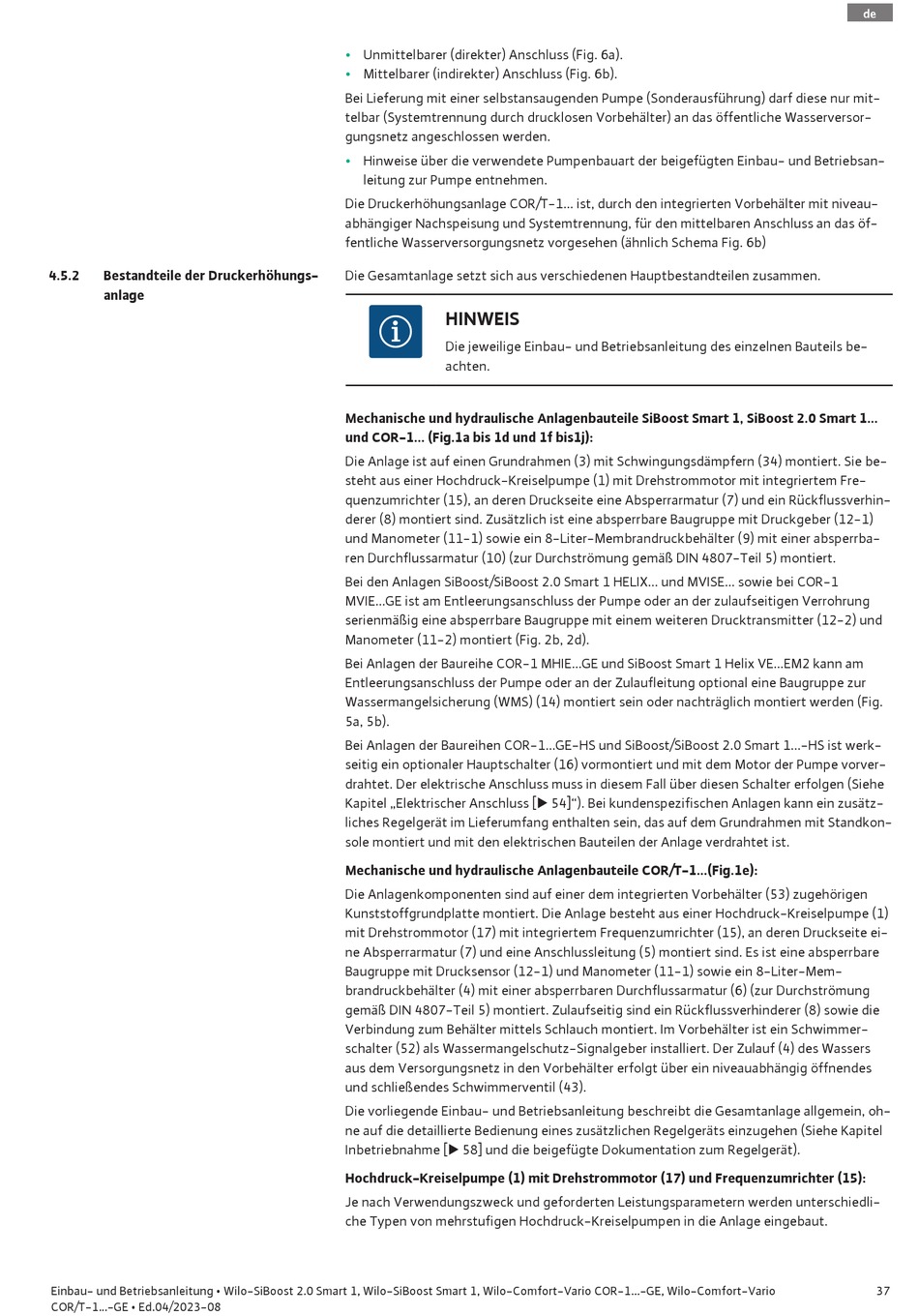

Unmittelbarer (direkter) Anschluss (Fig. 6a).
•
Mittelbarer (indirekter) Anschluss (Fig. 6b).
Bei Lieferung mit einer selbstansaugenden Pumpe (Sonderausführung) darf diese nur mit-
telbar (Systemtrennung durch drucklosen Vorbehälter) an das öffentliche Wasserversor-
gungsnetz angeschlossen werden.
•
Hinweise über die verwendete Pumpenbauart der beigefügten Einbau- und Betriebsan-
leitung zur Pumpe entnehmen.
Die Druckerhöhungsanlage COR/T-1... ist, durch den integrierten Vorbehälter mit niveau-
abhängiger Nachspeisung und Systemtrennung, für den mittelbaren Anschluss an das öf-
fentliche Wasserversorgungsnetz vorgesehen (ähnlich Schema Fig. 6b)
Die Gesamtanlage setzt sich aus verschiedenen Hauptbestandteilen zusammen.
HINWEIS
Die jeweilige Einbau- und Betriebsanleitung des einzelnen Bauteils be-
achten.
Mechanische und hydraulische Anlagenbauteile SiBoost Smart 1, SiBoost 2.0 Smart 1...
und COR-1... (Fig.1a bis 1d und 1f bis1j):
Die Anlage ist auf einen Grundrahmen (3) mit Schwingungsdämpfern (34) montiert. Sie be-
steht aus einer Hochdruck-Kreiselpumpe (1) mit Drehstrommotor mit integriertem Fre-
quenzumrichter (15), an deren Druckseite eine Absperrarmatur (7) und ein Rückflussverhin-
derer (8) montiert sind. Zusätzlich ist eine absperrbare Baugruppe mit Druckgeber (12-1)
und Manometer (11-1) sowie ein 8-Liter-Membrandruckbehälter (9) mit einer absperrba-
ren Durchflussarmatur (10) (zur Durchströmung gemäß DIN 4807-Teil 5) montiert.
Bei den Anlagen SiBoost/SiBoost 2.0 Smart 1 HELIX... und MVISE... sowie bei COR-1
MVIE...GE ist am Entleerungsanschluss der Pumpe oder an der zulaufseitigen Verrohrung
serienmäßig eine absperrbare Baugruppe mit einem weiteren Drucktransmitter (12-2) und
Manometer (11-2) montiert (Fig. 2b, 2d).
Bei Anlagen der Baureihe COR-1 MHIE...GE und SiBoost Smart 1 Helix VE...EM2 kann am
Entleerungsanschluss der Pumpe oder an der Zulaufleitung optional eine Baugruppe zur
Wassermangelsicherung (WMS) (14) montiert sein oder nachträglich montiert werden (Fig.
5a, 5b).
Bei Anlagen der Baureihen COR-1...GE-HS und SiBoost/SiBoost 2.0 Smart 1...-HS ist werk-
seitig ein optionaler Hauptschalter (16) vormontiert und mit dem Motor der Pumpe vorver-
drahtet. Der elektrische Anschluss muss in diesem Fall über diesen Schalter erfolgen (Siehe
Kapitel „Elektrischer Anschluss [" 54]"). Bei kundenspezifischen Anlagen kann ein zusätz-
liches Regelgerät im Lieferumfang enthalten sein, das auf dem Grundrahmen mit Standkon-
sole montiert und mit den elektrischen Bauteilen der Anlage verdrahtet ist.
Mechanische und hydraulische Anlagenbauteile COR/T-1...(Fig.1e):
Die Anlagenkomponenten sind auf einer dem integrierten Vorbehälter (53) zugehörigen
Kunststoffgrundplatte montiert. Die Anlage besteht aus einer Hochdruck-Kreiselpumpe (1)
mit Drehstrommotor (17) mit integriertem Frequenzumrichter (15), an deren Druckseite ei-
ne Absperrarmatur (7) und eine Anschlussleitung (5) montiert sind. Es ist eine absperrbare
Baugruppe mit Drucksensor (12-1) und Manometer (11-1) sowie ein 8-Liter-Mem-
brandruckbehälter (4) mit einer absperrbaren Durchflussarmatur (6) (zur Durchströmung
gemäß DIN 4807-Teil 5) montiert. Zulaufseitig sind ein Rückflussverhinderer (8) sowie die
Verbindung zum Behälter mittels Schlauch montiert. Im Vorbehälter ist ein Schwimmer-
schalter (52) als Wassermangelschutz-Signalgeber installiert. Der Zulauf (4) des Wassers
aus dem Versorgungsnetz in den Vorbehälter erfolgt über ein niveauabhängig öffnendes
und schließendes Schwimmerventil (43).
Die vorliegende Einbau- und Betriebsanleitung beschreibt die Gesamtanlage allgemein, oh-
ne auf die detaillierte Bedienung eines zusätzlichen Regelgeräts einzugehen (Siehe Kapitel
Inbetriebnahme [" 58] und die beigefügte Dokumentation zum Regelgerät).
Hochdruck-Kreiselpumpe (1) mit Drehstrommotor (17) und Frequenzumrichter (15):
Je nach Verwendungszweck und geforderten Leistungsparametern werden unterschiedli-
che Typen von mehrstufigen Hochdruck-Kreiselpumpen in die Anlage eingebaut.
