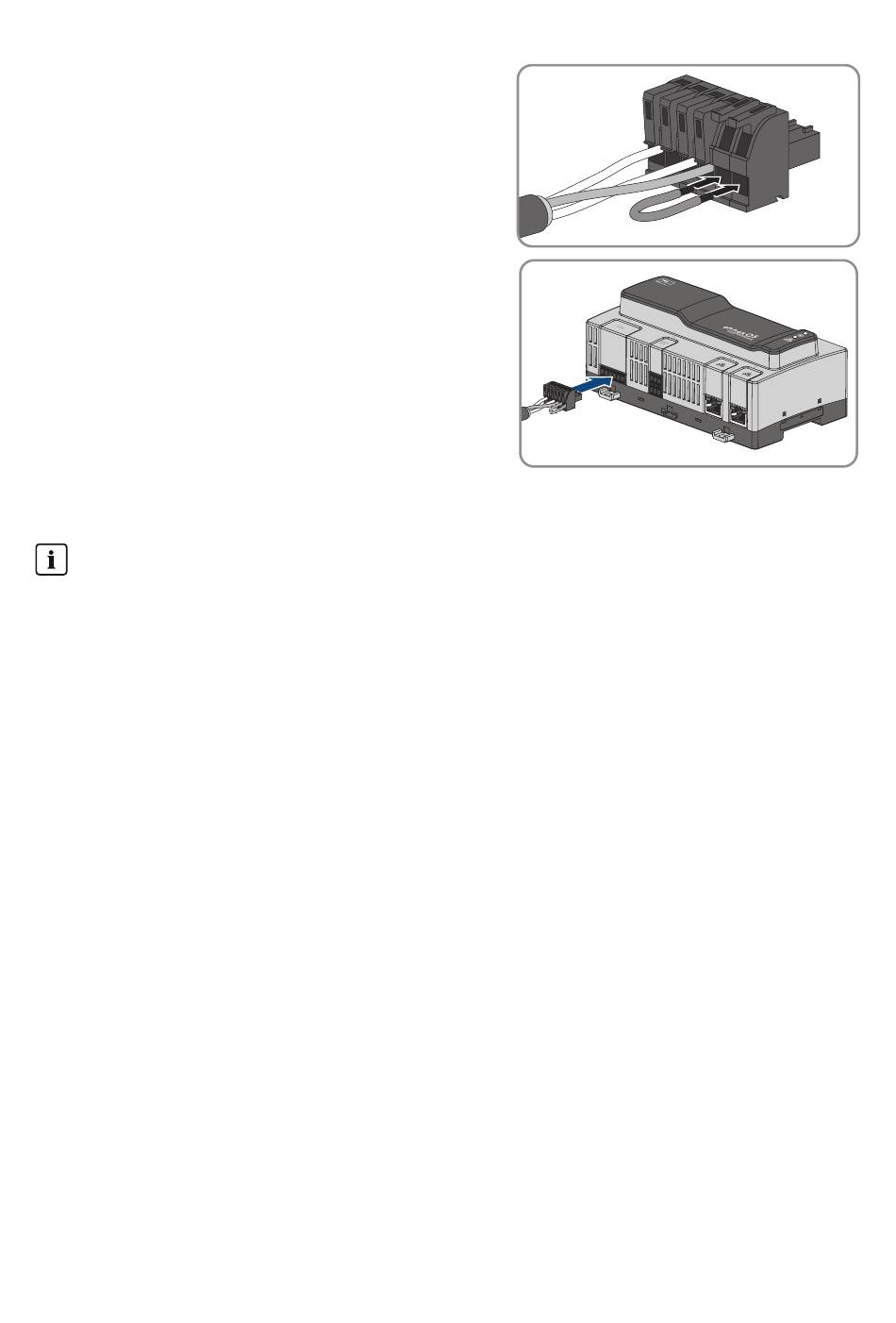

7. Wenn sich das Produkt am Ende des RS485-Busses
befindet, eine Drahtbrücke als Leitungsabschluss
zwischen Pin 5 und Pin 6 des 6-poligen Steckers
setzen.
8. Den 6-poligen Stecker in die Buchse X2 des
Produkts stecken.
6.5 Netzwerk anschließen
Störung der Datenübertragung durch ungeschirmte Energiekabel
Ungeschirmte Energiekabel erzeugen im Betrieb ein elektromagnetisches Feld, das die
Datenübertragung von Netzwerkkabeln stören kann.
• Beim Verlegen von Netzwerkkabeln ohne Trennsteg einen Mindestabstand von 200 mm
(8 in) zu ungeschirmten Energiekabeln einhalten.
• Beim Verlegen von Netzwerkkabeln mit Trennsteg aus Aluminium einen Mindestabstand
von 100 mm (4 in) zu ungeschirmten Energiekabeln einhalten.
• Beim Verlegen von Netzwerkkabeln mit Trennsteg aus Stahl einen Mindestabstand von
50 mm (2 in) zu ungeschirmten Energiekabeln einhalten.
Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten):
☐ 1 Netzwerkkabel
Anforderungen an Netzwerkkabel:
Die Kabellänge und Kabelqualität haben Auswirkungen auf die Signalqualität. Beachten Sie die
folgenden Kabelanforderungen:
☐ Kabeltyp: 100BaseTx
☐ Kabelkategorie: Mindestens Cat5e
☐ Steckertyp: RJ45 der Cat5, Cat5e, Cat6 oder Cat6a (Cat7-Stecker können nicht verwendet
werden)
☐ Schirmung: S/UTP, F/UTP oder höher
☐ Anzahl Aderpaare und Aderquerschnitt: mindestens 2 x 2 x 0,22 mm² (2 x 2 x 24 AWG)
☐ Maximale Kabellänge zwischen 2 Netzwerkteilnehmern bei Patch-Kabel: 50 m (164 ft)
☐ Maximale Kabellänge zwischen 2 Netzwerkteilnehmern bei Verlegekabel: 100 m (328 ft)
☐ UV-beständig bei Verlegung im Außenbereich.
