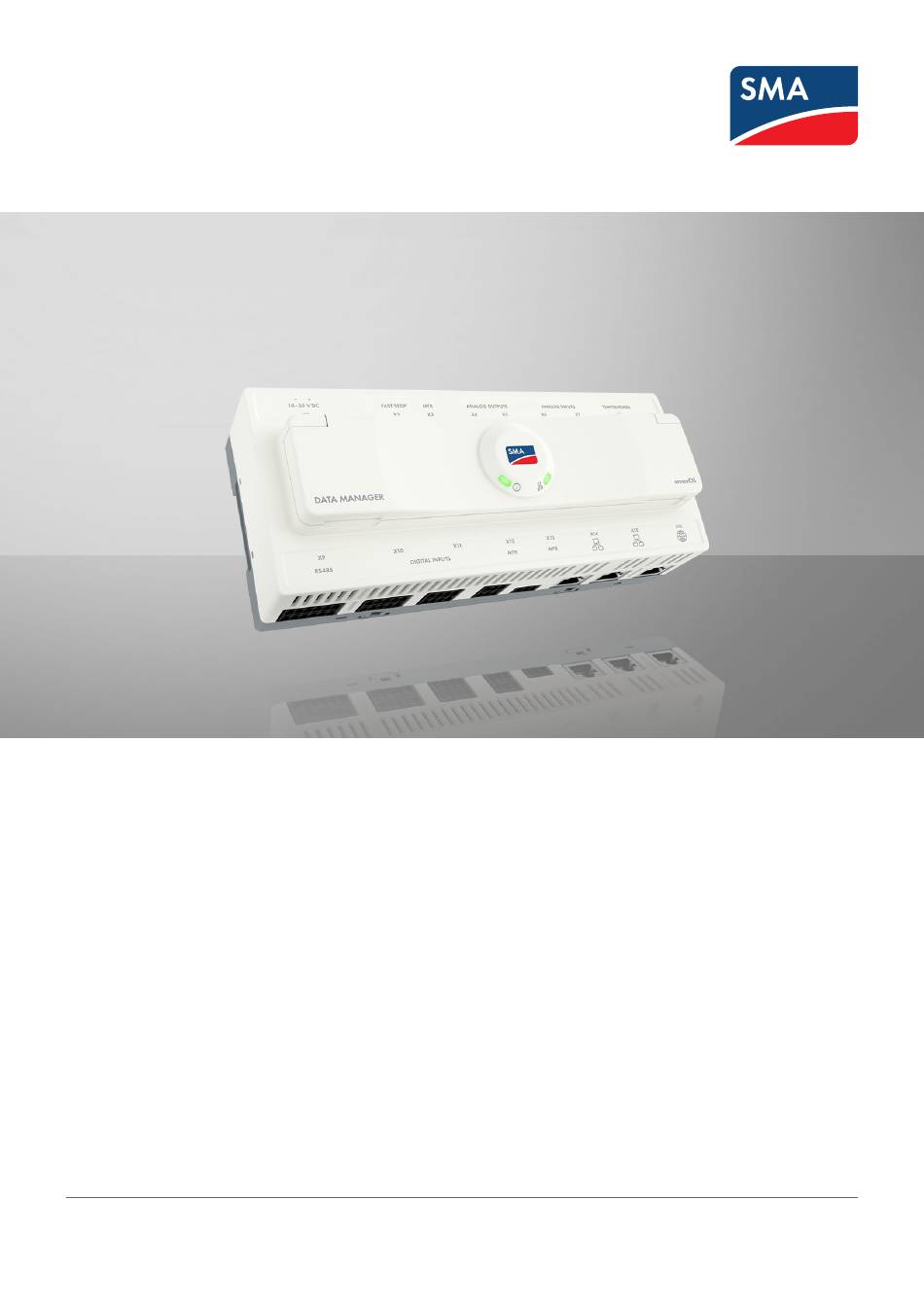

- Seite 1 Betriebsanleitung SMA DATA MANAGER M EDMM-20 DEUTSCH EDMM-20-BE-de-12 | Version 1.2...
-
Seite 2: Rechtliche Bestimmungen
SMA Solar Technology AG Rechtliche Bestimmungen Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der SMA Solar Technology AG. Kein Teil dieses Dokuments darf vervielfältigt, in einem Datenabrufsystem gespeichert oder in einer anderen Art und Weise (elektronisch, mechanisch durch Fotokopie oder Aufzeichnung) ohne die vorherige schriftliche Genehmigung von SMA Solar Technology AG übertragen werden. -
Seite 3: Inhaltsverzeichnis
SMA Solar Technology AG Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zu diesem Dokument ....................Gültigkeitsbereich ............................Zielgruppe................................ Inhalt und Struktur des Dokuments ......................... Warnhinweisstufen ............................Symbole im Dokument............................. Auszeichnungen im Dokument........................Benennungen im Dokument ..........................Weiterführende Informationen........................Sicherheit ............................11 Bestimmungsgemäße Verwendung ........................ 11 Wichtige Sicherheitshinweise.......................... - Seite 4 Pin-Belegung X9 .............................. 37 6.9.3 Verschaltungsübersicht X9..........................37 6.9.4 RS485-Geräte an X9 anschließen ......................... 37 6.9.5 SMA Com Gateway mit RS485-Geräten austauschen ................38 6.10 Anschluss an den digitalen Eingang X10....................... 39 6.10.1 Digitale Eingänge X10............................ 39 6.10.2 Pin-Belegung X10............................40 6.10.3...
- Seite 5 SMA Solar Technology AG Inhaltsverzeichnis 6.12.2 Pin-Belegung X12 (MFR) ..........................42 6.12.3 Pin-Belegung X13 (MFR) ..........................43 6.12.4 Verschaltungsübersicht X12/X13 ........................43 6.12.5 Signalquelle an X12/X13 anschließen ......................43 6.13 Anschluss an das Anlagennetzwerk X14/X15....................43 6.13.1 Anlagennetzwerk X14/X15 ........................... 43 6.13.2...
- Seite 6 Konfiguration der SG Ready Schnittstelle...................... 73 8.15.2 Beispiel: Ansteuerung einer Wärmepumpe durch den SMA Data Manager M ........73 8.16 SMA Data Manager M (EDMM-10) gegen SMA Data Manager M (EDMM-20) tauschen....74 Fehlerbehebung ........................... 76 Veraltete oder falsche Messwerte werden angezeigt................... 76 Nicht alle Geräte werden gefunden ......................
- Seite 7 SMA Solar Technology AG Inhaltsverzeichnis 11 Entsorgung............................ 80 12 Technische Daten ......................... 81 12.1 Kommunikation ..............................81 12.2 Spannungsversorgung............................. 81 12.3 Klimatische Bedingungen ..........................81 12.4 Allgemeine Daten ............................81 12.5 Digitale Eingänge ............................81 12.6 Digitaler Ausgang (Multifunktionsrelais) ......................81 12.7 Analoge Eingänge............................
-
Seite 8: Hinweise Zu Diesem Dokument
Außerbetriebnahme des Produkts. Die aktuelle Version dieses Dokuments sowie weiterführende Informationen zum Produkt finden Sie im PDF-Format und als eManual unter www.SMA-Solar.com. Das eManual können Sie auch über die Benutzeroberfläche des Produkts aufrufen. Abbildungen in diesem Dokument sind auf die wesentlichen Details reduziert und können vom realen Produkt abweichen. -
Seite 9: Symbole Im Dokument
SMA Speedwire Encrypted Communication Speedwire-Verschlüsselung Sunny Portal powered by ennexOS Sunny Portal Weiterführende Informationen Weiterführende Informationen finden Sie unter www.SMA-Solar.com. Titel und Inhalt der Information Art der Information Antworten auf häufig gestellte Fragen FAQ auf Produktseite Benutzerinformationen zur Bedienung und den Funktionen des Produkts Benutzerinformationen auf Benut- zeroberfläche... - Seite 10 Informationen zur SunSpec Modbus-Schnittstelle und zu unterstützten Informati- onsmodellen "SUNNY PORTAL powered by ennexOS" Bedienungsanleitung "RS485 Verkabelungsprinzip / Cabling Plan - SMA Data Manager M" Technische Information "Systeminbetriebnahme und Einstellung der Blind- und Wirkleistungsvorgaben in Technische Information Anlagen mit PV-Wechselrichtern vom Typ Sunny Tripower CORE2 und SMA Da- ta Manager M"...
-
Seite 11: Sicherheit
Infrastruktur integriert. Dies umfasst Energieerzeuger und Energieverbraucher, I/O-Systeme, Sensoren und Zähler. Der SMA Data Manager M eignet sich für Anlagen mit einer maximalen PV- oder Batterie-Gesamtleistung von 7,5 MVA. Dabei unterstützt der SMA Data Manager M die Kommunikation mit bis zu 50 Geräten wie PV-Wechselrichter, Batterie-Wechselrichter, Energiezähler und I/O-Systeme. -
Seite 12: Lebensgefahr Durch Stromschlag
• Sicherstellen, dass das Produkt trocken ist. ACHTUNG Manipulation von Anlagendaten in Netzwerken Sie können die unterstützten SMA Produkte mit dem Internet verbinden. Bei einer aktiven Internetverbindung besteht das Risiko, dass unberechtigte Nutzer auf die Daten Ihrer Anlage zugreifen und diese manipulieren. • Firewall einrichten. -
Seite 13: Ip-Adressen Von Modbus-Geräten
Wenn IP-Adressen von Modbus-Geräten geändert wurden, müssen alle Geräte neu gestartet werden. Kommunikationsstörungen im lokalen Netzwerk Der IP-Adressbereich 192.168.12.0 bis 192.168.12.255 ist für die Kommunikation unter SMA Produkten und für den Direktzugriff auf SMA Produkte belegt. Wenn dieser IP-Adressbereich im lokalen Netzwerk genutzt wird, kann es zu Kommunikationsstörungen kommen. -
Seite 14: Lieferumfang
Prüfen Sie den Lieferumfang auf Vollständigkeit und äußerlich sichtbare Beschädigungen. Setzen Sie sich bei unvollständigem Lieferumfang oder Beschädigungen mit Ihrem Fachhändler in Verbindung. Abbildung 1: Bestandteile des Lieferumfangs Position Anzahl Bezeichnung SMA Data Manager M Dübel Schraube Unterlegscheibe 2-poliger Stecker 3-poliger Stecker... -
Seite 15: Produktübersicht
Übersicht kompatibler Produkte Verfügbarkeit von SMA Produkten in Ihrem Land Nicht alle SMA Produkte sind in allen Ländern verfügbar. Für Informationen darüber, ob das SMA Produkt in Ihrem Land verfügbar ist, setzen Sie sich mit Ihrem Fachhändler in Verbindung. Wechselrichter •... -
Seite 16: E-Mobilität
Keinen IGMP Snooping Switch nach RFC 4541 verwenden. E-Mobilität: • 25 x SMA EV Charger Business (50 Ladepunkte) ab Firmware-Version 5.31 über Modbus TCP (nur Monitoring) Gerätefunktion In einer Anlage können mehrere Data Manager integriert werden. Dabei kann zwischen folgenden Gerätefunktionen gewählt werden:... -
Seite 17: Übergeordneter System Manager
SMA Solar Technology AG 4 Produktübersicht Übergeordneter System Manager Wenn Sie den Data Manager als übergeordnetes Gerät zur Steuerung und Regelung der Anlage mit weiteren untergeordneten Data Managern nutzen wollen, wählen Sie im Installationsassistenten die Option Übergeordneter System Manager. Bei dieser Option gibt der übergeordnete Data Manager Steuerungs- oder Regelungsbefehle an untergeordnete Data Manager per Modbus weiter. -
Seite 18: Symbole Am Produkt
4 Produktübersicht SMA Solar Technology AG Position Bezeichnung Typenschild Das Typenschild identifiziert das Produkt eindeutig. Das Typenschild muss dauerhaft am Pro- dukt angebracht sein. Auf dem Typenschild finden Sie folgende Informationen: • Gerätetyp (Model) • Seriennummer (Serial No. oder S/N) •... -
Seite 19: Reset-Taster
SMA Solar Technology AG 4 Produktübersicht Symbol Erklärung RCM (Regulatory Compliance Mark) Das Produkt entspricht den Anforderungen der zutreffenden australischen Standards. ANATEL Das Produkt entspricht den Anforderungen der brasilianischen Standards für Telekommunika- tion. Este equipamento opera em caráter secundário, isto é, não tem direito a proteção contra in- terferência prejudicial, mesmo de estações do mesmo tipo, e não pode causar interferência... -
Seite 20: Schnittstellen Und Funktionen
Netzwerk via direkter WLAN-Verbindung vor Ort durchgeführt werden. 4.7.2 SMA Speedwire Das Produkt ist standardmäßig mit SMA Speedwire ausgestattet. SMA Speedwire ist eine auf dem Ethernet-Standard basierende Kommunikationsart. SMA Speedwire ist für eine Datenübertragungsrate von 100 Mbit/s ausgelegt und ermöglicht eine optimale Kommunikation zwischen Speedwire-Geräten in Anlagen. -
Seite 21: Sunspec Modbus
Neuentwicklung Sunny Portal powered by ennexOS (https://ennexOS.sunnyportal.com). Beide Systeme unterscheiden sich in ihren unterstützten Funktionen. Sie können sich mit einem bestehenden Benutzerkonto sowohl an beiden Portalen, der SMA Anlagenplanungssoftware Sunny Design als auch in der App SMA 360° anmelden. 4.7.7 Dashboard Auf dem Dashboard der Benutzeroberfläche werden Informationen zum Produkt, zur Anlage und deren Komponenten... -
Seite 22: Anlagenweites Parametrieren
Die Aktivierung von SMA Smart Connected erfolgt während der Registrierung im Sunny Portal. Um SMA Smart Connected für angeschlossene SMA Wechselrichter zu nutzen ist es nötig, dass das Produkt dauerhaft mit dem Sunny Portal verbunden ist und die Daten des Betreibers und der Fachkraft im Sunny Portal hinterlegt und auf dem aktuellen Stand sind. -
Seite 23: Nulleinspeisung
Dieses Produkt ermöglicht bei der aktiven Regelung von Vorgaben am Netzanschlusspunkt die Begrenzung der Wirkleistungseinspeisung auf 0 % für die angeschlossenen SMA Wechselrichter und Wechselrichter anderer Hersteller, sofern diese über SunSpec Modbus verbunden sind und diese Funktion unterstützten. 4.7.15 Wirkleistungsbegrenzung Die Vorgabe zur Wirkleistungsbegrenzung erfolgt in Prozent. -
Seite 24: Montage
5 Montage SMA Solar Technology AG 5 Montage Voraussetzungen für die Montage 5.1.1 Anforderungen an den Montageort WARNUNG Lebensgefahr durch Feuer oder Explosion Trotz sorgfältiger Konstruktion kann bei elektrischen Geräten ein Brand entstehen. Tod oder schwere Verletzungen können die Folge sein. -
Seite 25: Maße Für Montage
SMA Solar Technology AG 5 Montage 5.1.3 Maße für Montage Abbildung 4: Maße für Montage an der Wand (Maßangaben in mm (in)) 5.1.4 Empfohlene Abstände für die Montage ☐ Nach oben und unten sollte ein Abstand von 50 mm (2 in) zu anderen Gegenständen eingehalten werden. -
Seite 26: Produkt An Der Wand Montieren
5 Montage SMA Solar Technology AG Produkt an der Wand montieren 1. Die 4 Fußriegel an der Rückseite des Produkts von innen nach außen herausdrücken. ☑ Die Fußriegel rasten hörbar ein. 2. Mithilfe der Fußriegel die Bohrlöcher markieren. 3. Löcher bohren und die mitgelieferten Dübel hineinstecken. Dabei nicht durch die Fußriegel bohren. -
Seite 27: Anschluss
SMA Solar Technology AG 6 Anschluss 6 Anschluss Voraussetzungen für den Anschluss 6.1.1 Anforderungen an Anschlusskabel für Netzteilanschluss X1 ☐ Aderquerschnitt: 0,22 mm² (24 AWG) bis 1,5 mm² (16 AWG) ☐ Das Kabel muss aus mindestens 2 Adern bestehen ☐ Maximale Kabellänge: < 3 m (9,8 ft) ☐... -
Seite 28: Anforderungen An Netzwerkkabel X14-X16
6 Anschluss SMA Solar Technology AG 6.1.8 Anforderungen an Netzwerkkabel X14-X16 Die Kabellänge und Kabelqualität haben Auswirkungen auf die Signalqualität. Beachten Sie die folgenden Kabelanforderungen: ☐ Kabeltyp: 100BaseTx ☐ Kabelkategorie: Mindestens Cat5e ☐ Steckertyp: RJ45 der Cat5, Cat5e, Cat6 oder Cat6a (Cat7-Stecker können nicht verwendet werden) ☐... -
Seite 29: Anschlusskabel Vorbereiten
Eingang X2 als Schließerkontakt konfiguriert. Mit der Schnell-Stopp-Funktion können angeschlossene Wechselrichter je nach eingestellter Wechselrichter-Betriebsart vom öffentlichen Stromnetz getrennt oder in den Standby-Betrieb versetzt werden. Für weitere Informationen zu SMA Produkten mit Schnell-Stopp-Funktion siehe Anleitung der SMA Produkte. -
Seite 30: Pin-Belegung X2
6 Anschluss SMA Solar Technology AG 6.4.2 Pin-Belegung X2 Schnell-Stopp X2 Reihe Belegung (Benutzeroberflä- che) Spannungsversorgungsausgang (Schnell-Stopp / Schnell-Stopp-Eingang FAST STOP) 6.4.3 Verschaltungsübersicht X2 SMA Data Manager Schließerkontakt Abbildung 8: Anschlussbeispiel eines Schalters für den Schnell-Stopp 6.4.4 Schalter für Schnell-Stopp an X2 anschließen Voraussetzungen: ☐... -
Seite 31: Pin-Belegung X3 (Mfr)
SMA Solar Technology AG 6 Anschluss 6.5.2 Pin-Belegung X3 (MFR) Digitaler Ausgang X3 Reihe Belegung (Benutzeroberfläche) NO (im Ruhezustand Kontakt ge- öffnet) (Digitaler Ausgang 2 / MFR 2) COM (gemeinsamer Kontakt) NO (im Ruhezustand Kontakt ge- öffnet) (Digitaler Ausgang 1 / MFR 1) COM (gemeinsamer Kontakt) 6.5.3... -
Seite 32: Pin-Belegung X4
6 Anschluss SMA Solar Technology AG 6.6.2 Pin-Belegung X4 Analoger Ausgang X4 Reihe Belegung (Benutzeroberfläche) Stromausgang (0 - 20 mA) (Analoger Ausgang 2 / Masse (GND) AO 2) Stromausgang (0 - 20 mA) (Analoger Ausgang 1 / Masse (GND) AO 1) 6.6.3 Pin-Belegung X5... -
Seite 33: Anschluss An Den Analogen Eingang X6/X7
SMA Solar Technology AG 6 Anschluss 5. Das Anschlusskabel an den mitgelieferten 2‑poligen Stecker anschließen. Dabei sicherstellen, dass die Leiter vollständig bis zur Isolierung in den Klemmstellen stecken. 6. Den 2-poligen Stecker in die Buchse X4/X5 des Produkts stecken. Dabei die Pin‑Belegung beachten. -
Seite 34: Verschaltungsübersicht X6/X7
6 Anschluss SMA Solar Technology AG 6.7.4 Verschaltungsübersicht X6/X7 Abbildung 11: Anschluss einer analogen Signalquelle 6.7.5 Signalquelle an X6/X7 anschließen Voraussetzungen: ☐ Die Signalquelle muss für den Anschluss an die analogen Eingänge technisch geeignet sein (siehe Kapitel 12, Seite 81). ☐ Das Anschlusskabel muss für den Anschluss an den mehrpoligen Stecker vorbereitet sein (siehe Kapitel 6.3, Seite 29). -
Seite 35: Pin-Belegung X8
SMA Solar Technology AG 6 Anschluss 6.8.2 Pin-Belegung X8 Temperatureingang X8 Reihe Belegung (Benutzeroberfläche) Stromausgang (I+) (Temperatureingang 2) Spannungseingang (V+) Spannungsrückführung (V-) Stromrückführung (I-) Stromausgang (I+) (Temperatureingang 1) Spannungseingang (V+) Spannungsrückführung (V-) Stromrückführung (I-) 6.8.3 Verschaltungsübersicht X8 Abbildung 12: Anschluss eines Temperatursensors mit 2-Leiter-Messtechnik Abbildung 13: Anschluss eines Temperatursensors mit 4-Leiter-Messtechnik 6.8.4... -
Seite 36: Anschluss An Den Rs485-Eingang X9
6 Anschluss SMA Solar Technology AG Vorgehen: 1. Das Anschlusskabel an den Temperatursensor anschließen (siehe Anleitung des Herstellers). 2. Das Anschlusskabel abmanteln. 3. Den Kabelschirm auf den Kabelmantel umschlagen. 4. Die Adern abisolieren. 5. Das Anschlusskabel an den mitgelieferten 4‑poligen Stecker anschließen. Dabei sicherstellen, dass die Leiter vollständig bis zur Isolierung in den Klemmstellen stecken. -
Seite 37: Pin-Belegung X9
SMA Solar Technology AG 6 Anschluss 6.9.2 Pin-Belegung X9 RS485-Eingang X9 Reihe Belegung (Benutzeroberflä- che) Data+ (D+) (COM2RS485) Nicht verwenden Masse (GND) Data- (D-) Leitungsabschluss (optional) Leitungsabschluss (optional) Data+ (D+) (COM1RS485) Nicht verwenden Masse (GND) Data- (D-) Leitungsabschluss (optional) Leitungsabschluss (optional) 6.9.3... -
Seite 38: Sma Com Gateway Mit Rs485-Geräten Austauschen
Infrastruktur zu integrieren. Die RS485-Geräte werden dabei über die RS485-Schnittstelle des Produkts eingebunden. Das Produkt ersetzt ein in der Anlage vorhandenes SMA Com Gateway. Dazu muss das SMA Com Gateway lediglich gegen das Produkt getauscht werden. Die Kommunikation der RS485-Geräte mit dem Produkt erfolgt über Modbus RTU und SMA Data1. -
Seite 39: Anschluss An Den Digitalen Eingang X10
G A T E W A 5. Bei der Montage an der Wand: Die Schrauben aus den Fußriegeln herausdrehen und das SMA Com Gateway abnehmen. 6. Wenn das SMA Com Gateway entsorgt werden soll, das SMA Com Gateway nach den vor Ort gültigen Entsorgungsvorschriften für Elektronikschrott entsorgen. -
Seite 40: Pin-Belegung X10
6 Anschluss SMA Solar Technology AG 6.10.2 Pin-Belegung X10 Digitaler Eingang X10 Reihe Belegung Digitaler Eingang 5 (DI 5) Spannungsversorgungsausgang Digitaler Eingang 6 (DI 6) Spannungsversorgungsausgang Nicht verwenden Digitaler Eingang 1 (DI 1) Digitaler Eingang 2 (DI 2) Digitaler Eingang 3 (DI 3) Digitaler Eingang 4 (DI 4) Spannungsversorgungsausgang 6.10.3 Verschaltungsübersicht X10... -
Seite 41: Anschluss An Den Digitalen Eingang X11
(z. B. für die Wirkleistungsbegrenzung). Als externe Signalquellen können z. B. Rundsteuerempfänger oder Fernwirkgeräte verwendet werden. In einem System mit mehreren SMA Data Managern müssen Sie die externen Signalquellen an die digitalen Eingänge des System Managers anschließen. 6.11.2 Pin-Belegung X11... -
Seite 42: Signalquelle An X11 Anschließen
Das Multifunktionsrelais (MFR) ist ein digitaler Ausgang, der anlagenspezifisch konfiguriert werden kann. Die 3 digitalen Ausgänge X12 und X13 sind Wechselkontakte, über die geeignete Gegenstellen angesteuert werden können. In einem System mit mehreren SMA Data Managern müssen Sie den Anschluss an das Multifunktionsrelais des System Managers vornehmen. 6.12.2 Pin-Belegung X12 (MFR) -
Seite 43: Pin-Belegung X13 (Mfr)
6. Sicherstellen, dass die Leiter fest in den Klemmstellen stecken. 6.13 Anschluss an das Anlagennetzwerk X14/X15 6.13.1 Anlagennetzwerk X14/X15 An den Netzwerkbuchsen X14 und X15 können Sie z. B. SMA Produkte wie PV-Wechselrichter über SMA Speedwire oder Modbus-Geräte über Modbus TCP verbinden. Betriebsanleitung EDMM-20-BE-de-12... -
Seite 44: Netzwerkkabel An X14/X15 Anschließen
1. Den RJ45-Stecker des Netzwerkkabels in die Netzwerkbuchse X14 oder X15 stecken, bis der RJ45-Stecker einrastet. Dabei ist die Zuordnung der Netzwerkkabel zu den Buchsen nicht relevant, da die Buchsen eine Switch- Funktion darstellen. 2. Das andere Ende des Netzwerkkabels mit dem SMA Speedwire Gerät verbinden. 6.14 Anschluss an das Internet X16 6.14.1 Internet X16... -
Seite 45: Anschluss An Die Spannungsversorgung X1
SMA Solar Technology AG 6 Anschluss Vorgehen: 1. Den RJ45-Stecker des Netzwerkkabels in die Netzwerkbuchse X16 stecken, bis der RJ45-Stecker einrastet. 2. Das andere Ende des Netzwerkkabels mit einem Internet-Router verbinden. 6.15 Anschluss an die Spannungsversorgung X1 6.15.1 Spannungsversorgung X1 Für die Spannungsversorgung wird ein externes Netzteil benötigt, welches als Zubehör erhältlich ist. - Seite 46 6 Anschluss SMA Solar Technology AG ACHTUNG Beschädigung des Produkts durch Kondenswasser Wenn das Produkt von einer kalten Umgebung in eine warme Umgebung gebracht wird, kann sich im Produkt Kondenswasser bilden. Dadurch kann das Produkt beschädigt oder die Funktion beeinträchtigt werden.
-
Seite 47: Inbetriebnahme
Nachdem Sie zum ersten Mal eine Verbindung zur Benutzeroberfläche aufgebaut haben, öffnet sich die Willkommensseite. Auf der Willkommensseite können Sie die Netzwerkkonfiguration ändern. Standardmäßig ist die von SMA Solar Technology AG empfohlene automatische Netzwerkkonfiguration per DHCP-Server aktiviert. Ändern Sie die Netzwerkkonfigurationen nur, wenn die standardmäßige Konfiguration für Ihr Netzwerk nicht geeignet ist. -
Seite 48: Herstellen Einer Verbindung Zur Benutzeroberfläche
Adressen aus dem freien Adressvorrat des Netzsegments an alle einzubindenden Netzwerkteilnehmer vergeben werden. Kommunikationsstörungen im lokalen Netzwerk Der IP-Adressbereich 192.168.12.0 bis 192.168.12.255 ist für die Kommunikation unter SMA Produkten und für den Direktzugriff auf SMA Produkte belegt. Wenn dieser IP-Adressbereich im lokalen Netzwerk genutzt wird, kann es zu Kommunikationsstörungen kommen. -
Seite 49: Verbindung Mit Dem Lokalen Netzwerk Aufbauen
Port und URL Verwendung Port 443 (https/TLS) Benutzeroberfläche ennexos.sunnyportal.com Port 9524 (TCP) SMA Webconnect 1.5, SMA SPOT und SMA Live-View wco.sunnyportal.com 7.4.1.3 Verbindung mit dem lokalen Netzwerk aufbauen Voraussetzungen: ☐ Das Produkt muss in Betrieb genommen sein. ☐ Das Produkt muss mit dem lokalen Netzwerk verbunden sein (z. B. über einen Router). -
Seite 50: Zugangsinformationen Für Wlan-Direktverbindung
Zugangsinformationen für WLAN-Direktverbindung Kommunikationsstörungen im lokalen Netzwerk Der IP-Adressbereich 192.168.12.0 bis 192.168.12.255 ist für die Kommunikation unter SMA Produkten und für den Direktzugriff auf SMA Produkte belegt. Wenn dieser IP-Adressbereich im lokalen Netzwerk genutzt wird, kann es zu Kommunikationsstörungen kommen. -
Seite 51: Registrierung Im Sunny Portal
4. Den Webbrowser Ihres smarten Endgeräts öffnen und in die Adresszeile die IP-Adresse https://192.168.12.3 oder wenn Ihr smartes Endgerät mDNS-Dienste unterstützt, SMA[Seriennummer].local oder https:// SMA[Seriennummer] eingeben. Oder um die Benutzeroberfläche direkt zu öffnen, mit Ihrem smarten Endgerät den rechten QR-Code auf dem Geräteaufkleber scannen. -
Seite 52: Als Bestehender Benutzer Am Sunny Portal Anmelden
7 Inbetriebnahme SMA Solar Technology AG 7.5.3 Als bestehender Benutzer am Sunny Portal anmelden Voraussetzung: ☐ Ein Benutzerkonto im Sunny Portal, Sunny Places oder Sunny Design muss vorhanden sein. ☐ Eine aktive Internetverbindung muss bestehen. Vorgehen: 1. Die Internetadresse https://ennexOS.SunnyPortal.com im Webbrowser aufrufen. - Seite 53 SMA Solar Technology AG 7 Inbetriebnahme Vorgehen: 1. Im Sunny Portal anmelden. 2. Anlage wählen. 3. Das Menü Konfiguration wählen. 4. Im Kontextmenü [Geräteverwaltung] wählen. 5. Die Schaltfläche wählen. ☑ Der Anlagen-Setup-Assistent öffnet sich. Betriebsanleitung EDMM-20-BE-de-12...
-
Seite 54: Bedienung
8 Bedienung SMA Solar Technology AG 8 Bedienung Aufbau der Benutzeroberfläche Die Benutzeroberfläche des Produkts und die Benutzeroberfläche des Sunny Portal sind einheitlich. Über die Benutzeroberfläche des Produkts wird das Produkt vor Ort konfiguriert und in Betrieb genommen. Das Sunny Portal dient als Benutzeroberfläche für die erweiterte Konfiguration des Produkts, von Teilanlagen, Anlagen, Anlagengruppen und des gesamten Anlagenportfolios. -
Seite 55: Rechte Für Zugriff Auf Die Benutzeroberfläche
SMA Solar Technology AG 8 Bedienung Position Bezeichnung Bedeutung Konfiguration Bietet unterschiedliche Konfigurationsoptionen, abhängig vom Umfang der angeschlossenen Geräte und der ge- wählten Ebene. Monitoring Zeigt abhängig vom gewählten Gerät folgende Informa- tionen zur aktuellen Ebene und der darüber liegenden Ebene an: •... -
Seite 56: Sicherungsdatei
8 Bedienung SMA Solar Technology AG Vorgehen: 1. In der Fokusnavigation die Anlage auswählen. 2. Das Menü Konfiguration wählen. 3. Den Menüpunkt Geräteverwaltung wählen. 4. In der Zeile des zu löschenden Geräts die Schaltfläche wählen. 5. Gerät löschen wählen. 6. In der angezeigten Meldung [Löschen] wählen. -
Seite 57: Sicherungsdatei Hochladen
SMA Solar Technology AG 8 Bedienung Sehen Sie dazu auch: • Funktion und Inhalt der Sicherungsdatei ⇒ Seite 56 8.4.3 Sicherungsdatei hochladen Voraussetzung: ☐ Die Sicherungsdatei und das dazugehörige Passwort müssen vorliegen. Vorgehen: 1. Die Benutzeroberfläche aufrufen. 2. An der Benutzeroberfläche anmelden. ☑ Nachdem Sie zum ersten Mal eine Verbindung zur Benutzeroberfläche des Produkts aufgebaut haben, öffnet sich der Installationsassistent. -
Seite 58: Service-Zugriff Konfigurieren
Mit der Funktion PUK 2.0 können Sie bei einer Fehlfunktion des Produkts oder bei der Durchführung von Garantieleistungen einen von SMA autorisierter Service-Nutzer auf die Benutzeroberfläche des Produkts zugreifen lassen. Mit PUK 2.0 können Sie selbst konfigurieren, ob und wie lange der Service-Zugriff auf Ihre Anlage möglich ist. -
Seite 59: Energiemanagement Deaktivieren
Rückfallverhalten der Batterie bei deaktiviertem Energiemanagement einstellen Falls das SMA Energiemanagement nicht genutzt werden soll, empfiehlt SMA, folgende Einstellungen zu tätigen. Wird das Energiemanagement deaktiviert und keine weiteren Einstellungen getätigt, handelt die Batterie entsprechend ihres Rückfallverhaltens. Die Default-Einstellung ist Werte beibehalten, so dass die Batterie, abhängig vom letzten Status, weiter geladen oder entladen wird. -
Seite 60: Vordefinierte Betriebsmodi
8 Bedienung SMA Solar Technology AG 8.8.4 Vordefinierte Betriebsmodi Diese Seite der Benutzeroberfläche zeigt vordefinierte Betriebsmodi, die im Produkt hinterlegt sind. Diese Profile bilden die Grundlage zur Konfiguration des Energiemanagements mithilfe individueller Betriebsmodi. Abbildung 21: Übersicht der vordefinierten Energiemanagementprofile Position Energiemanagementprofil Erklärung... -
Seite 61: Verfügbare Betriebsmodi
SMA Solar Technology AG 8 Bedienung 8.8.5 Verfügbare Betriebsmodi Abbildung 22: Übersicht der verwendeten Energiemanagement-Profile (Beispiel) Im Menü Konfiguration > Energiemanagement im Bereich Betriebsmodi finden Sie eine Übersicht aller verfügbaren Betriebsmodi. Wenn nach der Inbetriebnahme zum ersten Mal das Energiemanagement gestartet wird, wird nur das vordefinierte Profil Maximale Eigenverbrauchsoptimierung angezeigt. -
Seite 62: Einstelloptionen Zur Lastspitzenkappung
8 Bedienung SMA Solar Technology AG • Verfügbare Betriebsmodi ⇒ Seite 61 • Einstelloptionen zur Lastspitzenkappung ⇒ Seite 62 8.8.7 Einstelloptionen zur Lastspitzenkappung Einstelloption Erläuterung Schwellenwert für Lastspit- Schwellenwert für den Netzbezug, ab dem die Batterie zur Reduktion von Last- spitzen genutzt werden soll. zenkappung Nur ganze Zahlen werden als Eingabe akzeptiert. -
Seite 63: Neuen Zeitplan Erstellen
SMA Solar Technology AG 8 Bedienung 8.8.8 Neuen Zeitplan erstellen Über Zeitpläne wird die Verwendung der Betriebsmodi gesteuert. Wenn kein Zeitplan angelegt wird, ist immer der Betriebsmodus Maximale Eigenverbrauchsoptimierung aktiv. Voraussetzung: ☐ Energiemanagement ist aktiviert (siehe Kapitel 8.8.1, Seite 58). ☐ Die Benutzeroberfläche ist geöffnet und Sie sind angemeldet. -
Seite 64: Firmware-Update
Voraussetzungen: ☐ Update-Datei mit gewünschter Firmware des Produkts muss vorhanden sein. Die Update-Datei ist z. B. als Download auf der Produktseite unter www.SMA-Solar.com erhältlich. ☐ Die Benutzeroberfläche muss geöffnet sein und Sie müssen als Installateur angemeldet sein. Vorgehen: 1. -
Seite 65: Automatisches Firmware-Update Angeschlossener Geräte Durchführen
Das automatische Firmware-Update kann während der Inbetriebnahme über die Benutzeroberfläche aktiviert werden. Firmware-Updates trotz deaktiviertem automatischem Firmware-Update Das automatische Firmware-Update wird auch dann auf angeschlossenen SMA Produkten installiert, wenn in den Parametern der angeschlossenen SMA Produkte die Funktion der automatischen Firmware-Updates deaktiviert ist. -
Seite 66: Wirk- Und Blindleistungsvorgaben Konfigurieren
8 Bedienung SMA Solar Technology AG Wirkleistungsbegrenzung herzustellen, kann ein negativer Wert gesetzt werden. Dadurch wird eine rechtzeitige Begrenzung der Wirkleistungseinspeisung erreicht. Der Wert für die Begrenzung der Wirkleistungseinspeisung sollte dabei den Lastsprüngen entsprechend angepasst werden. Weitere Einstellungen an den Wechselrichtern sind nicht notwendig. -
Seite 67: Zusätzliche Vorgaben Des Direktvermarkters Zum Länderdatensatz Einstellen
SMA Solar Technology AG 8 Bedienung 6. Bei externer Sollwertvorgabe Quelle für Externe Sollwertvorgabe aktivieren und die zutreffenden Optionen wählen. 7. Verhalten bei Sollwertänderung aktivieren. 8. Umsetzung mit PT1-Glied wählen und für die Einstellzeit die Werte des Netzbetreibers eingeben. Um die schnellste Regelungsgeschwindigkeit zu erreichen, diese Option deaktivieren. -
Seite 68: Nulleinspeisung Einstellen
8 Bedienung SMA Solar Technology AG • Geräte registrieren ⇒ Seite 55 8.10.5 Nulleinspeisung einstellen Um die phasengenaue Nulleinspeisung einzustellen, müssen die entsprechenden Parameter in den untergeordneten Wechselrichtern und der Anlage eingestellt werden. Voraussetzungen: ☐ Die Benutzeroberfläche muss geöffnet sein und Sie müssen als Installateur angemeldet sein. -
Seite 69: Sunspec Modbus-Profil
SMA Solar Technology AG 8 Bedienung 8.11.2 SunSpec Modbus-Profil Das Produkt unterstützt über die Schnittstelle des Modbus-Clients (Modbus TCP/RTU) das standardisierte SunSpec Modbus-Profil. Die angeschlossenen Modbus-Geräte müssen konform zur SunSpec Spezifikation sein (siehe Anleitung des Herstellers). Es werden die Pflichtdaten der folgenden SunSpec Modelle unterstützt: Common Model: •... -
Seite 70: Schwellenwertbasiertes Schalten
8 Bedienung SMA Solar Technology AG 8.12 Schwellenwertbasiertes Schalten 8.12.1 Operatoren für schwellenwertbasiertes Schalten Die digitalen Ausgänge angeschlossener I/O-Systeme können abhängig von Messwerten oder Zuständen geschaltet werden. Dadurch können beispielsweise Wärmepumpen oder Relais unter Angabe einer definierten Leistung gesteuert werden. Eine spezifisch einstellbare Toleranz (Hysterese) verhindert, dass die digitalen Ausgänge bereits bei geringen Leistungsschwankungen schalten. -
Seite 71: Bezugsgrößen Für Schwellenwertbasiertes Schalten
SMA Solar Technology AG 8 Bedienung 8.12.4 Bezugsgrößen für schwellenwertbasiertes Schalten Stellen sie bei der Konfiguration des schwellenwertbasierten Schaltens sicher, dass die für Ihr System optimalen Bezugs- und Schwellenwerte konfiguriert sind. Je nach Situation können verschiedene Bezugswerte sinnvoll sein. • Anlagenwirkleistung: Die Anlagenwirkleistung als Summe der aktuellen Wechselrichterleistungen kann eine sinnvolle Bezugsgröße sein, wenn sich keine weiteren Verbraucher in der Anlage befinden oder wenn das... -
Seite 72: Speedwire-Verschlüsselung
Mit der Speedwire-Verschlüsselung wird die Anlagenkommunikation zwischen allen kompatiblen Speedwire-Geräten verschlüsselt. Um die Speedwire-Verschlüsselung in der Anlage nutzen zu können, müssen alle angeschlossenen Speedwire-Geräte bis auf das SMA Energy Meter die Funktion SMA Speedwire Encrypted Communication unterstützen. Speedwire-Verschlüsselung für Anlagen mit 1 Data Manager In Anlagen mit mehr als 1 Data Manager kann es zu Überschneidungen in der Anlagenverschlüsselung kommen. -
Seite 73: Rückfallverhalten Bei Ausfall Der Kommunikation Zum Energiezähler Am Netzanschlusspunkt
Anlaufempfehlung oder der Zustand 11: Anlaufbefehl in der Wärmepumpe implementiert sein. 8.15.2 Beispiel: Ansteuerung einer Wärmepumpe durch den SMA Data Manager M Folgendes wird benötigt, um eine Wärmepumpe durch den SMA Data Manager M gemäß SG Ready-Standard anzusteuern: • Ungenutzer Anschluss X3 am SMA Data Manager M •... -
Seite 74: Sma Data Manager M (Edmm-10) Gegen Sma Data Manager M (Edmm-20) Tauschen
• Die Anschluss‑Stelle über die Trennvorrichtung (z. B. Leitungsschutzschalter) vom öffentlichen Stromnetz trennen. 5. Den 2‑poligen Stecker des Netzteils aus der Buchse X1 des SMA Data Manager M (EDMM-10) herausziehen. 6. Den RJ45-Stecker des Netzwerkkabels entriegeln und aus der Netzwerkbuchse X4 oder X5 des SMA Data Manager M (EDMM-10) herausziehen. - Seite 75 SMA Solar Technology AG 8 Bedienung 10. Wenn der SMA Data Manager M (EDMM-10) entsorgt werden soll, den SMA Data Manager M (EDMM-10) nach den vor Ort gültigen Entsorgungsvorschriften für Elektronikschrott entsorgen. 11. Das Produkt montieren (siehe Kapitel 5, Seite 24). 12. Alle Stecker mit dem Produkt verbinden (siehe Kapitel 6, Seite 27).
-
Seite 76: Fehlerbehebung
• Sicherstellen, dass sich nicht mehr Geräte als zulässig sind in der Anlage in der Anlage. befinden. Die Netzwerkkonfiguration des • Sicherstellen, dass die Netzwerkkonfiguration korrekt ist. SMA Solar lokalen Netzwerks ist fehlerhaft. Technology AG empfiehlt die automatische Netzwerkkonfiguration. Die Reaktionszeit einiger Geräte •... -
Seite 77: Parameteränderungen Über Die Geräteeinstellungen Oder Einen Parameterabgleich Werden Nicht Bestätigt
• Die Firmware-Version muss höher sein als die installierte Firmware-Version Version ist veraltet oder nicht für des SMA Produkts. Überprüfen Sie, ob Sie die korrekte Firmware-Version für das SMA Produkt geeignet. Ihr SMA Produkt heruntergeladen haben und führen Sie das Firmware- Update erneut durch. -
Seite 78: Auf Der Benutzeroberfläche Des Produkts Werden Keine Daten Angezeigt
Spannungsversorgung der Puffer- kondensator der Echtzeituhr des Produkts entladen. Diagnosedaten erstellen Laden Sie die Diagnosedaten des Geräts im Fehlerfall herunter. Die Diagnosedaten erleichtern dem SMA Service die Fehleranalyse. Voraussetzung: ☐ Die Benutzeroberfläche muss geöffnet und Sie müssen angemeldet sein. Vorgehen: 1. -
Seite 79: Produkt Außer Betrieb Nehmen
SMA Solar Technology AG 10 Produkt außer Betrieb nehmen 10 Produkt außer Betrieb nehmen WARNUNG Lebensgefahr durch Stromschlag An der Anschluss‑Stelle des öffentlichen Stromnetzes liegen lebensgefährliche Spannungen an. • Die Anschluss‑Stelle über die Trennvorrichtung (z. B. Leitungsschutzschalter) vom öffentlichen Stromnetz trennen. -
Seite 80: Entsorgung
11 Entsorgung SMA Solar Technology AG 11 Entsorgung Das Produkt muss nach den vor Ort gültigen Entsorgungsvorschriften für Elektro- und Elektronik-Altgeräte entsorgt werden. EDMM-20-BE-de-12 Betriebsanleitung... -
Seite 81: Technische Daten
SunSpec Modbus-Geräte Max. 50 Geräte I/O-Systeme und Zähler Ethernet, 10/100 Mbit/s, Modbus TCP RS485-Geräte Modbus RTU (1200 Baud, 9600 Baud oder 19200 Baud) / SMA Data1 (1200 Baud und 19200 Baud) 12.2 Spannungsversorgung Verbindung 2-poliger Anschluss Spannungsversorgung Externes Netzteil mit Erfüllung der Anforderungen an Stromquellen begrenzter Leistung nach EN IEC 62368-1:2014 (verfügbar als Zubehör) -
Seite 82: Analoge Eingänge
12 Technische Daten SMA Solar Technology AG Ausführung Potenzialfreie Relais-Kontakte Maximale Schaltspannung 30 V DC Maximaler Schaltstrom 1 A Minimaler Schaltstrom 10 mA Mindestlebensdauer bei Einhaltung von maximaler 100000 Schaltzyklen Schaltspannung und maximalem Schaltstrom Prellzeit 5 ms Rücksetzzeit 5 ms Maximale Kabellänge <... -
Seite 83: Zubehör
SMA Solar Technology AG 13 Zubehör 13 Zubehör In der folgenden Übersicht finden Sie das Zubehör für Ihr Produkt. Bei Bedarf können Sie dieses bei SMA Solar Technology AG oder Ihrem Fachhändler bestellen. Bezeichnung Kurzbeschreibung SMA Bestellnummer Hutschienennetzteil Hutschienennetzteil für SMA Data Manager... -
Seite 84: Compliance Information
• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. • Consult the dealer or an experienced radio/TV technician for help. Changes or modifications made to this equipment not expressly approved by SMA Solar Technology AG may void the FCC authorization to operate this equipment. -
Seite 85: Eu-Konformitätserklärung
• Beschränkung der Verwendung bestimmter gefährlicher Stoffe 2011/65/EU (08.06.2011 L 174/88) und 2015/863/EU (31.03.2015 L 137/10) (RoHS) Hiermit erklärt SMA Solar Technology AG, dass sich die in diesem Dokument beschriebenen Produkte in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der oben genannten Richtlinien befinden. -
Seite 86: Kontakt
16 Kontakt SMA Solar Technology AG 16 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an den Service. Folgende Daten werden benötigt, um Ihnen gezielt helfen zu können: • Gerätetyp • Seriennummer • Firmware-Version • Gerätekonfiguration (System Manager, übergeordneter System Manager oder untergeordneter System Manager) •... - Seite 88 www.SMA-Solar.com...
