SMA DATA MANAGER M Betriebsanleitung Seite 35

SMA Solar Technology AG
☐ Das Kabel muss aus mindestens 2 Adern bestehen
☐ Maximale Kabellänge: 3 m (9,8 ft)

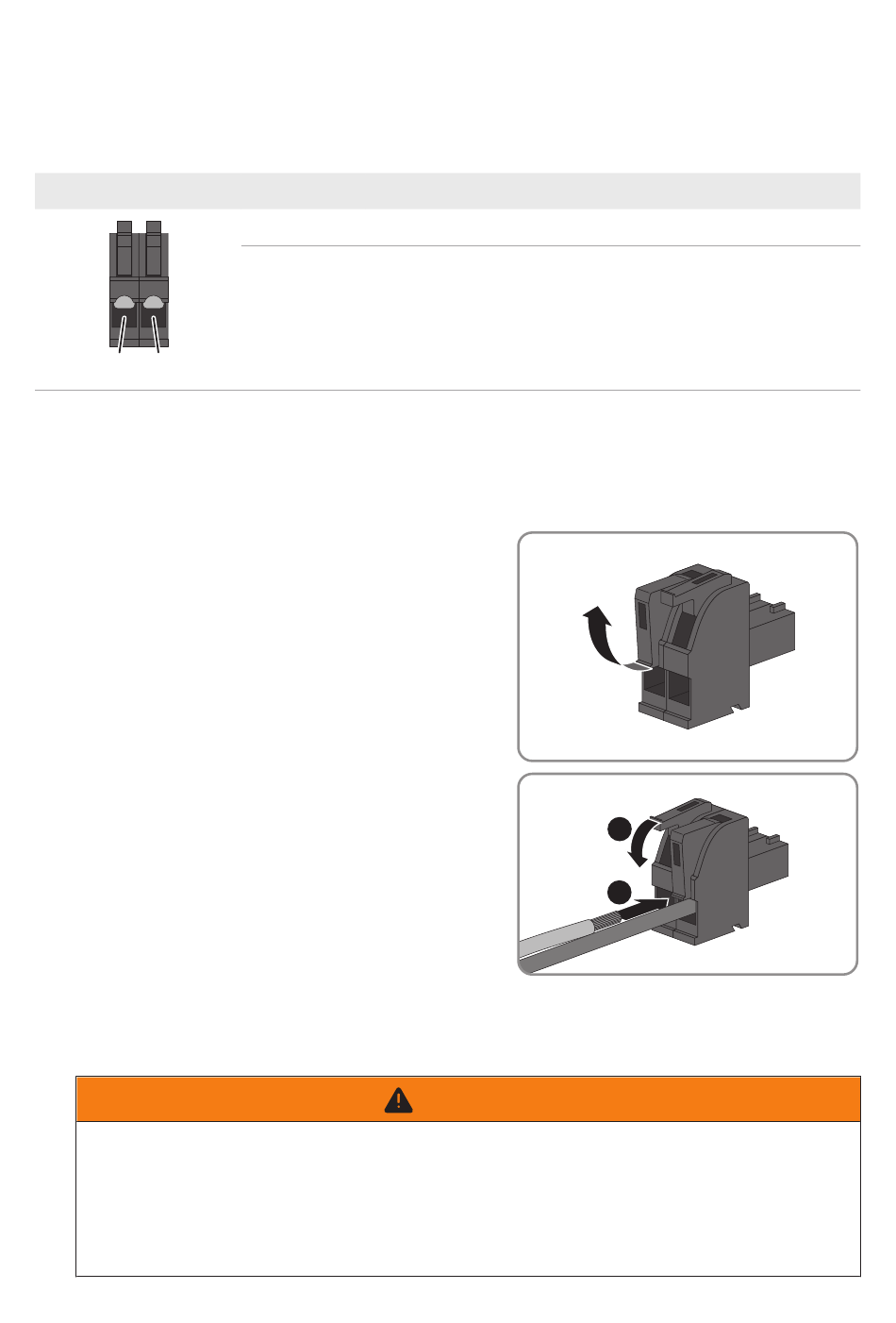

Steckerbelegung:
Stecker
1 2
Vorgehen:
1. Das Netzteil montieren (siehe Anleitung des Herstellers).
2. Das Anschlusskabel an das Netzteil anschließen (siehe Anleitung des Herstellers). Dabei
Aderfarben notieren und die nicht benötigten Adern bis zum Kabelmantel kürzen.
3. Die Leitereinführungen des mitgelieferten 2-poligen
Steckers entriegeln.
4. Das Anschlusskabel an den mitgelieferten 2‑poligen
Stecker anschließen. Dazu die Adern in die
Leitereinführungen stecken und die
Leitereinführungen verriegeln. Dabei die Belegung
des Steckers beachten.
5. Die nicht benötigten Adern bis zum Kabelmantel kürzen.
6. Den 2-poligen Stecker in die Buchse X1 am Produkt stecken.
7. Das AC-Anschlusskabel an das Netzteil anschließen (siehe Anleitung des Herstellers).
8.
Lebensgefahr durch Stromschlag
An der Anschluss‑Stelle des öffentlichen Stromnetzes liegen lebensgefährliche Spannungen
an.
• Die Anschluss‑Stelle freischalten und sicherstellen, dass die Anschluss-Stelle frei von
Spannung ist.
Betriebsanleitung
Position Belegung
1 Eingangsspannung 10 V DC bis 30 V DC
2 Masse (GND)
WARNUNG
6 Anschluss
2
1
EDMM-10-BE-de-27 35
