SMA Solar Technology AG
Verschaltungsübersicht:
DATA MANAGER

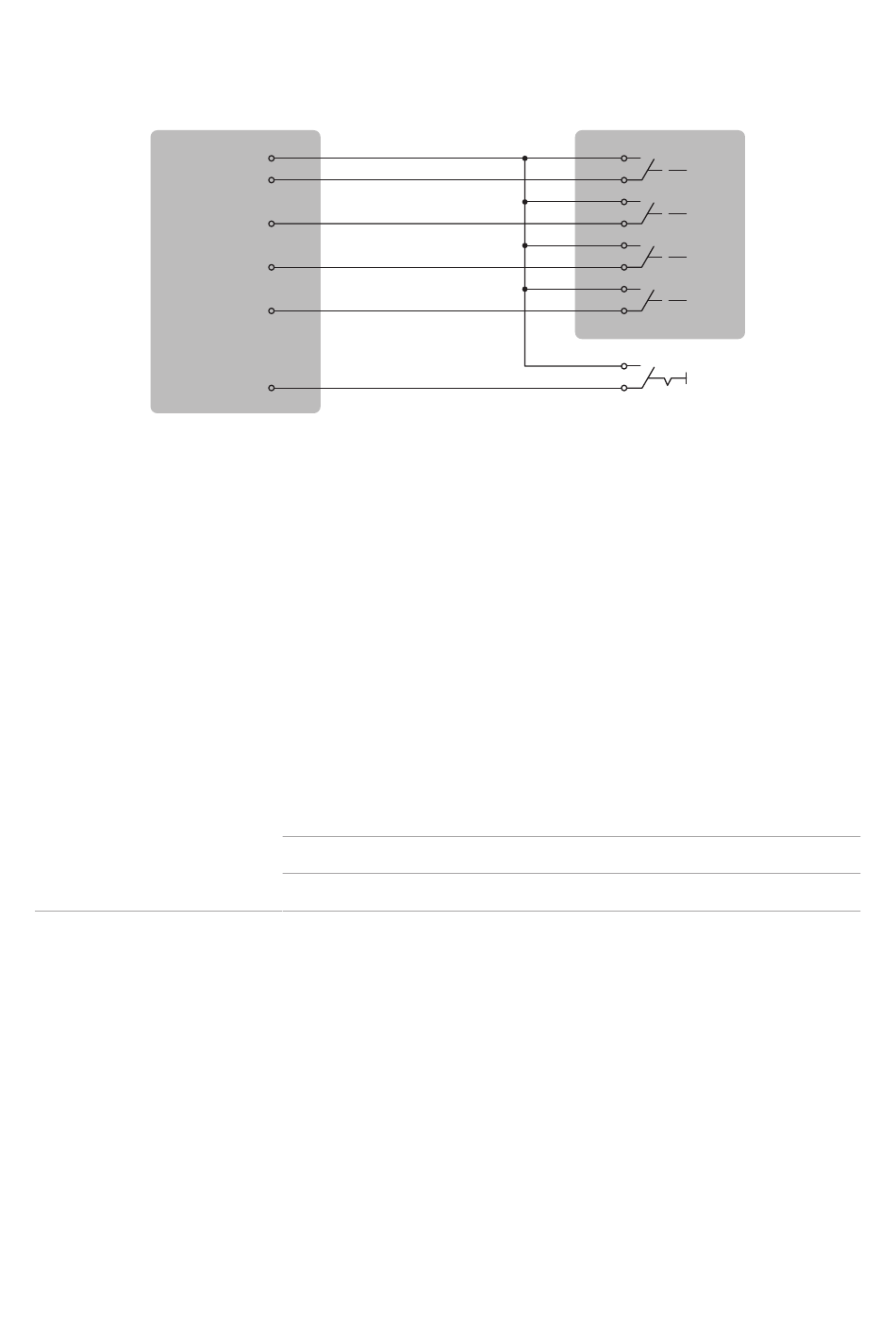

Abbildung 7: Anschluss eines Rundsteuerempfängers
1. Das Anschlusskabel an die digitale Signalquelle anschließen (siehe Anleitung des Herstellers).
2. Das Anschlusskabel an den mitgelieferten 6‑poligen Stecker anschließen. Dazu die benötigten
Klemmstellen mit einem geeigneten Werkzeug entriegeln und die Adern in die Klemmstellen
stecken.
3. Den 6‑poligen Stecker an den Anschluss X3 anschließen. Dabei die Pin‑Belegung beachten.
4. Die Anschlussbelegung notieren.
6.4 RS485-Geräte anschließen
Das Produkt ist für die Kommunikation mit RS485-Geräten via Modbus RTU geeignet.
Im Produkt sind die Bytes wie folgt eingestellt und müssen gegebenenfalls im RS485-Gerät
angepasst werden.
Aufbau:
Kabelanforderungen:
Die Kabellänge und Kabelqualität haben Auswirkungen auf die Signalqualität. Beachten Sie die
folgenden Kabelanforderungen.
☐ Anzahl Aderpaare und Aderquerschnitt: mindestens 2 x 2 x 0,22 mm² (2 x 2 x 24 AWG)
☐ Maximale Kabellänge im gesamten RS485-Bus: 1200 m (3937 ft)
☐ Paarweise verdrillte Leitungen (Twisted Pair)
☐ Kabel mit Schirmung: Ja
☐ UV-beständig bei Verlegung im Außenbereich.
Betriebsanleitung
6
1
2
3
4
5
8 Datenbits
1 Stoppbit
keine Parität
Rundsteuerempfänger
K1
K2
K3
K4
Schnell-Stopp
EDMM-10-BE-de-27
6 Anschluss
31
