6 Anschluss
9. Das andere Ende des AC-Anschlusskabels an die Spannungsversorgung anschließen.
10. Die Anschluss‑Stelle mit dem öffentlichen Stromnetz verbinden.
☑ Das Produkt beginnt mit dem Betrieb (siehe Kapitel 7, Seite 38).
6.7 SMA Com Gateway mit RS485-Geräten austauschen
Das Produkt kann in bestehenden Anlagen mit RS485-Geräten eingesetzt werden, um die Anlage
in die SMA Infrastruktur zu integrieren. Die RS485-Geräte werden dabei über die RS485-
Schnittstelle des Produkts eingebunden. Das Produkt ersetzt ein in der Anlage vorhandenes SMA
Com Gateway. Dazu muss das SMA Com Gateway lediglich gegen das Produkt getauscht
werden. Die Kommunikation der RS485-Geräte mit dem Produkt erfolgt entweder über Modbus
RTU oder SMA Data1. Ein Mischbetrieb beider Protokolle ist nicht vorgesehen.
Voraussetzungen:
☐ In allen RS485-Geräten muss die gleiche Baudrate eingestellt sein (1200 Baud, 9600 Baud
oder 19200 Baud). Geräte mit SMA Data1 unterstützen Baudraten von 1200 Baud und
19200 Baud.
☐ In allen Geräten mit SMA Data1 müssen für die maximale Wirkleistungsgrenze und die
Nennwirkleistung die gleichen Werte eingestellt sein.
Vorgehen:
1.
Lebensgefahr durch Stromschlag
An der Anschluss‑Stelle des öffentlichen Stromnetzes liegen lebensgefährliche Spannungen
an.
• Die Anschluss‑Stelle über die Trennvorrichtung (z. B. Leitungsschutzschalter) vom
öffentlichen Stromnetz trennen.
• Den 2‑poligen Stecker des Netzteils aus der Buchse X1 des SMA Com Gateway
herausziehen.
2. Den RJ45-Stecker des Netzwerkkabels entriegeln und aus der Netzwerkbuchse X4 oder X5
des SMA Com Gateway herausziehen.
3. Den 6-poligen Stecker für den Anschluss der RS485-Geräte aus der Buchse X2 des SMA Com
Gateway herausziehen.

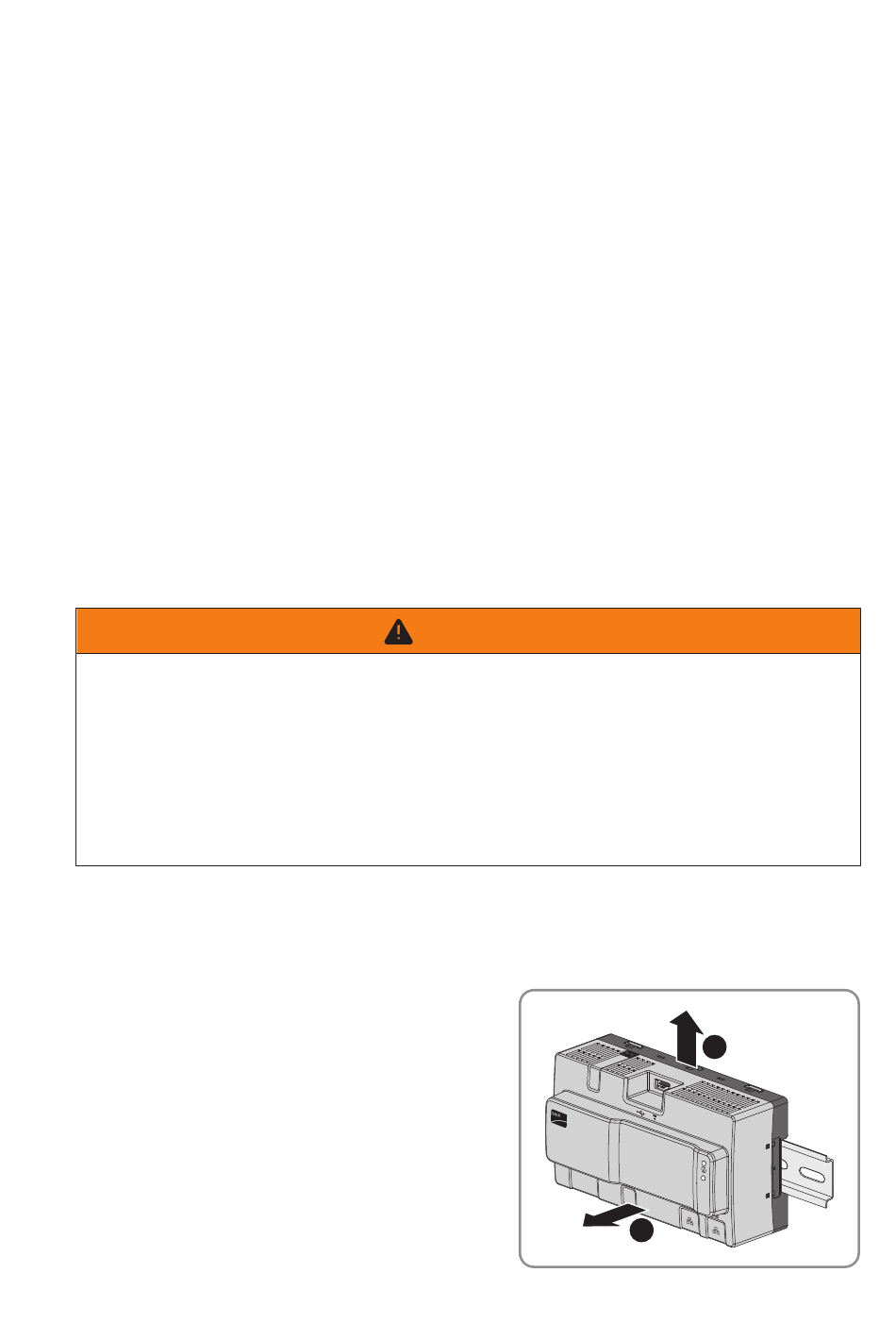

4. Bei der Montage auf der Hutschiene: Das SMA
Com Gateway aus der Hutschiene abhängen.
Dabei die Unterkante des SMA Com Gateway nach
vorne kippen und das SMA Com Gateway nach
oben von der Hutschiene abnehmen.
