6 Elektrischer Anschluss
6.5
Konfiguration bei TN-C-S-Netzen
Wenn der Neutralleiter im Backup-Betrieb geöffnet werden muss, ist die Umschalteinrichtung ohne eine zusätzliche
Konfiguration der vorinstallierten Kabel einsatzbereit.
Wenn der Neutralleiter im Backup-Betrieb weiterhin verbunden sein muss, muss die Umschalteinrichtung wie im
Folgenden beschrieben konfiguriert werden.
Vorgehen:

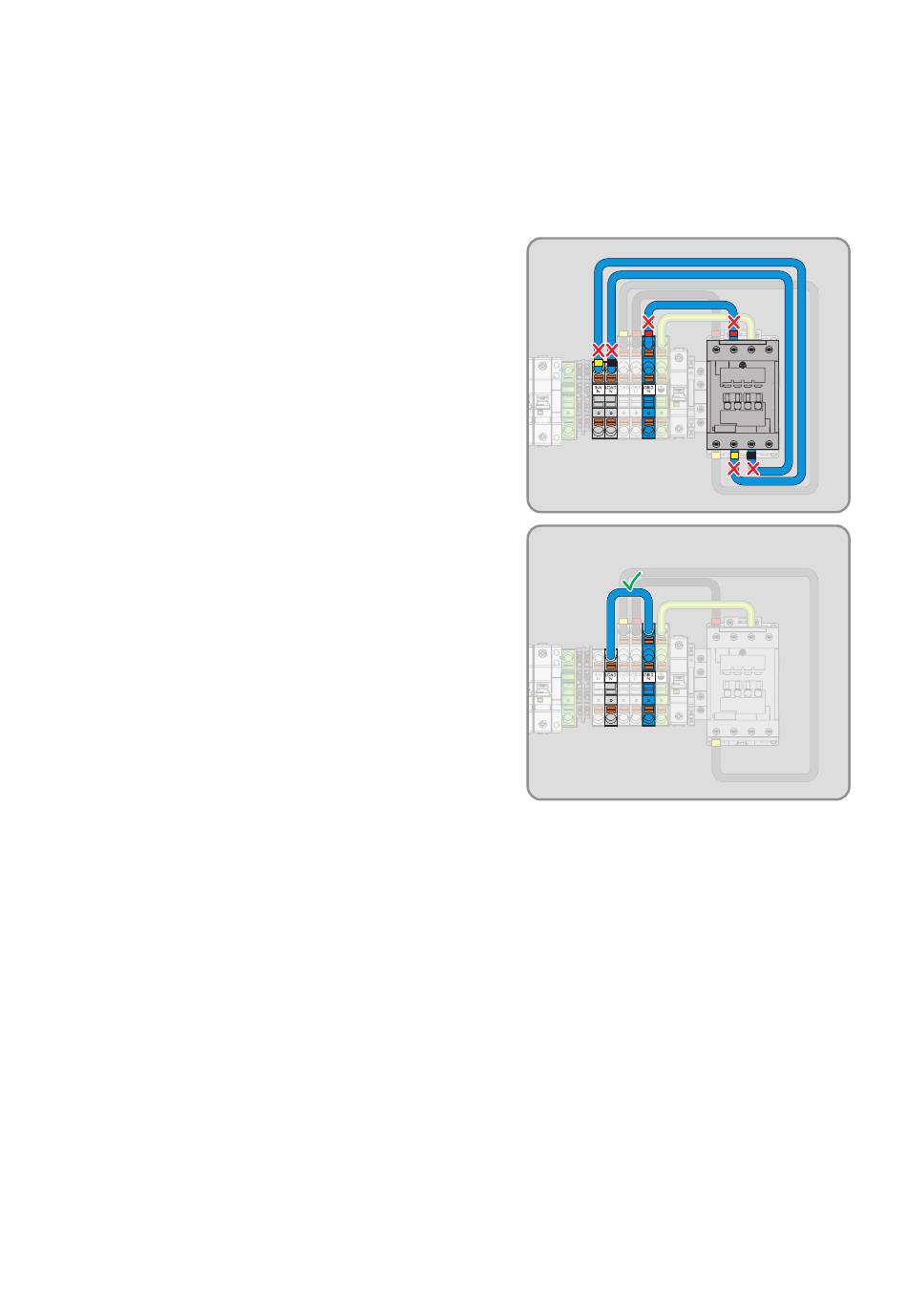

1. Die Kabel an den Anschlüssen INV N, LOAD N und GRID N
der Umschalteinrichtung entfernen.
2. Mit einem zuvor entfernten Kabel eine Verbindung zwischen den
Anschlüssen LOAD N und GRID N der Umschalteinrichtung
herstellen.
6.6
Anschlüsse an Umschalteinrichtung anschließen
Voraussetzung:
☐ Der Deckel des Gehäuses der automatischen Umschalteinrichtung wurde geöffnet oder entfernt.
☐ Die Installationsabdeckung der automatischen Umschalteinrichtung wurde entfernt.
Vorgehen:
1. Den Wechselrichter spannungsfrei schalten (siehe Anleitung des Wechselrichters).
2. Die Batterie ausschalten (siehe Anleitung der Batterie).
3. AC-Sicherung im Zählerschrank ausschalten.
24
SMABackup1P-IA-de-10
SMA Solar Technology AG
Installationsanleitung
