6 Anschluss

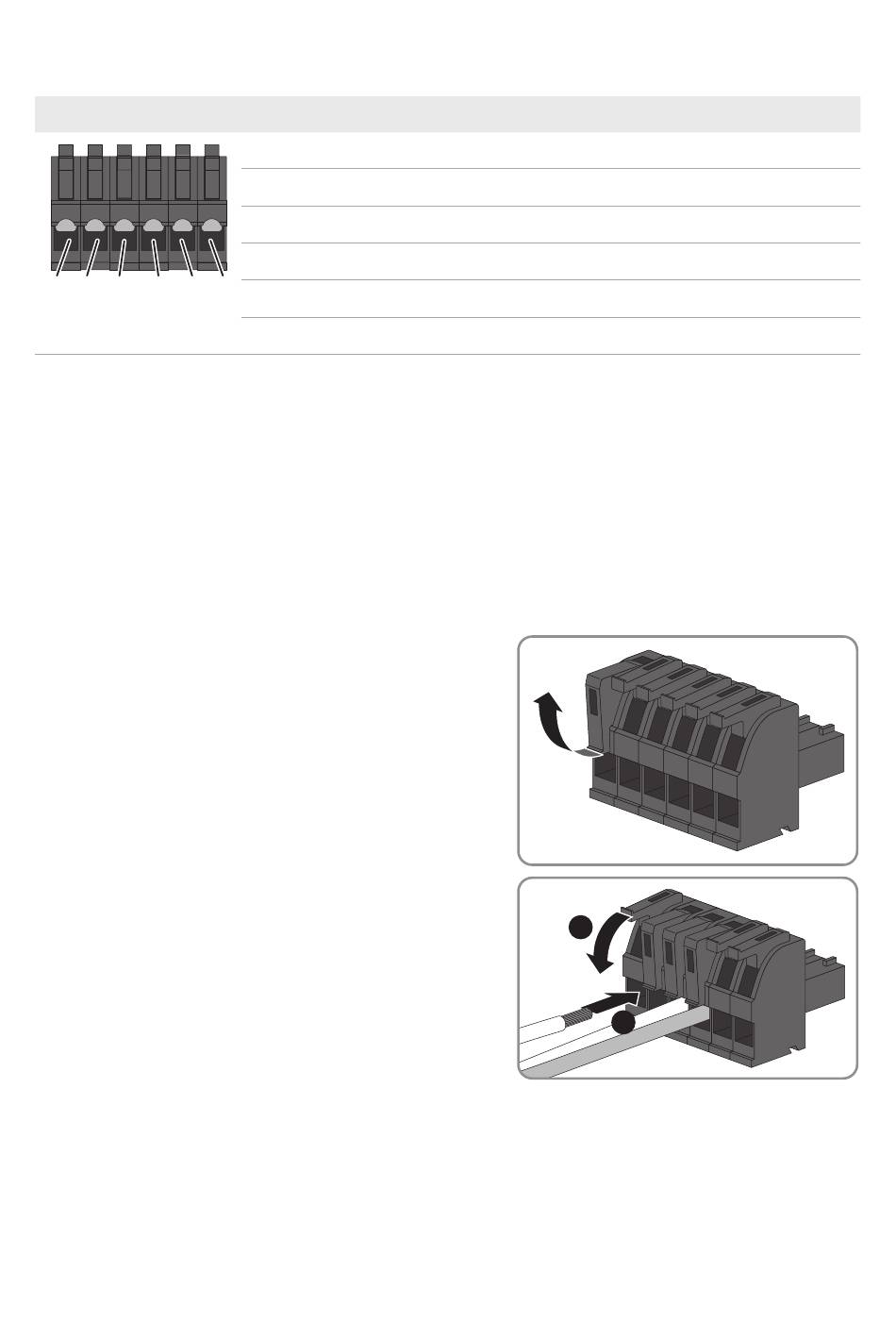

Steckerbelegung:
Stecker
1 2 3 4 5

Voraussetzungen:

☐ In allen RS485-Geräten muss die gleiche Baudrate eingestellt sein (1200 Baud, 9600 Baud
oder 19200 Baud).
Vorgehen:
1. RS485-Kommunikationskabel auf der Seite des Produkts 40 mm abmanteln.
2. Abschirmung bis zum Kabelmantel kürzen.
3. Nicht benötigte Adern bis zum Kabelmantel kürzen.
4. Die Adern 6 mm abisolieren.
5. Die Leitereinführungen des mitgelieferten 6-poligen
Steckers entriegeln.
6. Die Leiter des RS485-Kommunikationskabels an den
mitgelieferten 6-poligen Stecker anschließen. Dazu
die Adern in die Leitereinführungen stecken und die
Leitereinführungen verriegeln. Dabei die Belegung
des Steckers beachten.
32 EDMM-10-BE-de-27
Position Belegung
1 Data+ (D+)
2 Nicht belegt
3 Masse (GND)
4 Data- (D-)
6
5 Leitungsabschluss (optional)
6 Leitungsabschluss (optional)
