Français
3

Fournitures

3.1 Appareil de base avec boîtier
électrique
La pompe à chaleur contient les composants énumérés ci-des-
sous.
Le circuit frigorifique est « hermétiquement fermé » et contient
le fluide frigorigène fluoré R407C répertorié dans le protocole
de Kyoto. Vous trouverez la valeur PRG (potentiel de réchauffe-
1
6

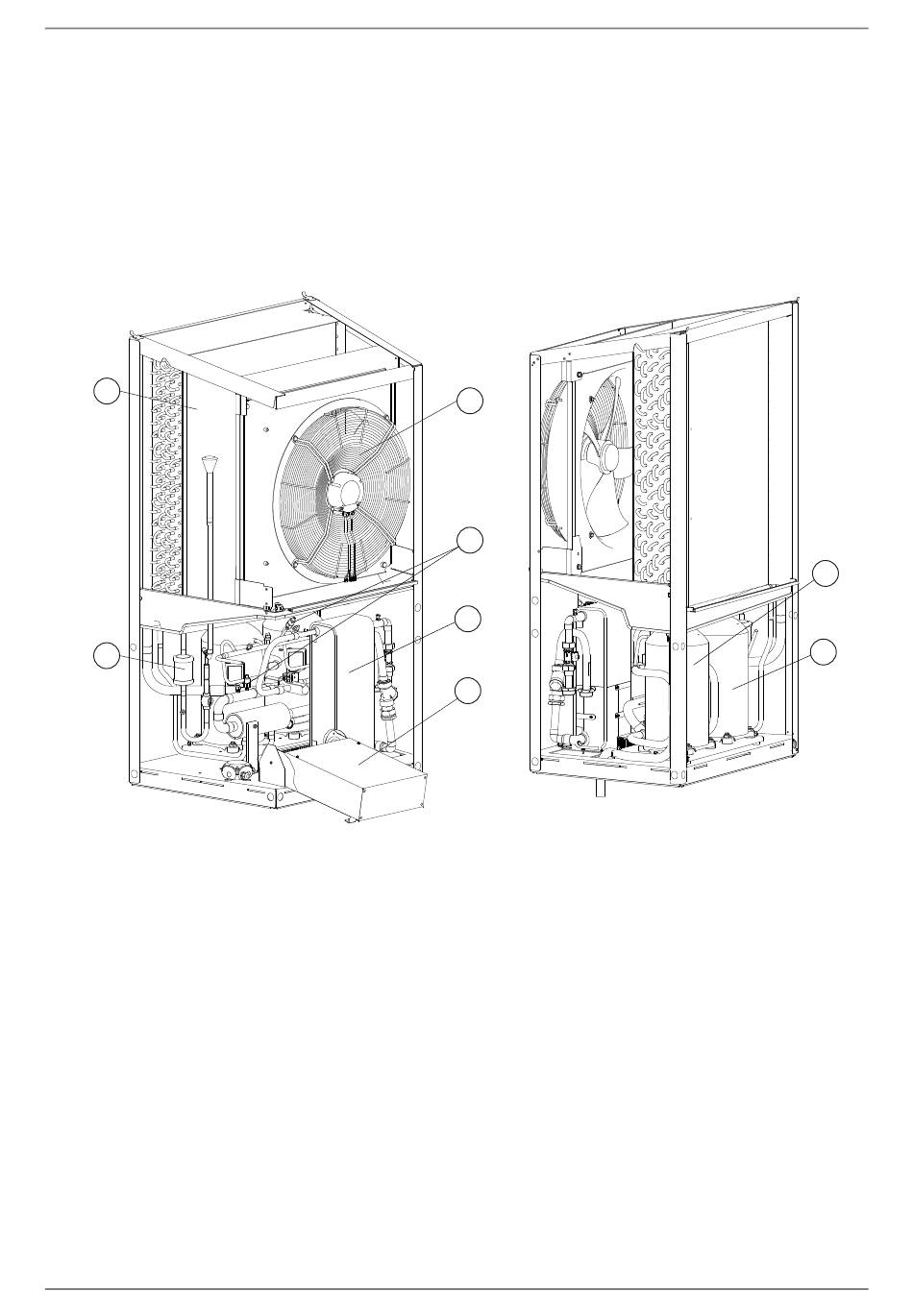

1) Évaporateur
2) Ventilateur
3) Boîtier électrique
4) Pressostats
5) Condenseur
6) Filtre déshydrateur
7) Compresseur1
8) Compresseur2
3.2 Boîtier électrique
Le boîtier électrique placé dans l'appareil peut être retiré après
avoir enlevé l'habillage frontal inférieur et dévissé la vis de fixa-
tion.
Dans le boîtier électrique se trouvent les bornes de raccorde-
ment au secteur ainsi que les contacteurs de puissance, les uni-
tés du démarreur progressif et l'unité de régulation avancée (ré-
gulateur du circuit frigorifique). Le régulateur du circuit
frigorifique surveille et commande tous les signaux de la pompe
à chaleur et communique avec le gestionnaire de pompe à cha-
leur.
FR-4
ment global) et l'équivalent CO
pitre Informations sur les appareils. Il est sans HCFC, non in-
flammable et ne détruit pas la couche d'ozone.
2
4
5
3
Les lignes de puissance et de communication, qui doivent être
posées séparément les unes des autres, sont acheminées par la
zone de passage des câbles jusqu'à la plaque de base du boîtier
électrique.
3.3 Gestionnaire de pompe à
chaleur
Le gestionnaire de pompe à chaleur compris dans les fourni-
tures doit être utilisé pour le fonctionnement de la pompe à
chaleur air/eau.
Le gestionnaire de pompe à chaleur est un appareil de com-
mande et de régulation électronique facile à utiliser. Il com-
mande et surveille l'ensemble de l'installation de chauffage en
fonction de la température extérieure, la production d'eau
chaude sanitaire et les dispositifs de sécurité.
Les sondes de température demandée et de température exté-
rieure à monter par le client et le matériel de fixation sont four-
nis avec le gestionnaire de pompe à chaleur.
Le mode de fonctionnement et l'utilisation du gestionnaire de
pompe à chaleur sont décrits dans les instructions d'utilisation
livrées avec l'appareil.
452166.66.11c · FD 0212
LA 35TBS
du fluide frigorigène au cha-
2
8
7
