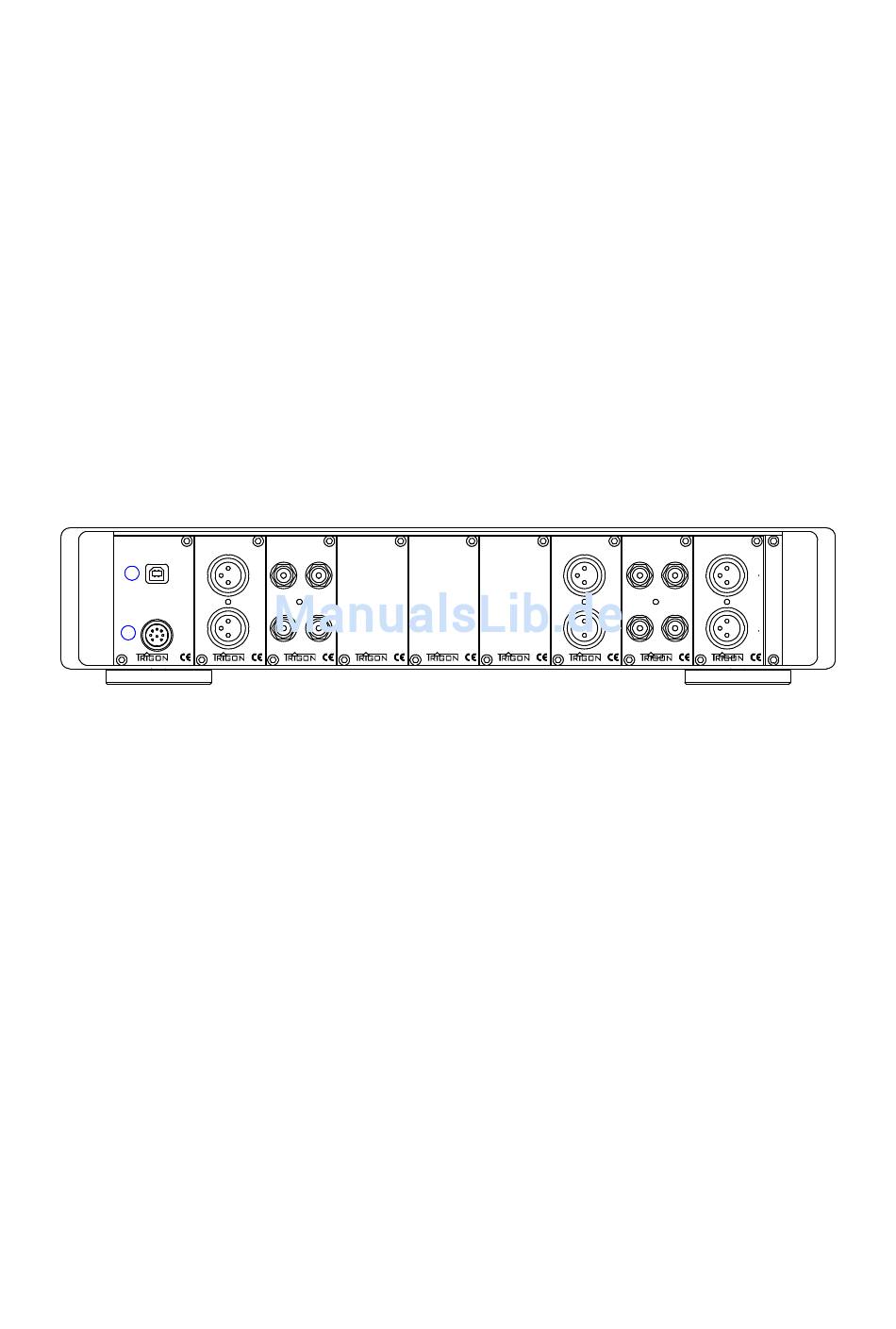

3.2 Die Anschlüsse auf der Rückseite
Auf der Rückseite der
mindestens ein Eingangsmodul und mindestens ein Ausgangsmodul benötigt, damit
Dialog
der
den Betrieb aufnimmt. Ist dies nicht der Fall, so erhalten Sie auf dem
Display (14) eine entsprechende Nachricht.
Werkseitig gehören drei Module zur Grundausstattung der DIALOG. Für jedes Modul
gibt es ein eigene Bedienungsanleitung als Unterpunkt zu Punkt 4 Module.
Dialog
Der
- Vorverstärker ist ohne Module eigentlich noch gar kein Verstärker,
sonder lediglich eine Steuerzentrale und ein Netzteil. Allerdings befindet sich hier ein
Großteil der "Intelligenz" des Gesamtgerätes, nämlich der Hauptmikroprozessor, der
die gesamte Steuerungssoftware enthält. Erst die Module enthalten Elektronik der
Audiotechnik, d.h. der Verstärkerelektronik.
SLOT-8
POWER SUPPLY
BAL-OUTPUT
Dialog
Dialog
SERVICE
19
DC-POWER INPUT
20
[19]
USB-SERVICE Buchse
Dialog
Der
ist so konstruiert, dass im Laufe der Zeit immer wieder neue Module
entwickelt werden können, die allerdings zur Ansteuerung immer auch die passende
Software benötigen. Damit Sie auch bei einem späteren Erwerb eines neu
entwickelten Moduls dieses auch im
Möglichkeit geschaffen, auf den Steuerprozessor die aktuelle Software aufzuspielen.
Bitte beachten Sie in Zukunft unsere Internetseite, um sich über die gerade aktuelle
Software-Version zu informieren. Wir werden die jeweils aktuelle Software dort zum
Download zur Verfügung stellen.
Im SET-Menü des
Informationen über die gerade im
Die für den Aufspielvorgang benötigte Software sowie eine genaue Beschreibung
über das Verfahren, wie die Betriebssoftware in den
ebenfalls auf unserer Internetseite zur Verfügung stehen.
[20]
DC-POWER INPUT
An diese Buchse wird das entsprechende Kabel des
Dialog
Der
wird mit niedrigen Gleichspannungen aus dem externen Netzteil
versorgt. Lebensgefährliche Spannungen liegen hier nicht an.
Dialog
können acht Module eingeschoben werden. Es wird
Dialog
Rückseite
SLOT-7
SLOT-6
UNBAL-OUTPUT
BLANK MODUL
Dialog
Dialog
MAIN
REC
L
L
R
R
Dialog
Dialog
befindet sich auch ein Untermenü "Infos", wo Sie
Dialog
SLOT-5
SLOT-4
SLOT-3
BLANK MODUL
BLANK MODUL
BAL-INPUT
Dialog
Dialog
Dialog
verwenden können, haben wir eine
aufgespielte Softwareversion erhalten.
Dialog
Dialog
SLOT-2
SLOT-1
UNBAL-INPUT
BAL-INPUT
Dialog
Dialog
B
A
L
L
L
R
R
R
eingespielt wird, wird
-Netzteils eingesteckt.
13
