[■] Helligkeit
In diesem Menüpunkt kann die Displayhelligkeit eingestellt werden. Das Textdisplay
(14)
besitzt vier Helligkeitsstufen, die Helligkeit der Lautstärkeanzeige kann beliebige
Werte zwischen 10% und 100% annehmen .
Dieser Wert kann mit dem Lautstärkeknopf
(16)
oder auch mit den waagerechten
Pfeiltasten
(11)
und
(12)
eingestellt werden. Gespeichert wird der Wert, der beim
Verlassen dieses Menüpunktes eingestellt ist.
[■] Sprache
Hier kann die Sprache ausgewählt werden, die auf dem Textdisplay ausgegeben
wird. Die Auswahl der Sprache erfolgt mit den Pfeiltastenasten
(11)
und (12).
(Derzeit stehen zwei Sprachen zur Auswahl: Deutsch (Taste 11) und Englisch (Taste 12))
[■] Infos
Wenn Sie sich in diesem Menüpunkt befinden, können Sie nach dem Drücken der
rechten Pfeiltaste
(12)
Informationen über die Softwareversion erhalten, mit der
Dialog
augenblicklich der
betrieben wird.

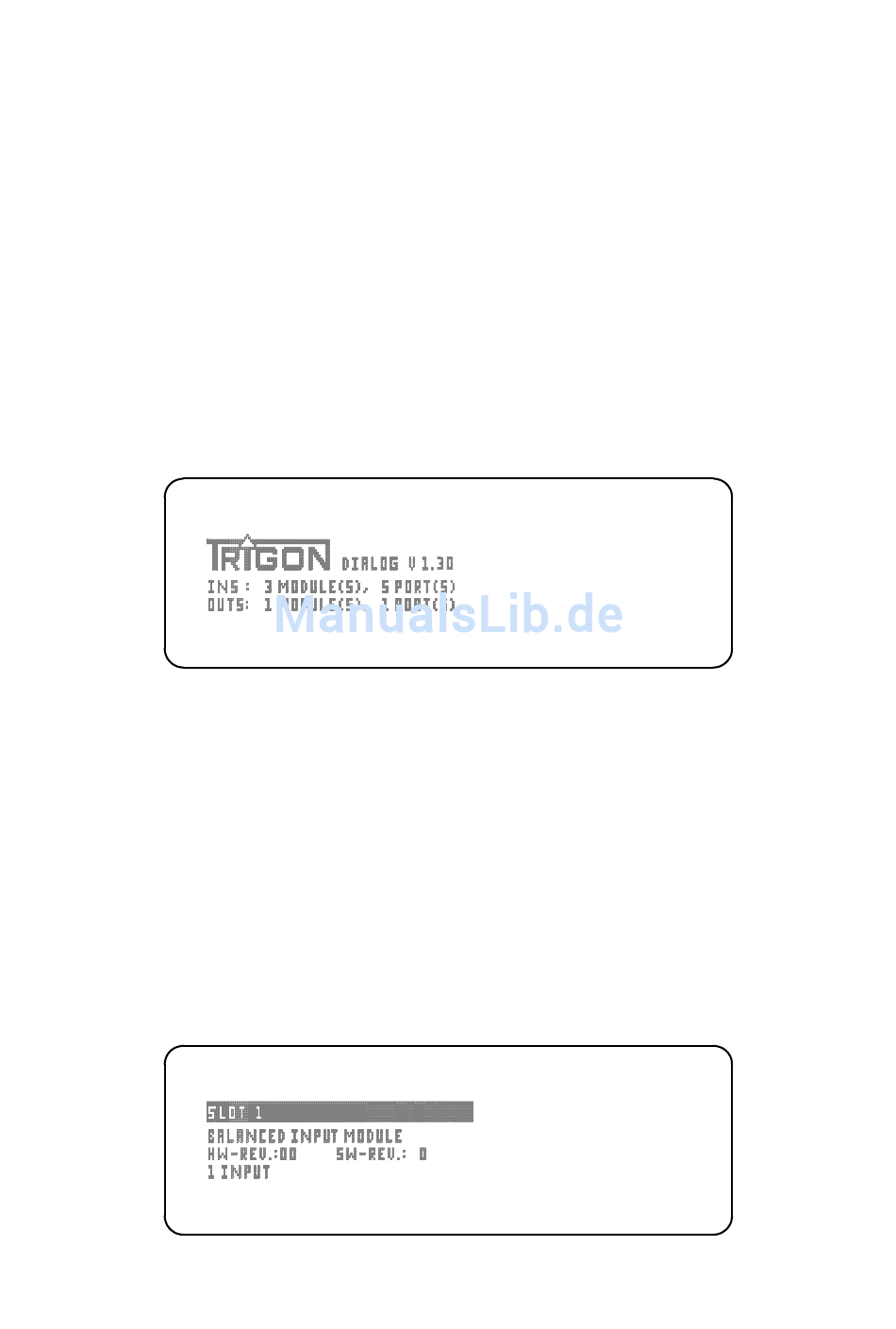

Trigon
Diese Information steht in der ersten Zeile direkt hinter dem
Logo.
In der zweiten Zeile [INS] erhalten Sie Informationen über die Anzahl der
eingebauten Eingangsmodule und über die Anzahl der damit zur Verfügung
stehenden Eingänge.
In der Dritten Zeile [OUTS} erhalten Sie Informationen über die Anzahl der
eingebauten Ausgangsmodule und über die Anzahl der damit zur Verfügung
stehenden Ausgänge.
Ein weiterer Druck auf die rechte Pfeiltaste
(12)
öffnet die Informationsanzeige der
einzelnen Modul Slots (Modulschächte). Je nachdem in welchem Slot ein Modul
eingesteckt ist, erhalten Sie nun genaue Informationen über das eingesteckte Modul.
In diesem Beispiel: In Slot 1 befindet sich ein Balanced Input Modul mit der Hardware Revision 0 und
der Software Revision 0. Dieses Modul verfügt über einen Input.
22
