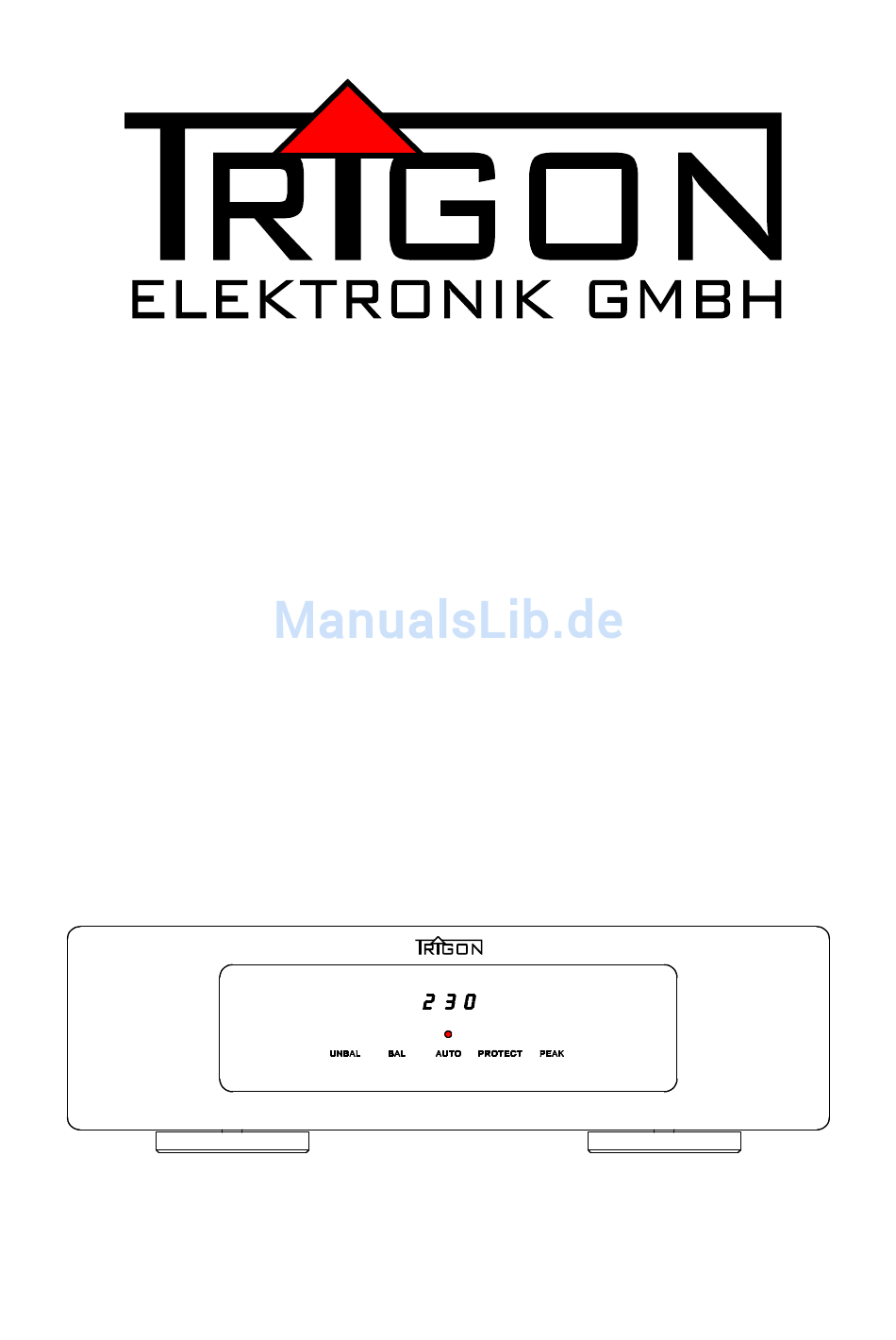

- Seite 1 Bedienungsanleitung für MONO-ENDSTUFE TRE-50M...
- Seite 2 Vorwort Kurzbeschreibung Bei der Endstufe TRE-50M handelt es sich um einen HiFi-Leistungsverstärker für den Heimgebrauch. Die Endstufe ist in Monotechnologie aufgebaut, d.h. für eine Stereoanwendung werden mindestens zwei Geräte benötigt. Der Vorteil gegenüber einem Endverstärker in Stereotechnologie liegt darin, dass die Endstufen nahe der Lautsprecherbox aufgestellt werden können und dadurch lange,...
- Seite 3 Einfacher und sicherer geht es allerdings mit der Automatikfunktion ( nähere Infos unter Punkt 4, 10, 16 ) Das Display auf der Frontseite 1. Dreistelliges Digitalvoltmeter Dieses Voltmeter zeigt Ihnen die gerade an der Netzeingangsbuchse anliegende Netzspannung an. Es lässt sich mit der Taste 12 auf der Rückseite der Endstufe ein- bzw.
- Seite 4 4. LED-Anzeige AUTO Diese Anzeige leuchtet auf, wenn Sie mit der Taste 10 den Automatikbetrieb eingeschaltet haben. Die Endstufe schaltet sich nun automatisch ein, sobald eine Steuerspannung von 4 – 10 Volt über die Buchse 16 angelegt wird. Diese praktische Funktion werden Sie schnell zu Schätzen wissen, da Sie zum Ein- bzw.
- Seite 5 Die Anschlüsse und Bedienungselemente auf der Rückseite 300mm 7. Netzbuchse mit Schmelzsicherung Hier wird das mitgelieferte hochwertige Netzkabel vom Typ TRIGON VOLT eingesteckt. Sollte einmal der Fall eintreten, dass die Schmelzsicherung durchgebrannt ist, muss das Netzkabel aus der Buchse ( und der Steckdose ) gezogen werden. Nun kann mit einem kleinen Schraubendreher das Sicherungsfach geöffnet und eine...
- Seite 6 10. Taste AUTO Mit dieser Taste wird der automatische Einschaltmodus ein- bzw. ausgeschaltet. Die Anzeige-LED 4 auf der Frontseite signalisiert den Automatikmodus. 11. Taste BAL/UNBAL Mit dieser Taste wird der symmetrische oder asymmetrische Eingang angewählt. Die Anzeige-LED´s 2 und 3 zeigen den jeweils angewählten Kanal an. 12.
-
Seite 8: Technische Daten
: 300 x 89.5 x 400 mm ( BxHxT ) Änderungen vorbehalten Herstellung und Konstruktion bei: LivingAudio Trigon Elektronik GmbH Vertrieb in Deutschland durch: Crumbacher Str. 60 D-34277 Fuldabrück - Bergshausen M u s i c C o m p o n e n t s Tel.: +49 (0) 561 - 20753880...
