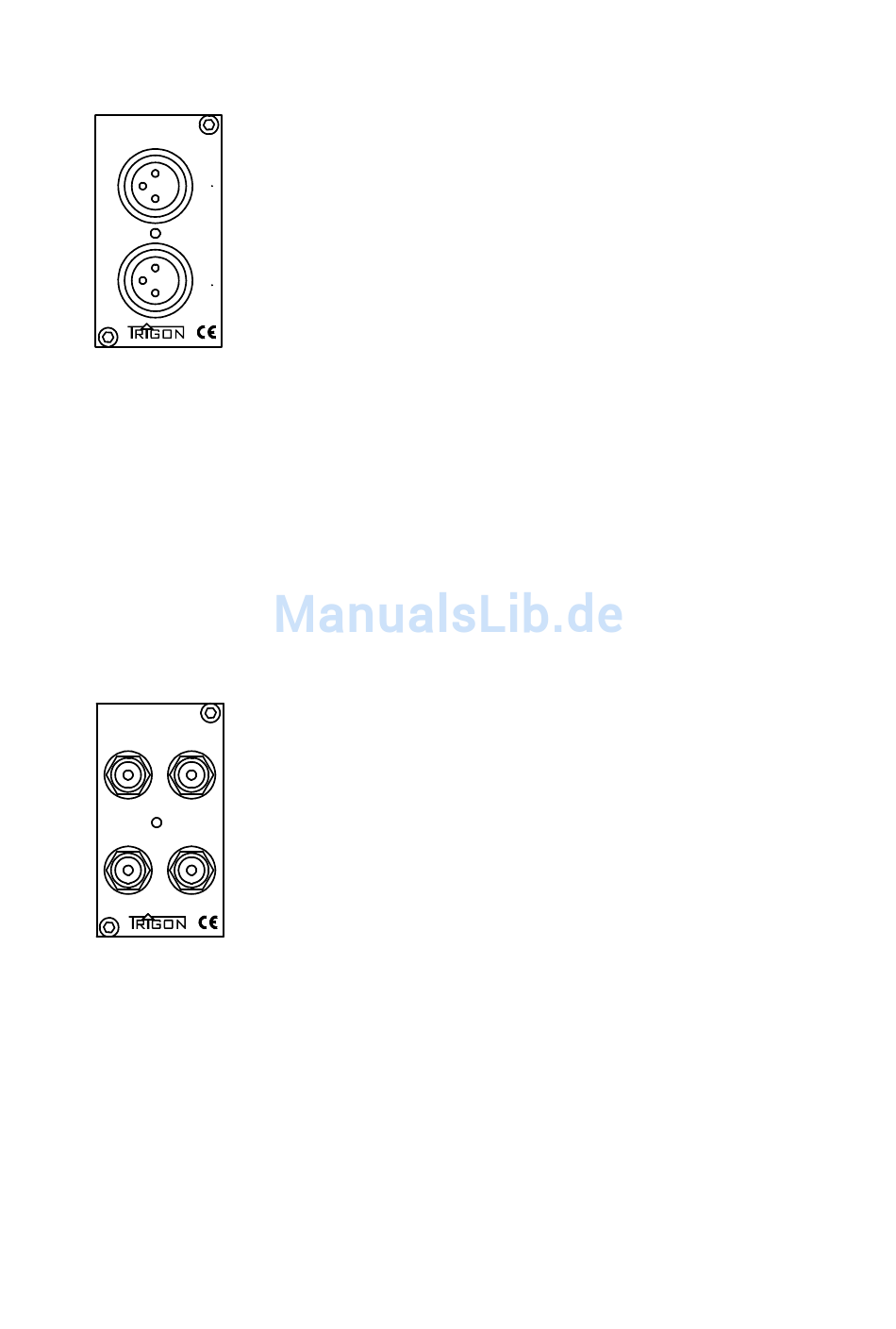

4.3 Modul BAL-INPUT
BAL-INPUT
Dialog
2
L
3
1
2
3
R
1
Die PIN-Belegung ist wie folgt ausgeführt:
Pin 1 = Masse (Ground)
Pin 2 = Signal +
Pin 3 = Signal –
Es können bis zu sieben BAL-INPUT Module im
Verwendung eines BAL-OUTPUT Moduls entsteht so ein komplett symmetrischer
Vorverstärker mit sieben symmetrischen Anschlussoptionen für Quellengeräte.
4.4 Modul UNBAL-OUTPUT
UNBAL-OUTPUT
Dialog
MAIN
REC
L
R
An den REC-Buchsen lässt sich z.B. ein Aufnahmegerät (Tonbandgerät,
Cassettendeck etc.) anschließen. Die Quelle, bzw. der Eingang, von dem
aufgenommen werden soll ist unabhängig vom gerade abgehörten Eingang frei
wählbar. Auch ein separater Kopfhörerverstärker würde an diesem Buchsenpaar
angeschlossen.
Bei Verwendung mehrerer UNBAL-OUTPUT Module wird der REC-Ausgang immer
parallel angesteuert, d.h. an jedem REC-Ausgang liegt dasselbe Signal an. Die
einzelnen Ausgänge selbst sind aber immer elektronisch voneinander getrennt.
Bei Verwendung mehrerer UNBAL-OUTPUT-Module wird die Lautstärke vom
Master-Lautstärkesteller (16) für alle Ausgangsmodule gleichzeitig eingestellt, jedoch
lässt sich eine Voreinpegelung individuell für jedes Modul vornehmen. Die einzelnen
Ausgänge selbst sind immer elektronisch voneinander getrennt.
Das Modul BAL-INPUT beinhaltet einen symmetrischen
Stereo-Eingang für Quellengeräte mit Line-Pegel (z.B.
CD-Player).
Bei Verwendung mehrerer BAL-INPUT-Module lassen
sich die einzelnen Module unabhängig voneinander
einpegeln. Dadurch lässt sich bei verschieden "lauten"
Quellengeräten die Lautstärke so anpassen, dass sich
keine großen Lautstärkesprünge ergeben, wenn zwischen
den Eingängen umgeschaltet wird.
Das
Modul
UNBAL-OUTPUT
Lautstärkeknopf (16) regelbaren Vorverstärker-Ausgang
MAIN und einen RECORD-Ausgang zum Anschluss
eines Aufnahmegerätes.
An
den
MAIN-Ausgang
Leistungsverstärker oder ein Lautsprecher mit aktiver
Verstärkerelektronik
Impedanz ist mit 47 Ohm so niedrig, dass auch längere
Verbindungskabel (bis zu 8 Meter) verwendet werden
können.
Dialog
betrieben werden. Bei
enthält
wird
in
der
angeschlossen.
einen
per
Regel
ein
Die
Ausgangs-
30
