Einleitung
1.8

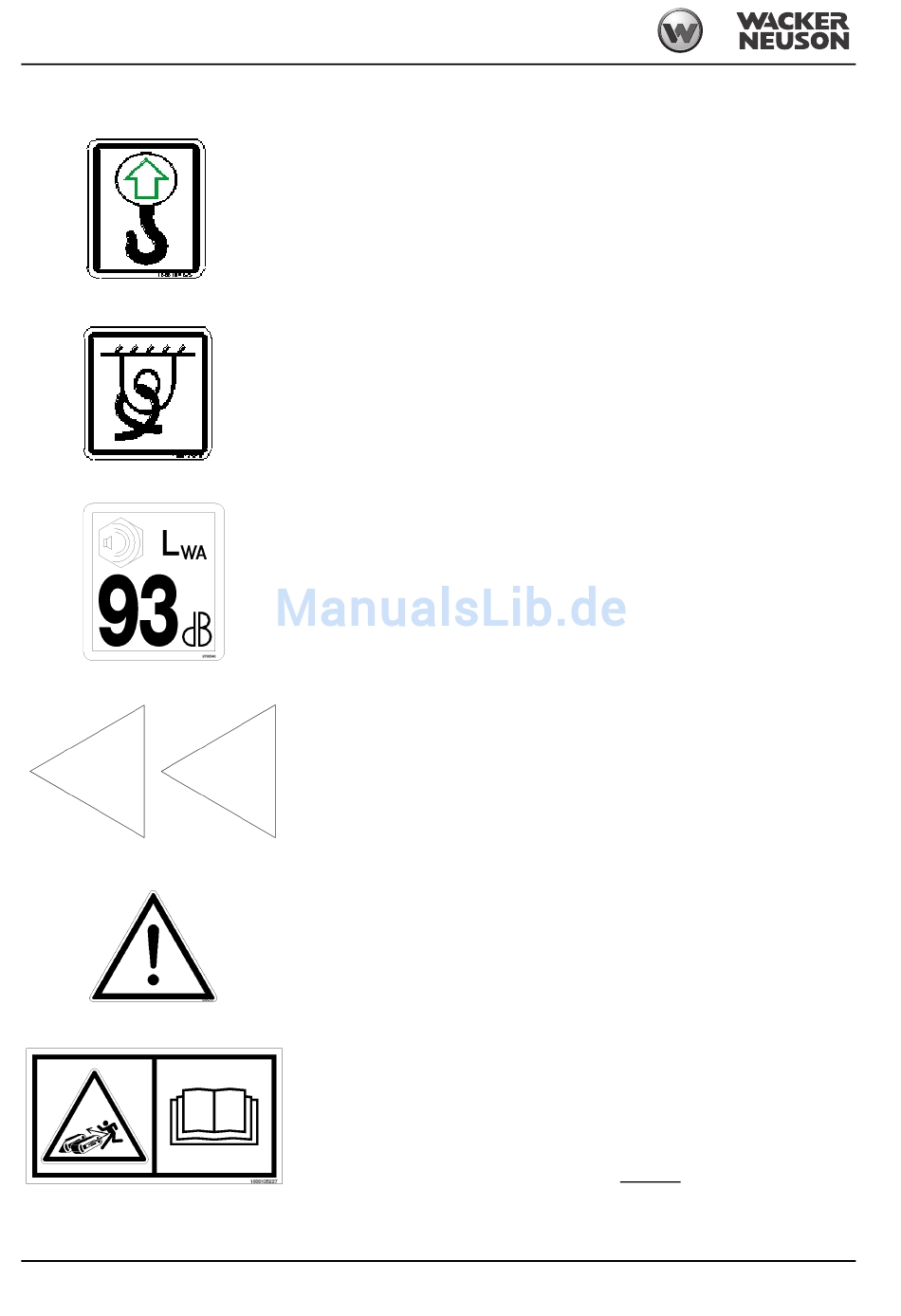

Schilder und Symbole
Abb. 5:
Schild Halteösen
Abb. 6:
Schild zur Verzurrung der Anschlagpunkte
Abb. 7:
Schild zur Angabe der Geräuschemission
Abb. 8:
Richtungspfeile
Abb. 9:
Gefahrenschild
Abb. 10: Laufketten spannen
1-8
Bedeutung
An den Halteösen wird das Fahrzeug gehoben
Angebracht
Am Planierschild links+rechts, am Armsystem links+rechts
Bedeutung
Weist auf die Anschlagpunkte für die Verzurrung am Fahrzeug hin.
An den Anschlagpunkten wird das Fahrzeug bei Verladung und Transport verzurrt.
Angebracht
Am Planierschild links+rechts, am Unterwagen links+rechts
Bedeutung
Angabe der Geräuschpegel, die vom Fahrzeug erzeugt werden.
L
= Schalleistungspegel
WA
Angebracht
Vorne auf der Motorhaube
Bedeutung
Dieser Aufkleber zeigt die Vorwärts-Fahrtrichtung an.
Angebracht
Am Unterwagen links/rechts
Bedeutung
Allgemeiner Gefahrenhinweis
Dieses Symbol soll Personen, die sich in der Nähe des Baggers befinden, vor einer
allgemeinen Gefahr warnen, die innerhalb des Gefahrenbereichs um das Fahrzeug herum
besteht.
Angebracht
Am Armsystem links/rechts
Bedeutung
Der Aufkleber beinhaltet folgende Aussagen:
• Achtung, Gefahr spritzendes Fett!
• Bevor sie am Kettenspanner arbeiten unbedingt die Betriebsanleitung lesen.
Den Anweisungen dieses Sicherheitsaufklebers ist unbedingt Folge zu leisten!
Angebracht
Am Fahrwerk
BA 1404 DE - Ausgabe 2.0 * * 1404b110.fm
