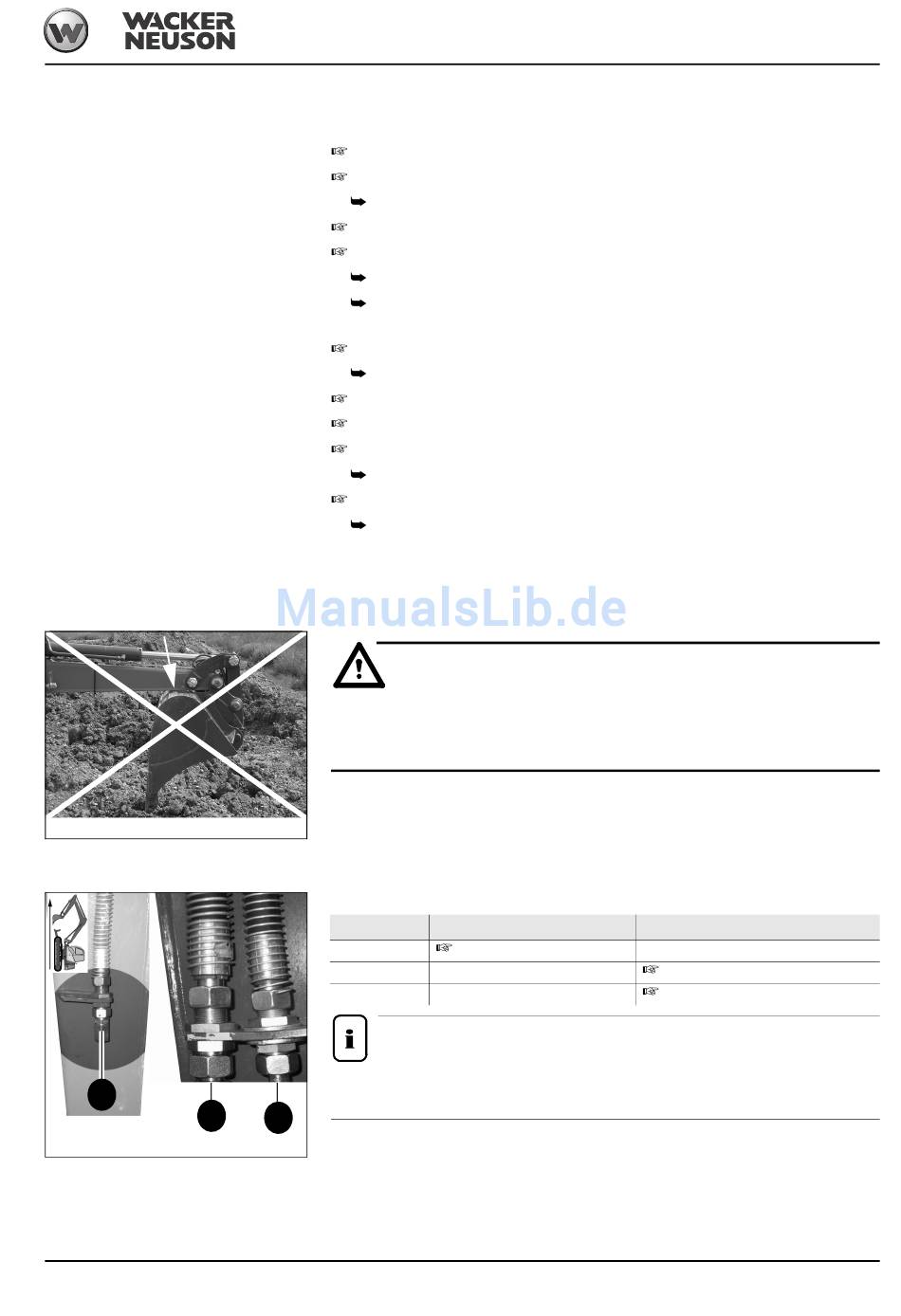

Anschlüsse Für Die Zusatzhydraulik - Wacker Neuson 1404 Betriebsanleitung

Abb. 84: mögliche Beschädigung
Anschlüsse für die Zusatzhydraulik
T
U
Abb. 85: Anschlüsse für die Zusatzhydraulik
BA 1404 DE - Ausgabe 2.0 * 1404b340.fm
Ablegen des Anbaugerätes
Wie folgt vorgehen:
Anbauwerkzeug bis ca. 5 - 10 cm über Bodenniveau absenken
Schalter 50 betätigen
Der Warnsummer ertönt
Fusstaster 33 drücken und gedrückt halten
Planierschild (heben bis zum Anschlag) betätigen.
Der Schnellwechsler öffnet sich und entkuppelt das Anbauwerkzeug.
Durch die optische Kontrollvorrichtung K (rot) wird der komplett geöffnete Wechsler
signalisiert.
Löffelzylinder einfahren
Löffel ablegen
Armsystem anheben
Fusstaster 33 loslassen
Planierschild (heben bis zum Anschlag) betätigen.
Der Schnellwechsler schließt sich.
Schalter 50 ausschalten
Warnsummer erlischt
Hochlöffelbetrieb
Die Wacker Neuson Tieflöffel können auch bedingt für den Hochlöffelbetrieb verwendet
werden.
Gefahr
Der Löffel darf im Hochlöffelbetrieb nicht ganz ausgedreht werden
(siehe
Löffelboden auf den Löffelstiel schlägt.
Anschluss Löffelstiel links
T
U
V
Hinweis!
Zum Anschließen der Zusatzhydraulik an Anbauwerkzeuge beachten Sie die
Bedienungsanleitung des Anbauwerkzeugherstellers.
V
!
Abb. 84), da die Gefahr eines Löffelstielbruches besteht, wenn der
Druckleitung
Bedienung
Löffelstiel rechts
Rücklaufleitung groß
Druckleitung
3-49
