Bedienung
Bedienung
Z
K

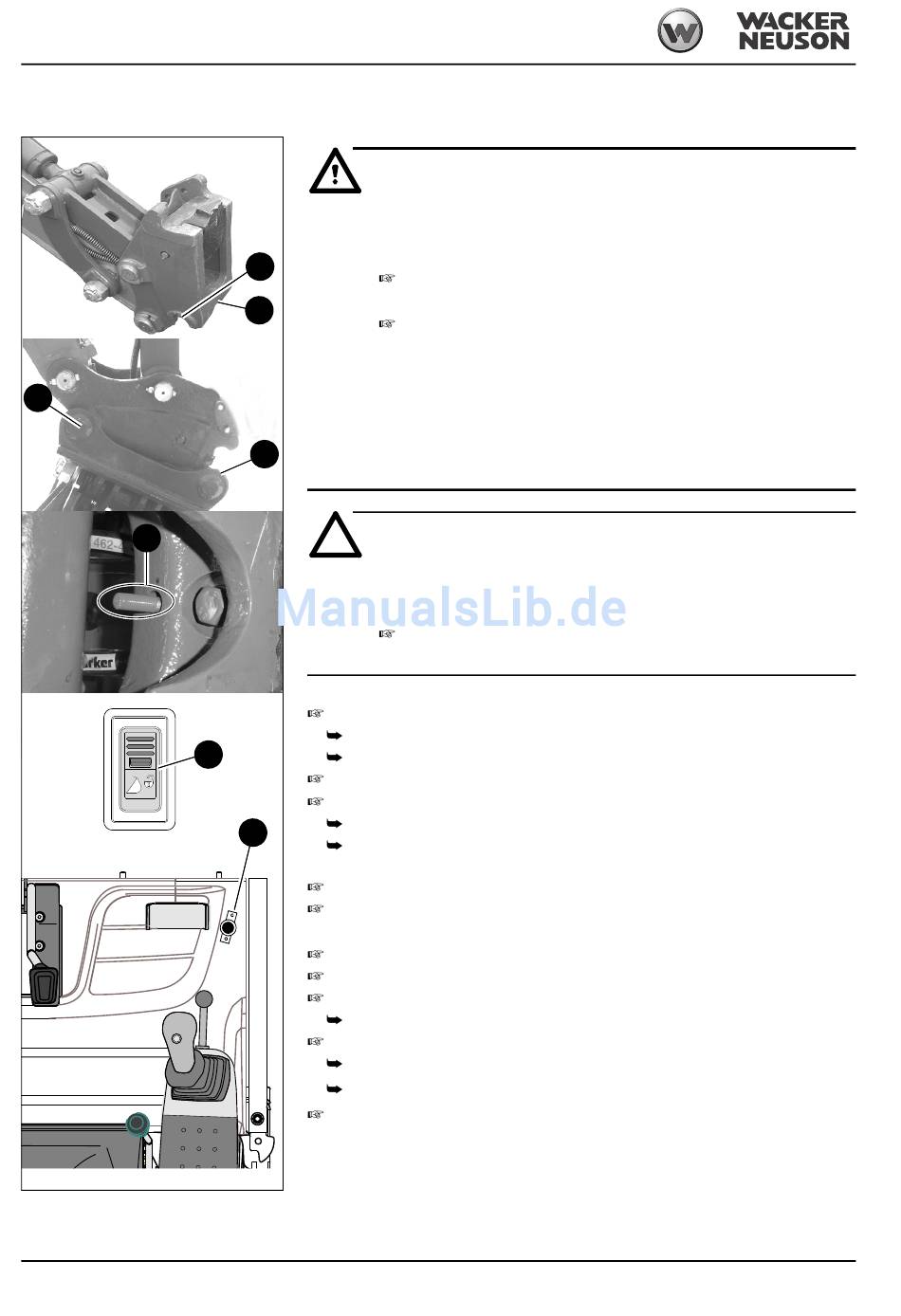

Abb. 83: Schnellwechselsystem
3-48
Aufnehmen eines Anbaugerätes
Es darf sich keine Person im Gefahrenbereich befinden!
A
K
Aus Sicherheitsgründen soll bevorzugt nur die Funktion
D
Planierschild heben zum Öffnen/Schließen verwendet werden!
Wie folgt vorgehen:
Schalter 50 betätigen.
Der Warnsummer ertönt.
50
Das hydraulische Schnellwechselsystem ist aktiviert und kann betätigt werden.
Fusstaster 33 drücken und gedrückt halten.
Planierschild (heben bis zum Anschlag) betätigen.
Der Schnellwechsler öffnet sich.
33
Durch die optische Kontrollvorrichtung K (rot) wird der komplett geöffnete
Schnellwechsler signalisiert.
Die baggerseitige Halbschale A in den Bolzen Z der Löffelaufnahme einhängen.
Das Anbauwerkzeug durch Betätigung des Löffelzylinders eindrehen, damit auch der
zweite Bolzen D des Anbauwerkzeuges am Schnellwechsler aufliegt.
Kontrollieren ob der Löffel mit dem zweiten Bolzen D am Schnellwechsler aufliegt.
Fusstaster 33 loslassen.
Planierschild (heben bis zum Anschlag) betätigen.
Der Schnellwechsler schließt sich.
Schalter 50 ausschalten.
Warnsummer erlischt.
Das hydraulische Schnellwechselsystem ist deaktiviert.
Löffel auf festen Sitz überprüfen!
Gefahr
!
Vor der Arbeit ist sich zu vergewissern, dass das Werkzeug einwandfrei und
voll funktionstüchtig gehalten wird.
Zum Beispiel durch eine kurze rasche Abfolge von Löffelstiel- bzw.
Löffelbewegungen knapp überhalb des Bodenniveaus.
Das Arbeitsgerät keinesfalls mit fehlerhafter Verriegelung in Betrieb
nehmen!
Systemtechnisch bedingt öffnet/schließt der hydraulische Schnellwechsler mit
den Funktionen Planierschild, Zusatzhydraulik, Hubarm schwenken und
Oberwagen drehen.
Achtung!
Optische Kontrollvorrichtung K muss vollständig eingefahren sein.
Sollte diese noch sichtbar sein, oder wenn Sie sich nicht sicher sind, ob der
Löffel spielfrei mit der Maschine verbunden ist:
So ist unverzüglich die Ursache zu erkunden und das Problem zu
beseitigen!
BA 1404 DE - Ausgabe 2.0 * * 1404b340.fm
