... Einbau der Einsteckkarten
Einkammer-Gehäuse
1 Deckel
2 LCD-Anzeiger
3 Steckplatz OC1

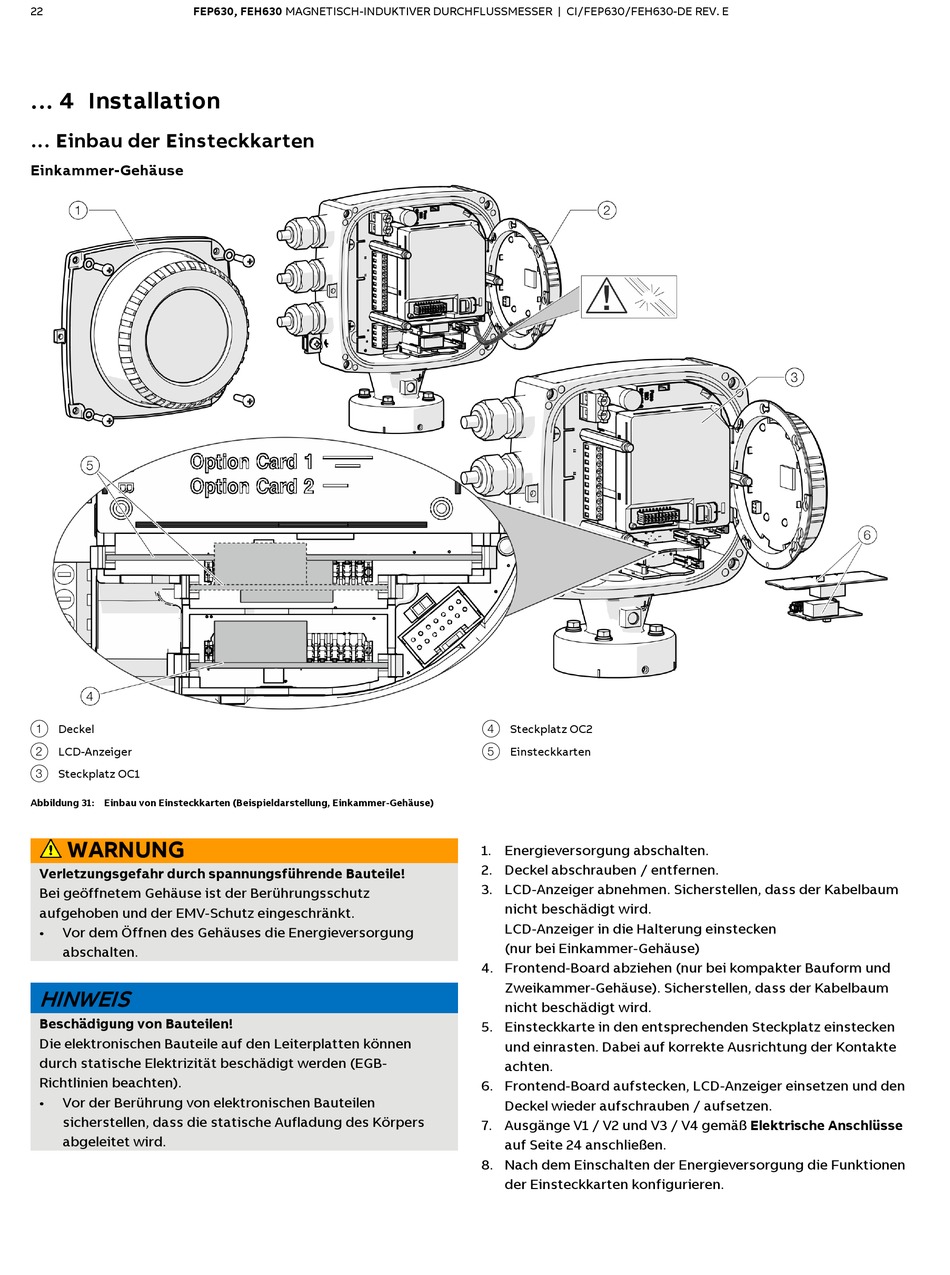

Abbildung 31: Einbau von Einsteckkarten (Beispieldarstellung, Einkammer-Gehäuse)
WARNUNG
Verletzungsgefahr durch spannungsführende Bauteile!
Bei geöffnetem Gehäuse ist der Berührungsschutz
aufgehoben und der EMV-Schutz eingeschränkt.
• Vor dem Öffnen des Gehäuses die Energieversorgung
abschalten.
HINWEIS
Beschädigung von Bauteilen!
Die elektronischen Bauteile auf den Leiterplatten können
durch statische Elektrizität beschädigt werden (EGB-
Richtlinien beachten).
• Vor der Berührung von elektronischen Bauteilen
sicherstellen, dass die statische Aufladung des Körpers
abgeleitet wird.
4 Steckplatz OC2
5 Einsteckkarten
1. Energieversorgung abschalten.
2. Deckel abschrauben / entfernen.
3. LCD-Anzeiger abnehmen. Sicherstellen, dass der Kabelbaum
nicht beschädigt wird.
LCD-Anzeiger in die Halterung einstecken
(nur bei Einkammer-Gehäuse)
4. Frontend-Board abziehen (nur bei kompakter Bauform und
Zweikammer-Gehäuse). Sicherstellen, dass der Kabelbaum
nicht beschädigt wird.
5. Einsteckkarte in den entsprechenden Steckplatz einstecken
und einrasten. Dabei auf korrekte Ausrichtung der Kontakte
achten.
6. Frontend-Board aufstecken, LCD-Anzeiger einsetzen und den
Deckel wieder aufschrauben / aufsetzen.
7. Ausgänge V1 / V2 und V3 / V4 gemäß Elektrische Anschlüsse
auf Seite 24 anschließen.
8. Nach dem Einschalten der Energieversorgung die Funktionen
der Einsteckkarten konfigurieren.
