FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | CI/FEP630/FEH630-DE REV. E

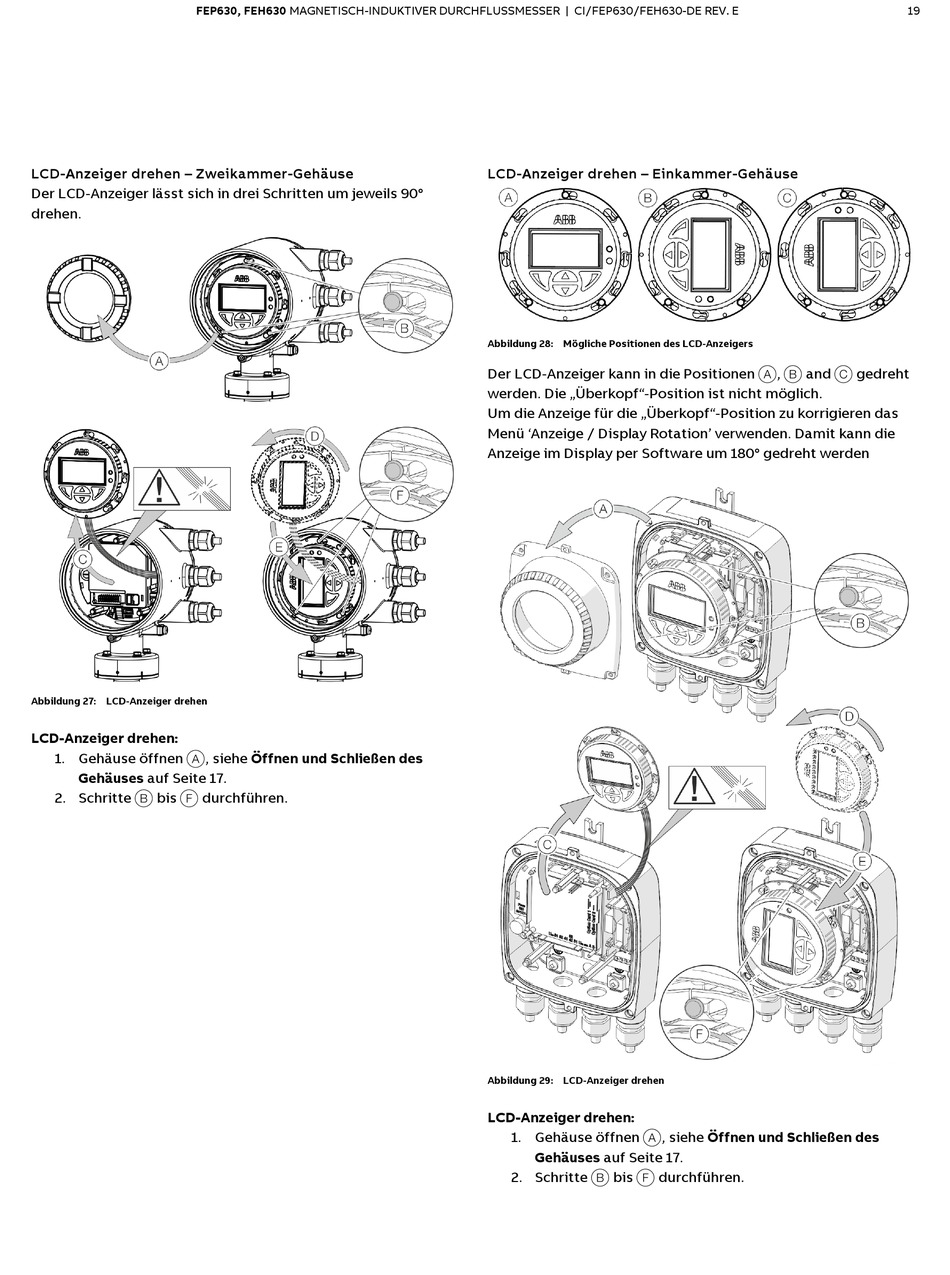

LCD-Anzeiger drehen – Zweikammer-Gehäuse
Der LCD-Anzeiger lässt sich in drei Schritten um jeweils 90°
drehen.
Abbildung 27: LCD-Anzeiger drehen
LCD-Anzeiger drehen:
, siehe Öffnen und Schließen des
1. Gehäuse öffnen A
Gehäuses auf Seite 17.
2. Schritte bis durchführen.
B F
LCD-Anzeiger drehen – Einkammer-Gehäuse
Abbildung 28: Mögliche Positionen des LCD-Anzeigers
Der LCD-Anzeiger kann in die Positionen
werden. Die „Überkopf"-Position ist nicht möglich.
Um die Anzeige für die „Überkopf"-Position zu korrigieren das
Menü 'Anzeige / Display Rotation' verwenden. Damit kann die
Anzeige im Display per Software um 180° gedreht werden
Abbildung 29: LCD-Anzeiger drehen
LCD-Anzeiger drehen:
1. Gehäuse öffnen A , siehe Öffnen und Schließen des
Gehäuses auf Seite 17.
2. Schritte B bis F durchführen.
19
A , B and C gedreht
