FMT430, FMT450 THERMISCHER MASSE-DURCHFLUSSMESSER | OI/FMT430/450-DE REV. B

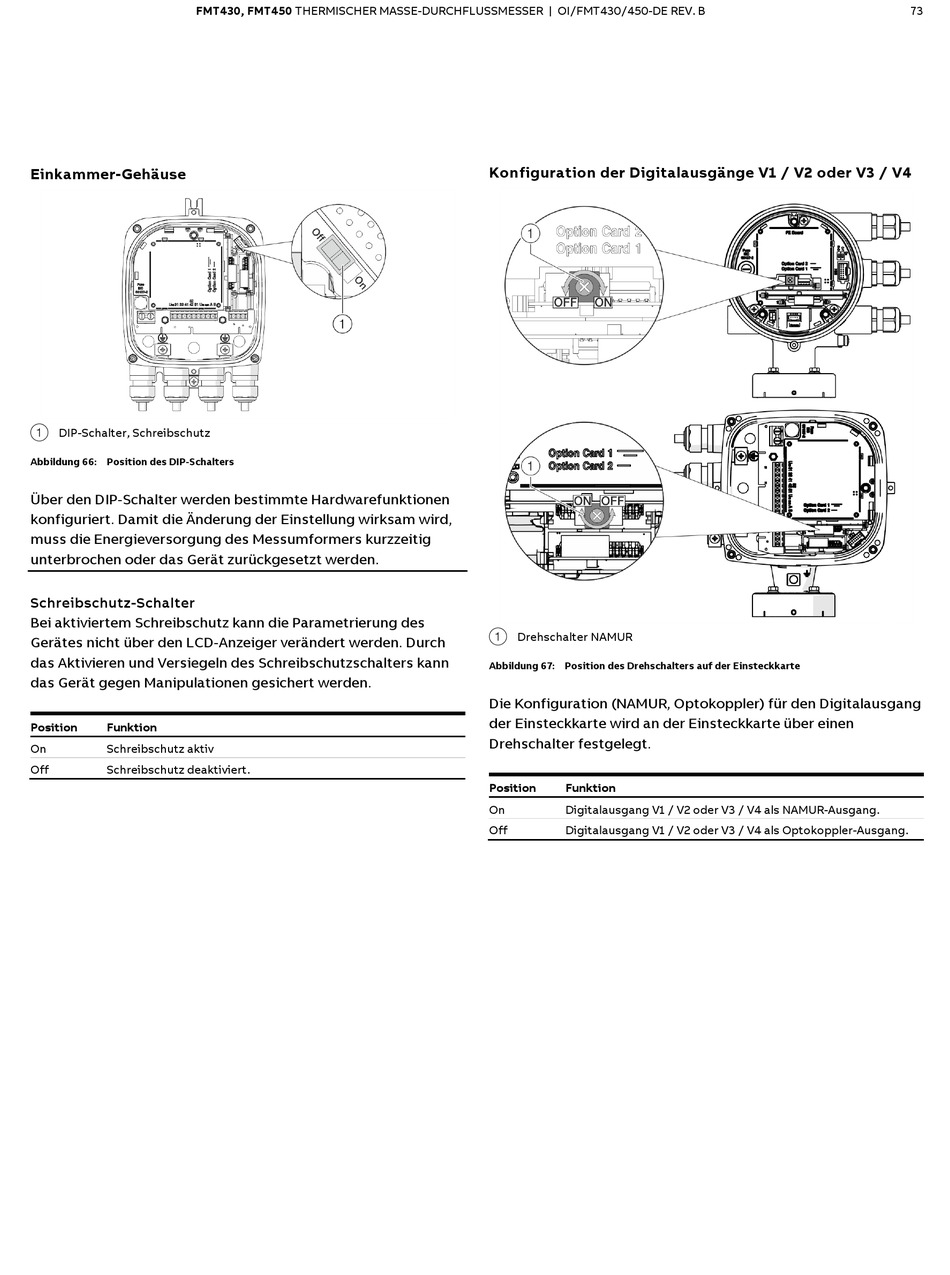

Einkammer-Gehäuse
1 DIP-Schalter, Schreibschutz
Abbildung 66: Position des DIP-Schalters
Über den DIP-Schalter werden bestimmte Hardwarefunktionen
konfiguriert. Damit die Änderung der Einstellung wirksam wird,
muss die Energieversorgung des Messumformers kurzzeitig
unterbrochen oder das Gerät zurückgesetzt werden.
Schreibschutz-Schalter
Bei aktiviertem Schreibschutz kann die Parametrierung des
Gerätes nicht über den LCD-Anzeiger verändert werden. Durch
das Aktivieren und Versiegeln des Schreibschutzschalters kann
das Gerät gegen Manipulationen gesichert werden.
Position Funktion
On Schreibschutz aktiv
Off Schreibschutz deaktiviert.
Konfiguration der Digitalausgänge V1 / V2 oder V3 / V4
1 Drehschalter NAMUR
Abbildung 67: Position des Drehschalters auf der Einsteckkarte
Die Konfiguration (NAMUR, Optokoppler) für den Digitalausgang
der Einsteckkarte wird an der Einsteckkarte über einen
Drehschalter festgelegt.
Position Funktion
On Digitalausgang V1 / V2 oder V3 / V4 als NAMUR-Ausgang.
Off Digitalausgang V1 / V2 oder V3 / V4 als Optokoppler-Ausgang.
73
