16 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | CI/FEP630/FEH630-DE REV. E
... 4 Installation
... Montage des Messumformers in getrennter Bauform
1 Lochbild für Befestigungsbohrungen
2 Innengewinde (entweder ½ in NPT oder M20 × 1,5), siehe
Modellkodierung. Beim ½ in NPT befindet sich statt der
Kabelverschraubung ein Stopfen.

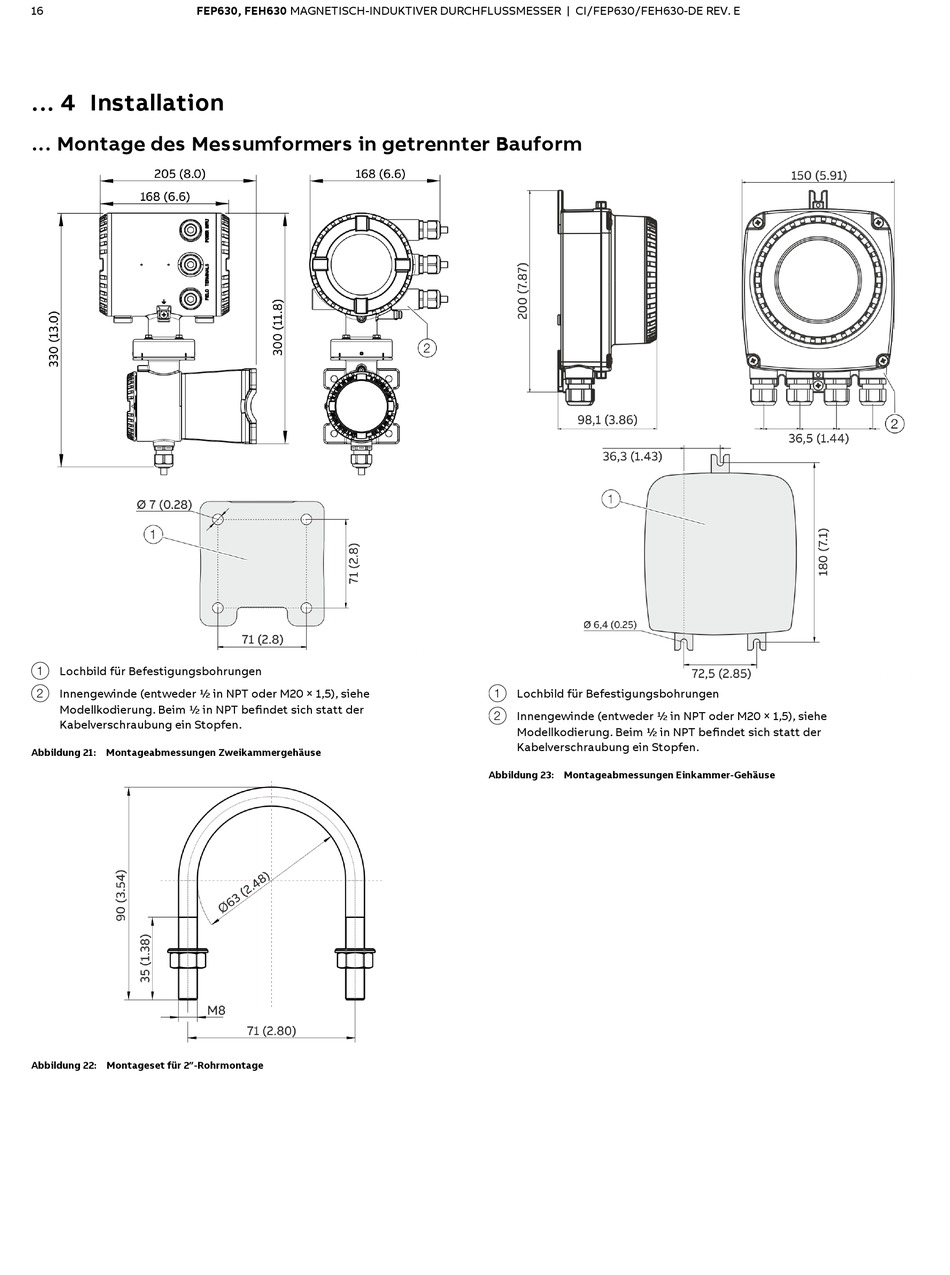

Abbildung 21: Montageabmessungen Zweikammergehäuse
Abbildung 22: Montageset für 2"-Rohrmontage
1 Lochbild für Befestigungsbohrungen
2 Innengewinde (entweder ½ in NPT oder M20 × 1,5), siehe
Modellkodierung. Beim ½ in NPT befindet sich statt der
Kabelverschraubung ein Stopfen.
Abbildung 23: Montageabmessungen Einkammer-Gehäuse
