Topologie
Ring oder Daisy-Chain
* Wenn Sie achtadrige Kabel verwenden, werden 4 Adern nicht angeschlossen.
Schließen Sie den Stecker an die Ethernet-Karte an
A Port 1

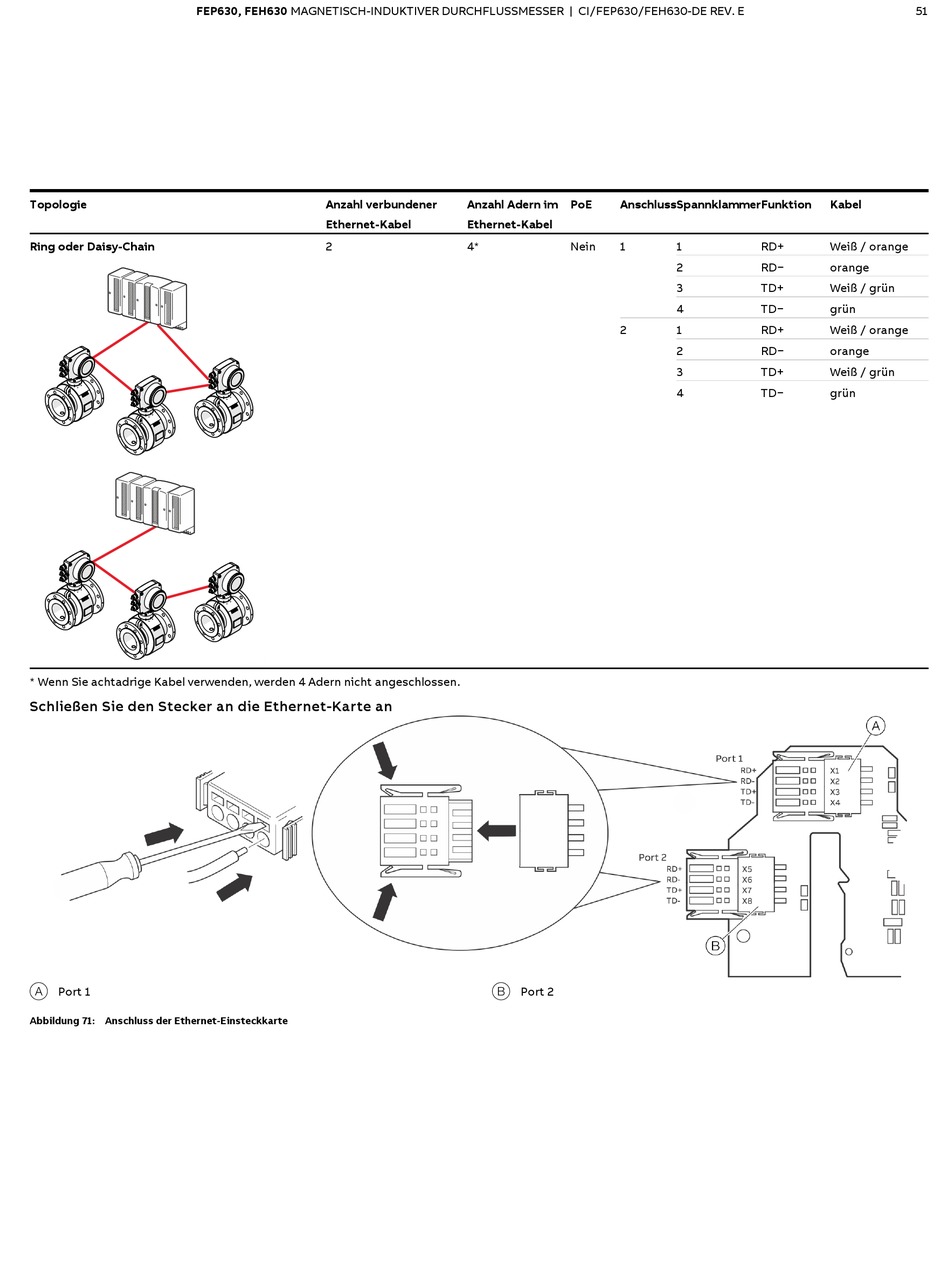

Abbildung 71: Anschluss der Ethernet-Einsteckkarte
Anzahl verbundener
Ethernet-Kabel
2
G12722
Anzahl Adern im PoE Anschluss Spannklammer Funktion
Ethernet-Kabel
4* Nein 1
2
B Port 2
Kabel
1 RD+ Weiß / orange
2 RD− orange
3 TD+ Weiß / grün
4 TD− grün
1 RD+ Weiß / orange
2 RD− orange
3 TD+ Weiß / grün
4 TD− grün
