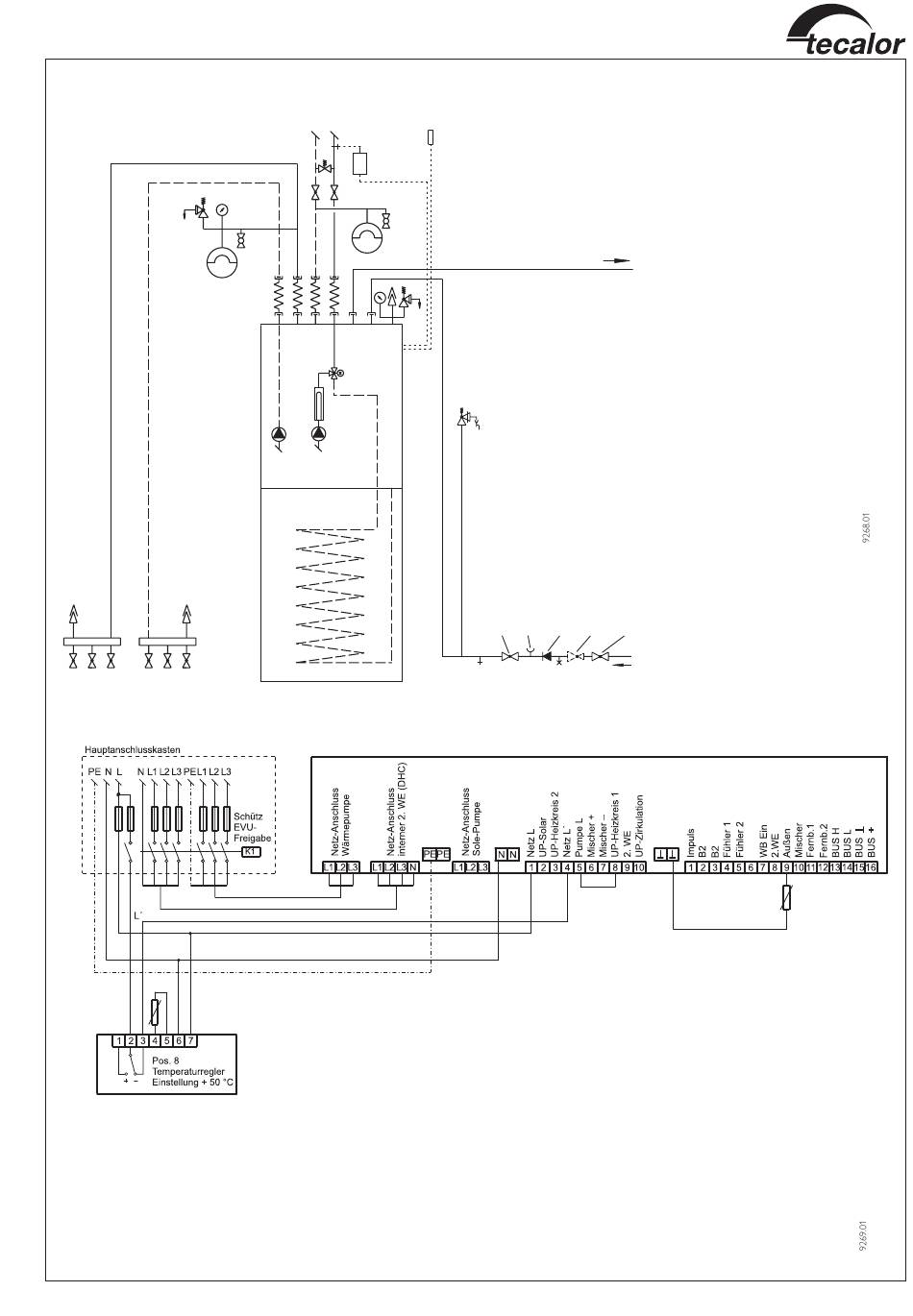

Anlagenbeispiel: TTF..eco monovalent
4
5
10
Wärmequelle
Abb. 17
Flächenbeheizung
8
9
7
7
5
6
3a
3b
2a
4
1
Wärmepumpe
2a
Außentemperaturfühler
3a
Umwälzpumpe für die Wärmepumpe (Wärmequelle)
3b
Umwälzpumpe für die Wärmepumpe (heizungsseitig)
4
Sicherheitsventil max. 1 MPa (10 bar)
4
5
Ausdehnungsgefäß
6
Schwingungsdämpfer
16
7
Füll- und Entleerungshahn
8
Elektronischer Temperaturregler
9
Überströmventil
10
Entlüfter
11
Absperrventil
12
Druckminderventil (falls erforderlich)
13
Prüfventil
14
Rückschlagverhinderer
15
Anschluss für Messgerät
16
Abblasleitung
11 15 14
12
4
13
Kaltwasser-Sicher-
heitsgruppe
Warmwasser
11
Kaltwasser
2a
37
