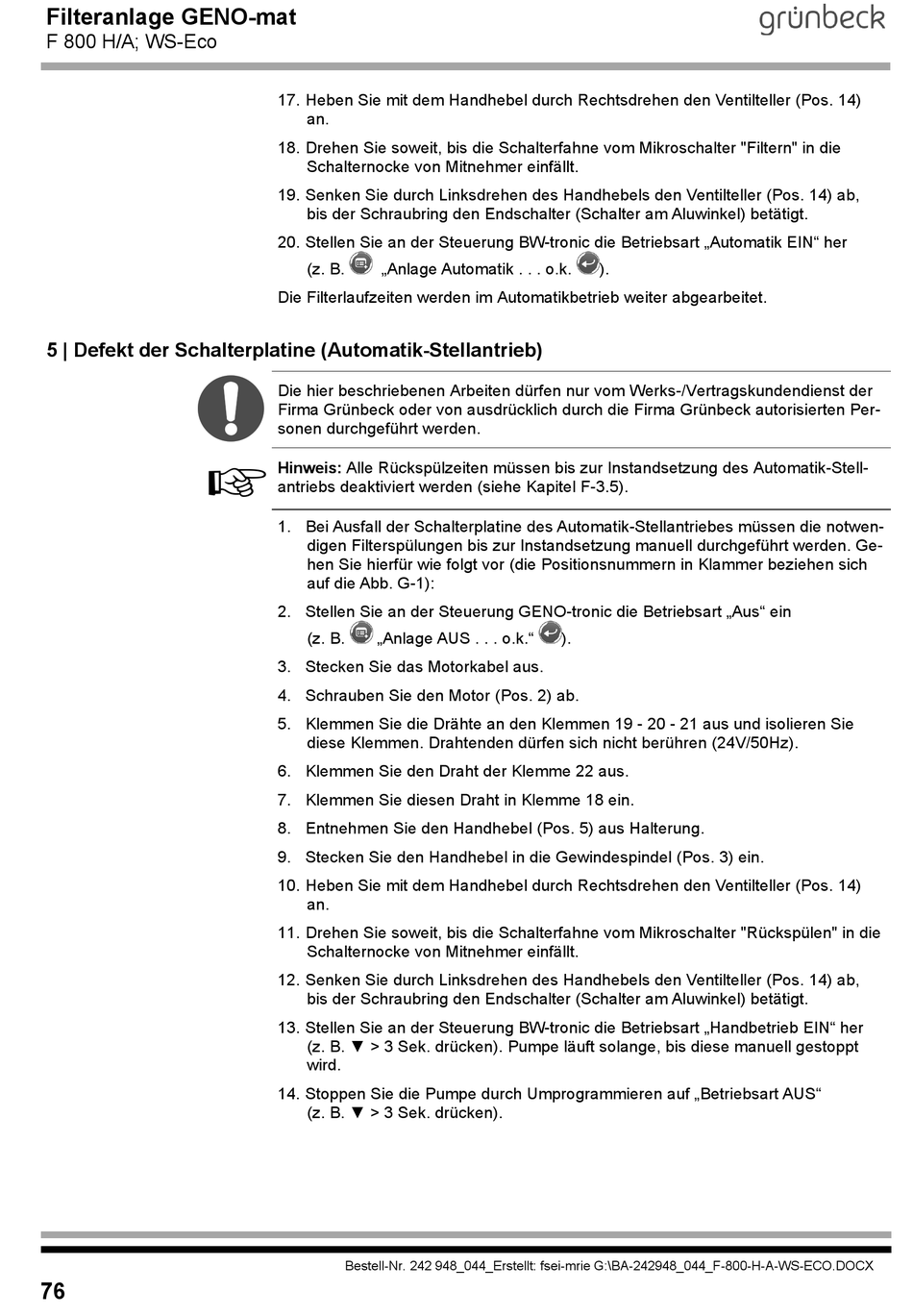

Filteranlage GENO-mat
F 800 H/A; WS-Eco
5 | Defekt der Schalterplatine (Automatik-Stellantrieb)
76
17. Heben Sie mit dem Handhebel durch Rechtsdrehen den Ventilteller (Pos. 14)
an.
18. Drehen Sie soweit, bis die Schalterfahne vom Mikroschalter "Filtern" in die
Schalternocke von Mitnehmer einfällt.
19. Senken Sie durch Linksdrehen des Handhebels den Ventilteller (Pos. 14) ab,
bis der Schraubring den Endschalter (Schalter am Aluwinkel) betätigt.
20. Stellen Sie an der Steuerung BW-tronic die Betriebsart „Automatik EIN" her
(z. B.
„Anlage Automatik . . . o.k.
Die Filterlaufzeiten werden im Automatikbetrieb weiter abgearbeitet.
Die hier beschriebenen Arbeiten dürfen nur vom Werks-/Vertragskundendienst der
Firma Grünbeck oder von ausdrücklich durch die Firma Grünbeck autorisierten Per-
sonen durchgeführt werden.
Hinweis: Alle Rückspülzeiten müssen bis zur Instandsetzung des Automatik-Stell-
antriebs deaktiviert werden (siehe Kapitel F-3.5).
1. Bei Ausfall der Schalterplatine des Automatik-Stellantriebes müssen die notwen-
digen Filterspülungen bis zur Instandsetzung manuell durchgeführt werden. Ge-
hen Sie hierfür wie folgt vor (die Positionsnummern in Klammer beziehen sich
auf die Abb. G-1):
2. Stellen Sie an der Steuerung GENO-tronic die Betriebsart „Aus" ein
(z. B.
„Anlage AUS . . . o.k."
3. Stecken Sie das Motorkabel aus.
4. Schrauben Sie den Motor (Pos. 2) ab.
5. Klemmen Sie die Drähte an den Klemmen 19 - 20 - 21 aus und isolieren Sie
diese Klemmen. Drahtenden dürfen sich nicht berühren (24V/50Hz).
6. Klemmen Sie den Draht der Klemme 22 aus.
7. Klemmen Sie diesen Draht in Klemme 18 ein.
8. Entnehmen Sie den Handhebel (Pos. 5) aus Halterung.
9. Stecken Sie den Handhebel in die Gewindespindel (Pos. 3) ein.
10. Heben Sie mit dem Handhebel durch Rechtsdrehen den Ventilteller (Pos. 14)
an.
11. Drehen Sie soweit, bis die Schalterfahne vom Mikroschalter "Rückspülen" in die
Schalternocke von Mitnehmer einfällt.
12. Senken Sie durch Linksdrehen des Handhebels den Ventilteller (Pos. 14) ab,
bis der Schraubring den Endschalter (Schalter am Aluwinkel) betätigt.
13. Stellen Sie an der Steuerung BW-tronic die Betriebsart „Handbetrieb EIN" her
(z. B. ▼ > 3 Sek. drücken). Pumpe läuft solange, bis diese manuell gestoppt
wird.
14. Stoppen Sie die Pumpe durch Umprogrammieren auf „Betriebsart AUS"
(z. B. ▼ > 3 Sek. drücken).
Bestell-Nr. 242 948_044_Erstellt: fsei-mrie G:\BA-242948_044_F-800-H-A-WS-ECO.DOCX
).
).
