Filteranlage GENO-mat
F 800 H/A; WS-Eco

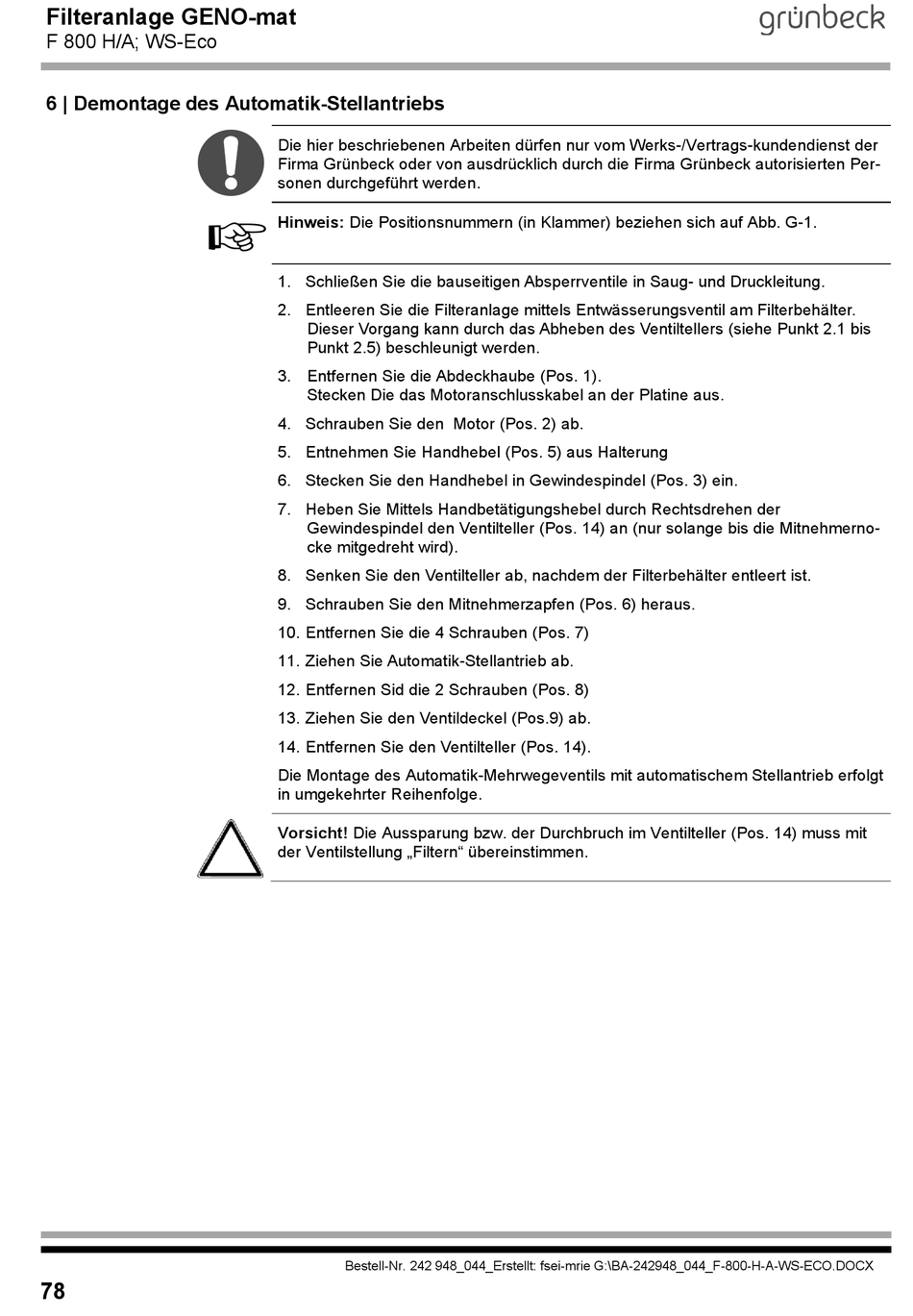

6 | Demontage des Automatik-Stellantriebs
78
Die hier beschriebenen Arbeiten dürfen nur vom Werks-/Vertrags-kundendienst der
Firma Grünbeck oder von ausdrücklich durch die Firma Grünbeck autorisierten Per-
sonen durchgeführt werden.
Hinweis: Die Positionsnummern (in Klammer) beziehen sich auf Abb. G-1.
1. Schließen Sie die bauseitigen Absperrventile in Saug- und Druckleitung.
2. Entleeren Sie die Filteranlage mittels Entwässerungsventil am Filterbehälter.
Dieser Vorgang kann durch das Abheben des Ventiltellers (siehe Punkt 2.1 bis
Punkt 2.5) beschleunigt werden.
3. Entfernen Sie die Abdeckhaube (Pos. 1).
Stecken Die das Motoranschlusskabel an der Platine aus.
4. Schrauben Sie den Motor (Pos. 2) ab.
5. Entnehmen Sie Handhebel (Pos. 5) aus Halterung
6. Stecken Sie den Handhebel in Gewindespindel (Pos. 3) ein.
7. Heben Sie Mittels Handbetätigungshebel durch Rechtsdrehen der
Gewindespindel den Ventilteller (Pos. 14) an (nur solange bis die Mitnehmerno-
cke mitgedreht wird).
8. Senken Sie den Ventilteller ab, nachdem der Filterbehälter entleert ist.
9. Schrauben Sie den Mitnehmerzapfen (Pos. 6) heraus.
10. Entfernen Sie die 4 Schrauben (Pos. 7)
11. Ziehen Sie Automatik-Stellantrieb ab.
12. Entfernen Sid die 2 Schrauben (Pos. 8)
13. Ziehen Sie den Ventildeckel (Pos.9) ab.
14. Entfernen Sie den Ventilteller (Pos. 14).
Die Montage des Automatik-Mehrwegeventils mit automatischem Stellantrieb erfolgt
in umgekehrter Reihenfolge.
Vorsicht! Die Aussparung bzw. der Durchbruch im Ventilteller (Pos. 14) muss mit
der Ventilstellung „Filtern" übereinstimmen.
Bestell-Nr. 242 948_044_Erstellt: fsei-mrie G:\BA-242948_044_F-800-H-A-WS-ECO.DOCX
