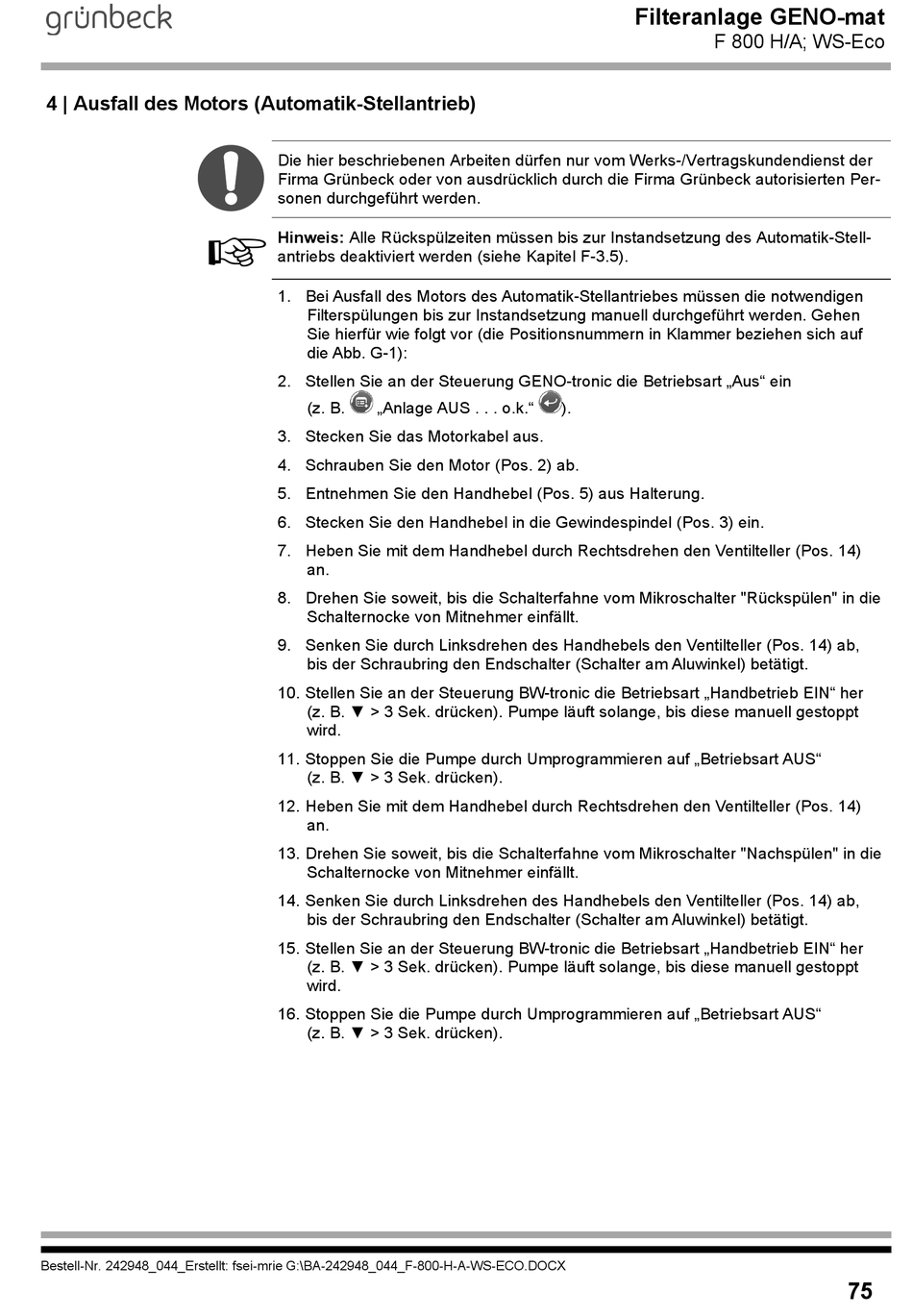

4 | Ausfall des Motors (Automatik-Stellantrieb)
Bestell-Nr. 242948_044_Erstellt: fsei-mrie G:\BA-242948_044_F-800-H-A-WS-ECO.DOCX
Die hier beschriebenen Arbeiten dürfen nur vom Werks-/Vertragskundendienst der
Firma Grünbeck oder von ausdrücklich durch die Firma Grünbeck autorisierten Per-
sonen durchgeführt werden.
Hinweis: Alle Rückspülzeiten müssen bis zur Instandsetzung des Automatik-Stell-
antriebs deaktiviert werden (siehe Kapitel F-3.5).
1. Bei Ausfall des Motors des Automatik-Stellantriebes müssen die notwendigen
Filterspülungen bis zur Instandsetzung manuell durchgeführt werden. Gehen
Sie hierfür wie folgt vor (die Positionsnummern in Klammer beziehen sich auf
die Abb. G-1):
2. Stellen Sie an der Steuerung GENO-tronic die Betriebsart „Aus" ein
(z. B.
„Anlage AUS . . . o.k."
3. Stecken Sie das Motorkabel aus.
4. Schrauben Sie den Motor (Pos. 2) ab.
5. Entnehmen Sie den Handhebel (Pos. 5) aus Halterung.
6. Stecken Sie den Handhebel in die Gewindespindel (Pos. 3) ein.
7. Heben Sie mit dem Handhebel durch Rechtsdrehen den Ventilteller (Pos. 14)
an.
8. Drehen Sie soweit, bis die Schalterfahne vom Mikroschalter "Rückspülen" in die
Schalternocke von Mitnehmer einfällt.
9. Senken Sie durch Linksdrehen des Handhebels den Ventilteller (Pos. 14) ab,
bis der Schraubring den Endschalter (Schalter am Aluwinkel) betätigt.
10. Stellen Sie an der Steuerung BW-tronic die Betriebsart „Handbetrieb EIN" her
(z. B. ▼ > 3 Sek. drücken). Pumpe läuft solange, bis diese manuell gestoppt
wird.
11. Stoppen Sie die Pumpe durch Umprogrammieren auf „Betriebsart AUS"
(z. B. ▼ > 3 Sek. drücken).
12. Heben Sie mit dem Handhebel durch Rechtsdrehen den Ventilteller (Pos. 14)
an.
13. Drehen Sie soweit, bis die Schalterfahne vom Mikroschalter "Nachspülen" in die
Schalternocke von Mitnehmer einfällt.
14. Senken Sie durch Linksdrehen des Handhebels den Ventilteller (Pos. 14) ab,
bis der Schraubring den Endschalter (Schalter am Aluwinkel) betätigt.
15. Stellen Sie an der Steuerung BW-tronic die Betriebsart „Handbetrieb EIN" her
(z. B. ▼ > 3 Sek. drücken). Pumpe läuft solange, bis diese manuell gestoppt
wird.
16. Stoppen Sie die Pumpe durch Umprogrammieren auf „Betriebsart AUS"
(z. B. ▼ > 3 Sek. drücken).
Filteranlage GENO-mat
F 800 H/A; WS-Eco
).
75
