Filteranlage GENO-mat
F 800 H/A; WS-Eco
3 | Hydraulische Installation
Pos.
Bezeichnung
1
Mess- und Regelanlage GENO-CPR-tronic 02 family
3
Kompaktwärmetauscher GENO-WT-K
5
Heizungsvorlauf inkl. Heizungspumpe
7
Einziehschleuse GENO-mat Comfort
9
Bodenablauf
11
Messwasserrückführung
A
Dosierabstand (> 0,5 m)

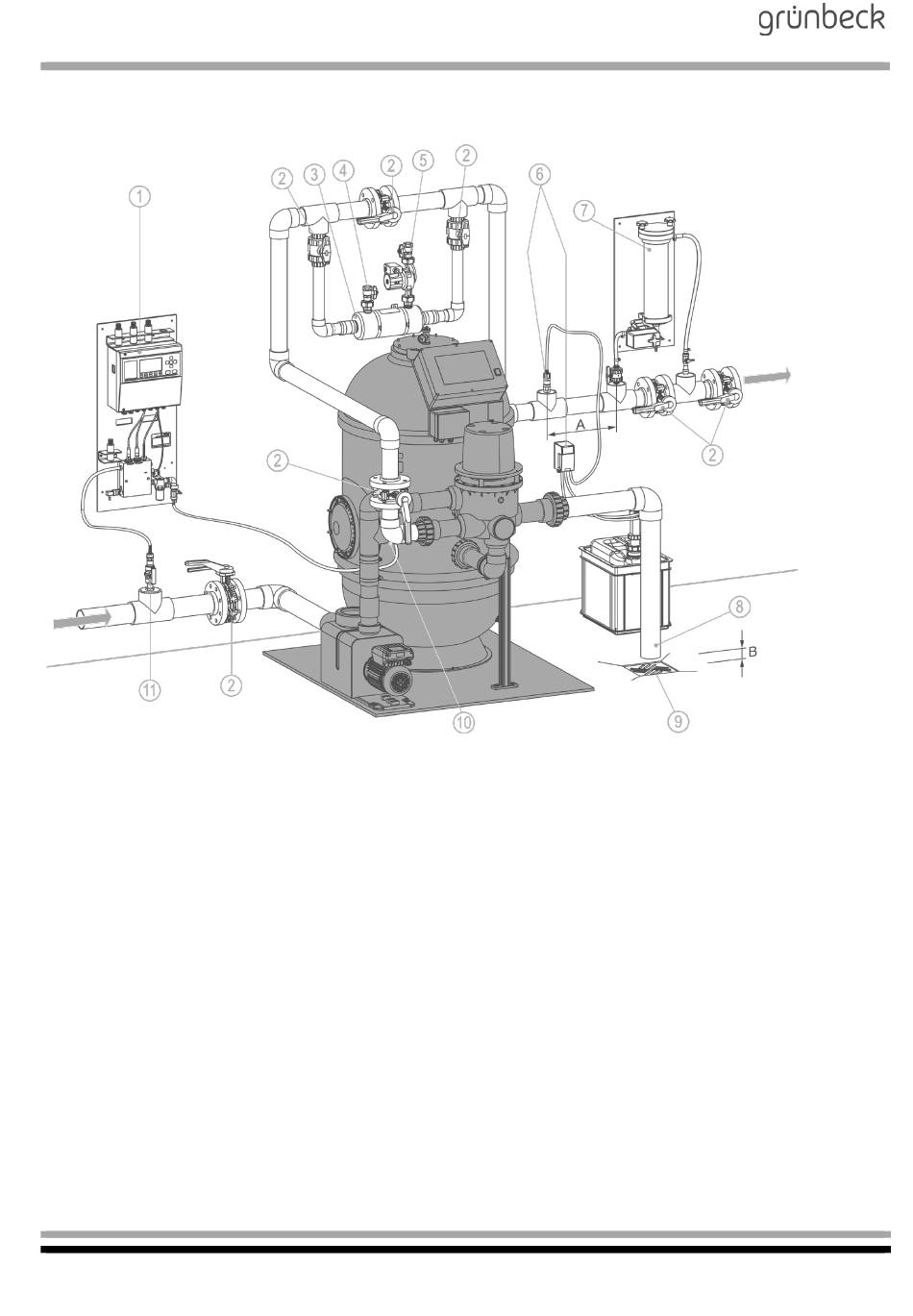

Abb. D-1: Installationsbeispiel GENO-mat F 800
22
Pos.
2
4
6
8
10
B
Bestell-Nr. 242 948_044_Erstellt: fsei-mrie G:\BA-242948_044_F-800-H-A-WS-ECO.DOCX
Bezeichnung
Bauseitige Absperrventile
Heizungsrücklauf
pH-Dosieranlage GENO-Schlauflex
Rückspülwasserleitung/Kanal
Messwasserentnahmestelle
Freier Auslauf nach DIN-EN 1717
