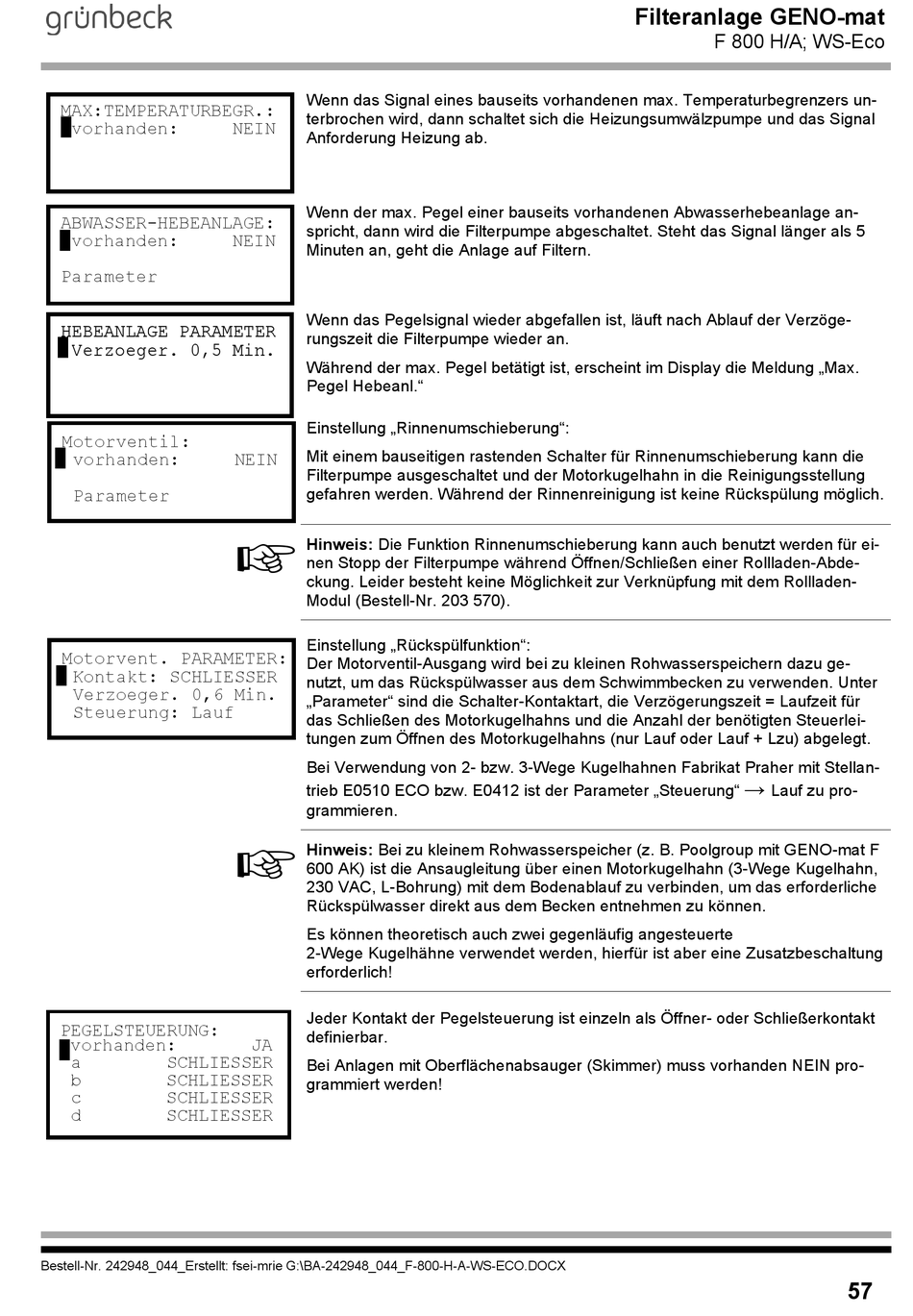

MAX:TEMPERATURBEGR.:
vorhanden:
ABWASSER-HEBEANLAGE:
vorhanden:
Parameter
HEBEANLAGE PARAMETER
Verzoeger. 0,5 Min.
Motorventil:
vorhanden:
Parameter
Motorvent. PARAMETER:
Kontakt: SCHLIESSER
Verzoeger. 0,6 Min.
Steuerung: Lauf
PEGELSTEUERUNG:
vorhanden:
a
SCHLIESSER
b
SCHLIESSER
c
SCHLIESSER
d
SCHLIESSER
Bestell-Nr. 242948_044_Erstellt: fsei-mrie G:\BA-242948_044_F-800-H-A-WS-ECO.DOCX
Wenn das Signal eines bauseits vorhandenen max. Temperaturbegrenzers un-
terbrochen wird, dann schaltet sich die Heizungsumwälzpumpe und das Signal
NEIN
Anforderung Heizung ab.
Wenn der max. Pegel einer bauseits vorhandenen Abwasserhebeanlage an-
spricht, dann wird die Filterpumpe abgeschaltet. Steht das Signal länger als 5
NEIN
Minuten an, geht die Anlage auf Filtern.
Wenn das Pegelsignal wieder abgefallen ist, läuft nach Ablauf der Verzöge-
rungszeit die Filterpumpe wieder an.
Während der max. Pegel betätigt ist, erscheint im Display die Meldung „Max.
Pegel Hebeanl."
Einstellung „Rinnenumschieberung":
Mit einem bauseitigen rastenden Schalter für Rinnenumschieberung kann die
NEIN
Filterpumpe ausgeschaltet und der Motorkugelhahn in die Reinigungsstellung
gefahren werden. Während der Rinnenreinigung ist keine Rückspülung möglich.
Hinweis: Die Funktion Rinnenumschieberung kann auch benutzt werden für ei-
nen Stopp der Filterpumpe während Öffnen/Schließen einer Rollladen-Abde-
ckung. Leider besteht keine Möglichkeit zur Verknüpfung mit dem Rollladen-
Modul (Bestell-Nr. 203 570).
Einstellung „Rückspülfunktion":
Der Motorventil-Ausgang wird bei zu kleinen Rohwasserspeichern dazu ge-
nutzt, um das Rückspülwasser aus dem Schwimmbecken zu verwenden. Unter
„Parameter" sind die Schalter-Kontaktart, die Verzögerungszeit = Laufzeit für
das Schließen des Motorkugelhahns und die Anzahl der benötigten Steuerlei-
tungen zum Öffnen des Motorkugelhahns (nur Lauf oder Lauf + Lzu) abgelegt.
Bei Verwendung von 2- bzw. 3-Wege Kugelhahnen Fabrikat Praher mit Stellan-
trieb E0510 ECO bzw. E0412 ist der Parameter „Steuerung"
grammieren.
Hinweis: Bei zu kleinem Rohwasserspeicher (z. B. Poolgroup mit GENO-mat F
600 AK) ist die Ansaugleitung über einen Motorkugelhahn (3-Wege Kugelhahn,
230 VAC, L-Bohrung) mit dem Bodenablauf zu verbinden, um das erforderliche
Rückspülwasser direkt aus dem Becken entnehmen zu können.
Es können theoretisch auch zwei gegenläufig angesteuerte
2-Wege Kugelhähne verwendet werden, hierfür ist aber eine Zusatzbeschaltung
erforderlich!
Jeder Kontakt der Pegelsteuerung ist einzeln als Öffner- oder Schließerkontakt
definierbar.
JA
Bei Anlagen mit Oberflächenabsauger (Skimmer) muss vorhanden NEIN pro-
grammiert werden!
Filteranlage GENO-mat
F 800 H/A; WS-Eco
→
Lauf zu pro-
57
