2 | Funktionsweise Verrohrung
2.1 Stellung/Position am
Hand-Mehrwegeventil
42
Vorsicht: Die Stellung des Mehrwegeventils darf nur bei ausgeschalteter Umwälz-
pumpe verändert werden, da ansonsten aufgrund von Druckschlägen erhebliche
Schäden auftreten können.
Die notwendigen Stellungen/Positionen am Hand-Mehrwegeventil für die jeweiligen
Betriebszustände siehe Abb. F-1.
Pos.
Bezeichnung
1
Filtern/Teillast (Filtration)
2
Rückspülen (Filterrückspülung)
3
Nachspülen/Erstfiltrat
4
Entleeren
5
Zirkulieren
6
Geschlossen
A
Handhebel
B
Positionsnase

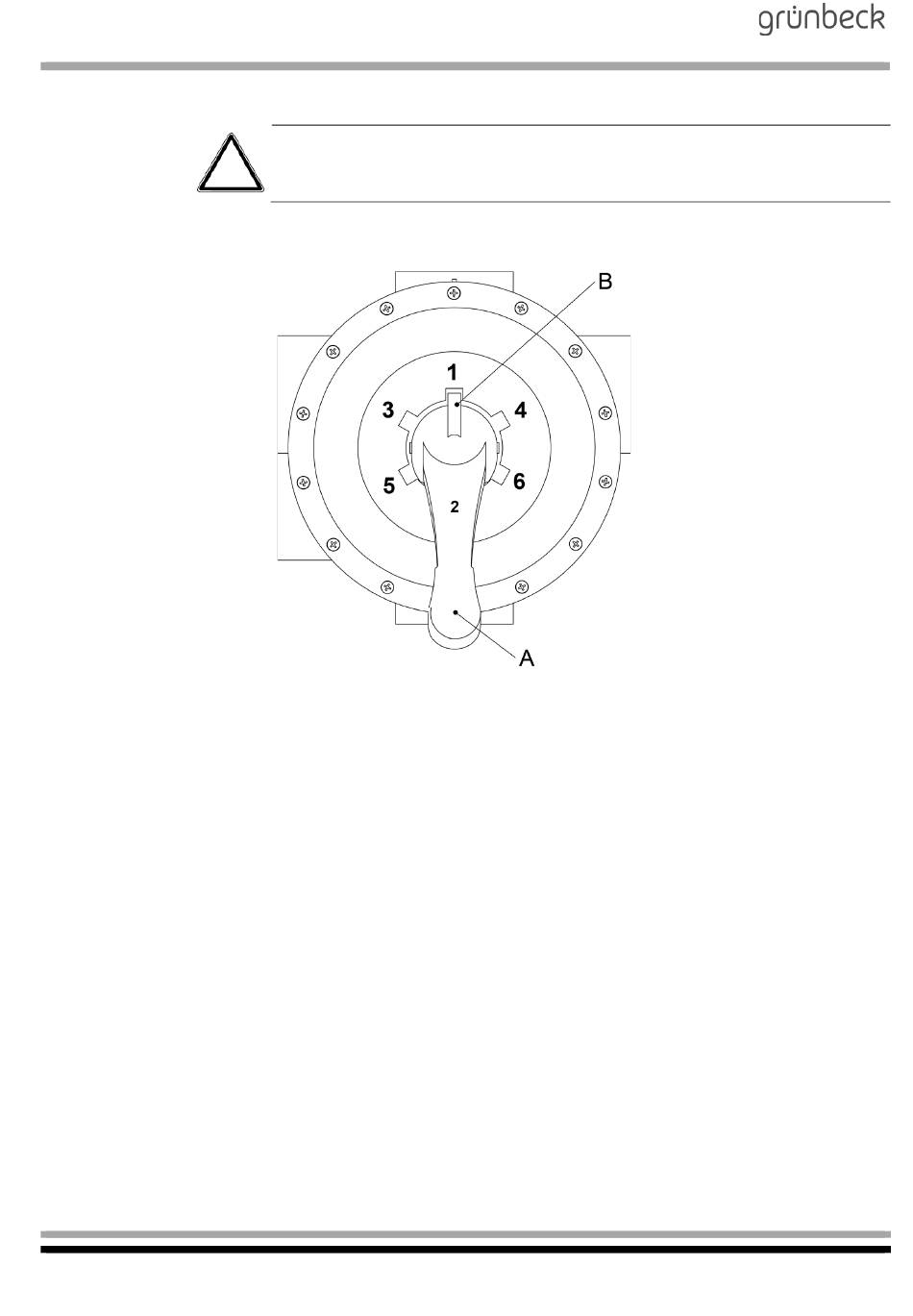

Abb. F-1: Stellungen/Positionen am Hand-Mehrwegeventil
Gehen Sie folgendermaßen vor:
Die Positionsnummern (in Klammer) beziehen sich auf Abb. F-1.
1. Drücken Sie den Handhebel (Pos. A) nach unten und halten Sie diesen ge-
drückt.
2. Drehen Sie den Handhebel (Pos. A) bis die Positionsnase
(Pos. B) auf die gewünschte Stellung/Position zeigt.
3. Lassen Sie den Handhebel (Pos. A) los.
Die Positionsnase (Pos. B) muss in die Aussparung mit der Positionsnummer
rutschen.
