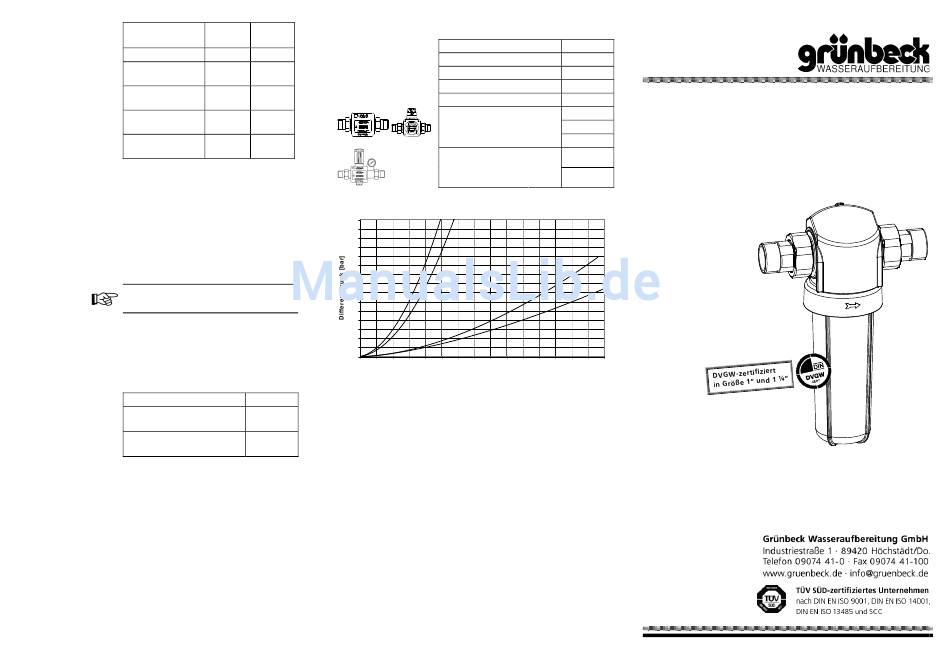

Grunbeck FS-B Betriebsanleitung

8 | Ersatzteile
Bezeichnung
Filterkerzen 80 µm
(2 Stck.)
Filterkerzen 50 µm
(2 Stck.)
Filterkerzen 20 µm
(2 Stck.)
Filterkerzen 5 µm
(2 Stck.)
Verbrauchsartikel und Ersatzteile sind über
den sanitären Fachhandel oder über den
zuständigen Werks-/Vertragskundendienst
der Firma Grünbeck zu beziehen.
Bei Anfragen geben Sie den Filtertyp, die
Filtergröße und die Seriennummer (auf
dem Typenschild oder auf der Originalver-
packung ersichtlich) an.
Hinweis: Dichtungen sind Verschleißteile.
Obwohl es sich um Verschleißteile handelt,
übernehmen wir bei diesen Teilen eine
eingeschränkte Gewährleistungsfrist von 6
Monaten.
9 | Zubehör
Bezeichnung
Differenzdrucküberwachung
des Filters
Einlegeteil mit Rückschlag-
ventil 1"
FS-B FS-B
1"-1¼" 1½" 2"
Best.-Nr. Best.-Nr.
103 075 103 077
103 068 103 070
103 071 -
103 081 103 083
Druckverlustkurve
1,5
1,4
FS-B DN 25
1,3
1,2
1,1
1,0
0,9
0,8
0,7
0,6
0,5
0,4
0,3
0,2
0,1
0,0
0,0 2,0
Best.-Nr.
auf
Anfrage
101 644e
Einlegeteile für den Austausch eines
älteren Grünbeck Filters auf einen FS-B
Einlegeteil für Best.-Nr.
FS 1"/Ultra 99 R 101 647e
FS 1¼" 101 852
FS 1½" 101 651e
FS 2" 101 652e
¾" 101 862
Anschlussflansch
1" 101 646e
A + D (V.2, V.3)
1¼" 101 864
Anschlussflansch D
1" 101 865
(V1) geliefert bis
1¼" 101 866
Bj. 06/99
FS-B DN 32
FS-B DN 40
FS-B DN 50
4,0 6,0 8,0 10,0 12,0 14,0 16,0 18,0 20,0 22,0 24,0 26,0 28,0 30,0
Durchfluss [m³/h]
Betriebsanleitung

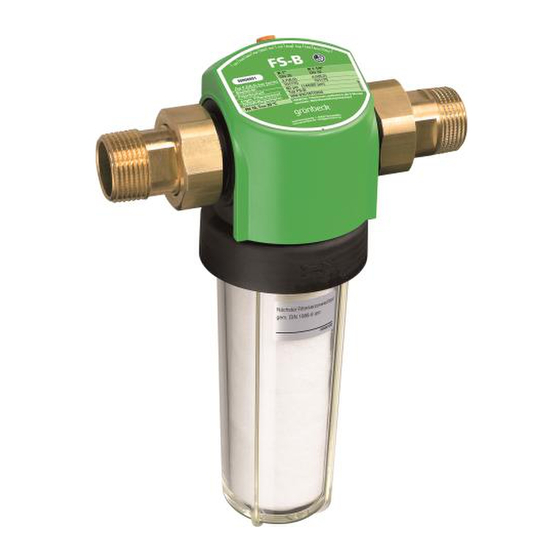

Feinfilter FS-B
S t a n d A p r i l 2 0 0 9
Bestell-Nr. 044 101 196
