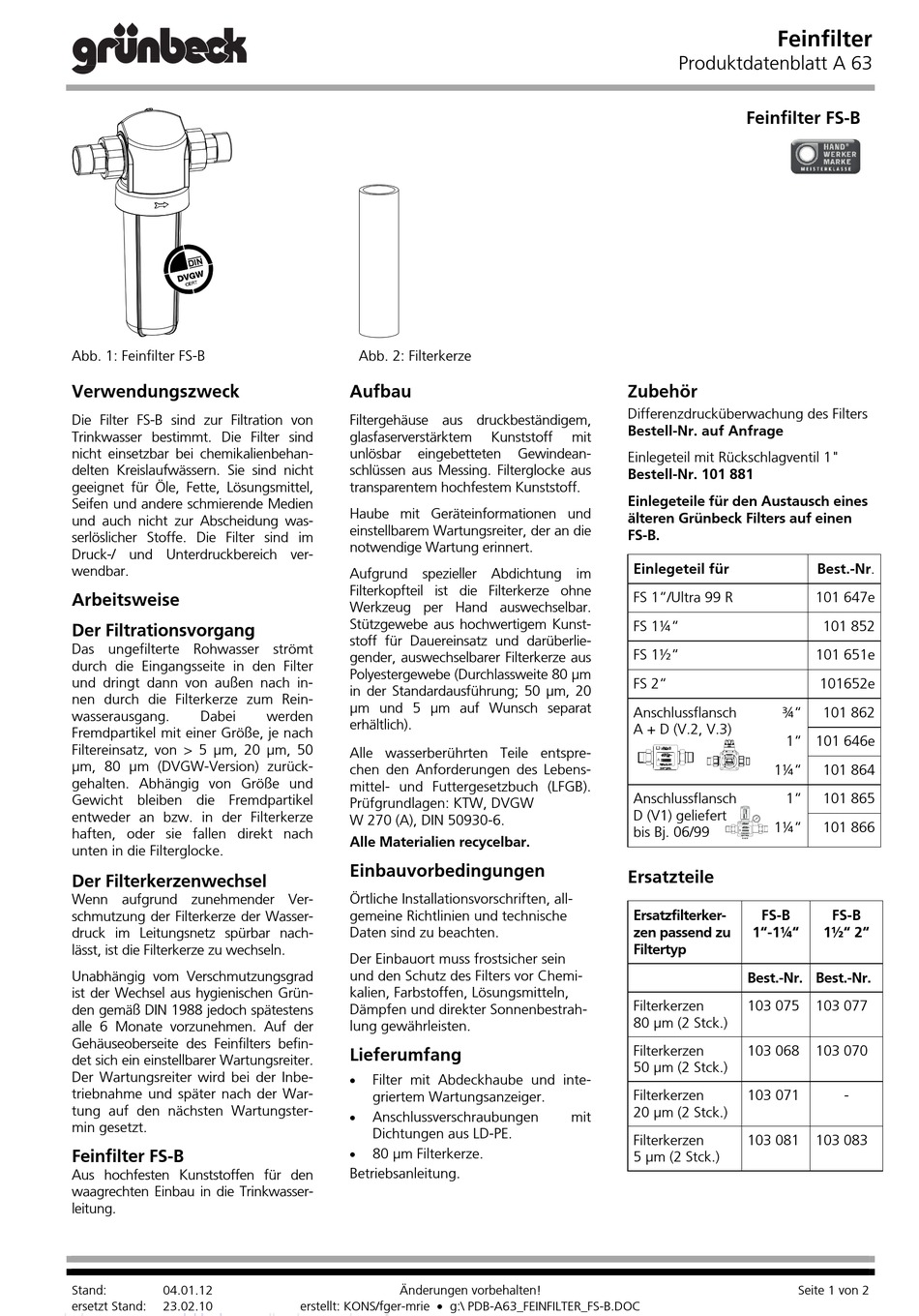

Grunbeck FS-B Betriebsanleitung

Abb. 1: Feinfilter FS-B
Verwendungszweck
Die Filter FS-B sind zur Filtration von
Trinkwasser bestimmt. Die Filter sind
nicht einsetzbar bei chemikalienbehan-
delten Kreislaufwässern. Sie sind nicht
geeignet für Öle, Fette, Lösungsmittel,
Seifen und andere schmierende Medien
und auch nicht zur Abscheidung was-
serlöslicher Stoffe. Die Filter sind im
Druck-/ und Unterdruckbereich ver-
wendbar.
Arbeitsweise
Der Filtrationsvorgang
Das ungefilterte Rohwasser strömt
durch die Eingangsseite in den Filter
und dringt dann von außen nach in-
nen durch die Filterkerze zum Rein-
wasserausgang. Dabei
Fremdpartikel mit einer Größe, je nach
Filtereinsatz, von > 5 μm, 20 μm, 50
μm, 80 μm (DVGW-Version) zurück-
gehalten. Abhängig von Größe und
Gewicht bleiben die Fremdpartikel
entweder an bzw. in der Filterkerze
haften, oder sie fallen direkt nach
unten in die Filterglocke.
Der Filterkerzenwechsel
Wenn aufgrund zunehmender Ver-
schmutzung der Filterkerze der Wasser-
druck im Leitungsnetz spürbar nach-
lässt, ist die Filterkerze zu wechseln.
Unabhängig vom Verschmutzungsgrad
ist der Wechsel aus hygienischen Grün-
den gemäß DIN 1988 jedoch spätestens
alle 6 Monate vorzunehmen. Auf der
Gehäuseoberseite des Feinfilters befin-
det sich ein einstellbarer Wartungsreiter.
Der Wartungsreiter wird bei der Inbe-
triebnahme und später nach der War-
tung auf den nächsten Wartungster-
min gesetzt.
Feinfilter FS-B
Aus hochfesten Kunststoffen für den
waagrechten Einbau in die Trinkwasser-
leitung.
Stand: 04.01.12
ersetzt Stand: 23.02.10
Abb. 2: Filterkerze
Aufbau
Filtergehäuse aus druckbeständigem,
glasfaserverstärktem
unlösbar eingebetteten
schlüssen aus Messing. Filterglocke aus
transparentem hochfestem Kunststoff.
Haube mit Geräteinformationen und
einstellbarem Wartungsreiter, der an die
notwendige Wartung erinnert.
Aufgrund spezieller Abdichtung im
Filterkopfteil ist die Filterkerze ohne
Werkzeug per Hand auswechselbar.
Stützgewebe aus hochwertigem Kunst-
stoff für Dauereinsatz und darüberlie-
gender, auswechselbarer Filterkerze aus
Polyestergewebe (Durchlassweite 80 μm
in der Standardausführung; 50 μm, 20
μm und 5 μm auf Wunsch separat
werden
erhältlich).
Alle wasserberührten Teile entspre-
chen den Anforderungen des Lebens-
mittel- und Futtergesetzbuch (LFGB).
Prüfgrundlagen: KTW, DVGW
W 270 (A), DIN 50930-6.
Alle Materialien recycelbar.
Einbauvorbedingungen
Örtliche Installationsvorschriften, all-
gemeine Richtlinien und technische
Daten sind zu beachten.
Der Einbauort muss frostsicher sein
und den Schutz des Filters vor Chemi-
kalien, Farbstoffen, Lösungsmitteln,
Dämpfen und direkter Sonnenbestrah-
lung gewährleisten.
Lieferumfang

Filter mit Abdeckhaube und inte-
griertem Wartungsanzeiger.

Anschlussverschraubungen
Dichtungen aus LD-PE.

80 μm Filterkerze.
Betriebsanleitung.
Änderungen vorbehalten!
erstellt: KONS/fger-mrie  g:\ PDB-A63_FEINFILTER_FS-B.DOC
Zubehör
Differenzdrucküberwachung des Filters
Bestell-Nr. auf Anfrage
Kunststoff mit
Gewindean-
Einlegeteil mit Rückschlagventil 1"
Bestell-Nr. 101 881
Einlegeteile für den Austausch eines
älteren Grünbeck Filters auf einen
FS-B.
Einlegeteil für
FS 1"/Ultra 99 R
FS 1¼"
FS 1½"
FS 2"
Anschlussflansch
A + D (V.2, V.3)
Anschlussflansch
D (V1) geliefert
bis Bj. 06/99
Ersatzteile
Ersatzfilterker-
zen passend zu
Filtertyp
Filterkerzen
80 μm (2 Stck.)
Filterkerzen
50 μm (2 Stck.)
Filterkerzen
20 μm (2 Stck.)
mit
Filterkerzen
5 μm (2 Stck.)
Feinfilter
Produktdatenblatt A 63
Feinfilter FS-B
Best.-Nr.
101 647e
101 852
101 651e
101652e
¾" 101 862
1" 101 646e
1¼" 101 864
1" 101 865
1¼" 101 866
FS-B FS-B
1"-1¼" 1½" 2"
Best.-Nr. Best.-Nr.
103 075 103 077
103 068 103 070
103 071 -
103 081 103 083
Seite 1 von 2
