Funktionsprinzip, Technische Daten
3.4

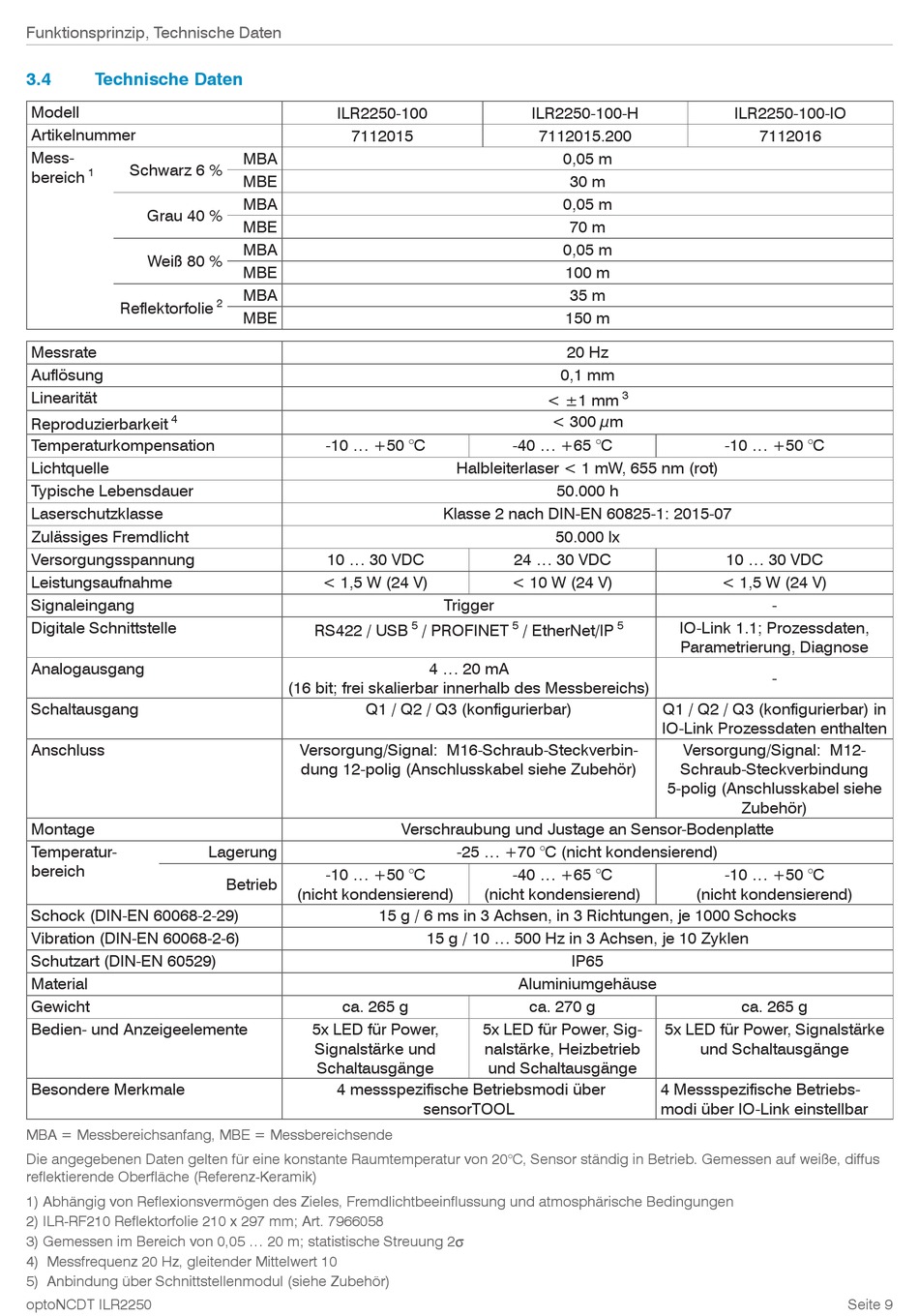

Technische Daten
Modell
Artikelnummer
Mess-
Schwarz 6 %
1
bereich
Grau 40 %
Weiß 80 %
Reflektorfolie
Messrate
Auflösung
Linearität
4
Reproduzierbarkeit
Temperaturkompensation
Lichtquelle
Typische Lebensdauer
Laserschutzklasse
Zulässiges Fremdlicht
Versorgungsspannung
Leistungsaufnahme
Signaleingang
Digitale Schnittstelle
Analogausgang
Schaltausgang
Anschluss
Montage
Temperatur-
bereich
Schock (DIN-EN 60068-2-29)
Vibration (DIN-EN 60068-2-6)
Schutzart (DIN-EN 60529)
Material
Gewicht
Bedien- und Anzeigeelemente
Besondere Merkmale
MBA = Messbereichsanfang, MBE = Messbereichsende
Die angegebenen Daten gelten für eine konstante Raumtemperatur von 20°C, Sensor ständig in Betrieb. Gemessen auf weiße, diffus
reflektierende Oberfläche (Referenz-Keramik)
1) Abhängig von Reflexionsvermögen des Zieles, Fremdlichtbeeinflussung und atmosphärische Bedingungen
2) ILR-RF210 Reflektorfolie 210 x 297 mm; Art. 7966058
3) Gemessen im Bereich von 0,05 ... 20 m; statistische Streuung 2s
4) Messfrequenz 20 Hz, gleitender Mittelwert 10
5) Anbindung über Schnittstellenmodul (siehe Zubehör)
optoNCDT ILR2250
ILR2250-100
7112015
MBA
MBE
MBA
MBE
MBA
MBE
MBA
2
MBE
-10 ... +50 °C
10 ... 30 VDC
< 1,5 W (24 V)
RS422 / USB
(16 bit; frei skalierbar innerhalb des Messbereichs)
Q1 / Q2 / Q3 (konfigurierbar)
Versorgung/Signal: M16-Schraub-Steckverbin-
dung 12-polig (Anschlusskabel siehe Zubehör)
Lagerung
-10 ... +50 °C
Betrieb
(nicht kondensierend)
15 g / 6 ms in 3 Achsen, in 3 Richtungen, je 1000 Schocks
ca. 265 g
5x LED für Power,
Signalstärke und
Schaltausgänge
4 messspezifische Betriebsmodi über
ILR2250-100-H
7112015.200
0,05 m
30 m
0,05 m
70 m
0,05 m
100 m
35 m
150 m
20 Hz
0,1 mm
< ±1 mm
< 300 µm
-40 ... +65 °C
Halbleiterlaser < 1 mW, 655 nm (rot)
50.000 h
Klasse 2 nach DIN-EN 60825-1: 2015-07
50.000 lx
24 ... 30 VDC
< 10 W (24 V)
Trigger
5
5
/ PROFINET
/ EtherNet/IP
4 ... 20 mA
Verschraubung und Justage an Sensor-Bodenplatte
-25 ... +70 °C (nicht kondensierend)
-40 ... +65 °C
(nicht kondensierend)
15 g / 10 ... 500 Hz in 3 Achsen, je 10 Zyklen
IP65
Aluminiumgehäuse
ca. 270 g
5x LED für Power, Sig-
nalstärke, Heizbetrieb
und Schaltausgänge
sensorTOOL
ILR2250-100-IO
7112016
3
-10 ... +50 °C
10 ... 30 VDC
< 1,5 W (24 V)
-
IO-Link 1.1; Prozessdaten,
5
Parametrierung, Diagnose
-
Q1 / Q2 / Q3 (konfigurierbar) in
IO-Link Prozessdaten enthalten
Versorgung/Signal: M12-
Schraub-Steckverbindung
5-polig (Anschlusskabel siehe
Zubehör)
-10 ... +50 °C
(nicht kondensierend)
ca. 265 g
5x LED für Power, Signalstärke
und Schaltausgänge
4 Messspezifische Betriebs-
modi über IO-Link einstellbar
Seite 9
