Betrieb ILR2250-100
Die Schaltausgänge werden abhängig vom eingestellten Ausgabepegel (Schaltverhalten) und der Bereichsprüfung
aktiviert.
Die Schaltausgänge werden aktiviert, wenn sich das Messobjekt außerhalb
- des Messbereiches (Analogausgang),
- der Bereichsgrenzen (Ober-/Untergrenze) befindet.
Für eine Überwachung der Bereichsgrenzen sind ein unterer und oberer Grenzwert (in mm) einzugeben. Hinweise zum
Schaltverhalten finden Sie bei den elektrischen Anschlüssen, siehe
MBE
±HW 1
OG
UG
Teach
±HW 2
+
Schaltausgang 1
GND
+
Schaltausgang 2
GND

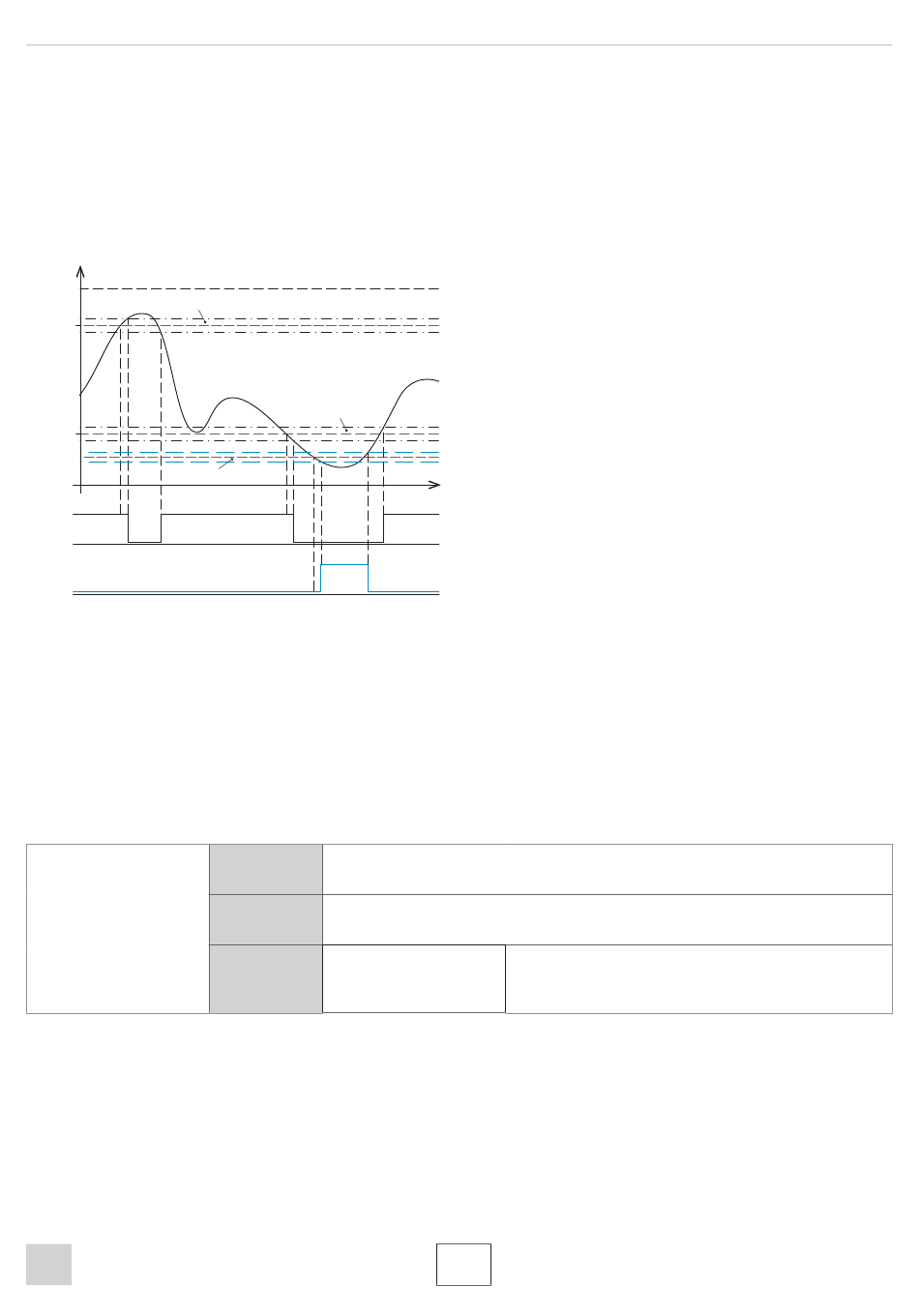

Abb. 31 Schaltausgang 1 mit Bereichsgrenzen (NPN), Schaltausgang 2 mit Messbereichsfehler (PNP)
Soll das Messobjekt auf Verlassen der Messbereichsgrenzen (MBA und MBE) überwacht werden, ist dies mit der Funk-
tion Limit möglich. Dazu müssen die Werte für Ober- und Untergrenze auf den Wert für MBA und MBE gesetzt werden;
der Hysteresewert wird nicht berücksichtigt.
Soll das Messobjekt auf Verlassen des Auswertebereiches (Bereichstart und Bereichende) überwacht werden, ist dies
mit der Funktion Limit möglich. Dazu müssen die Werte für Ober- und Untergrenze auf den Wert für Bereichstart und
Bereichende gesetzt werden; der Hysteresewert wird nicht berücksichtigt.
6.8
Messwerthaltemodus, Fehlerbehandlung
Die Fehlerbehandlung regelt das Verhalten des Analogausgangs und der RS422-Schnittstelle im Fehlerfall.
Fehlerbehandlung
Kann kein gültiger Messwert ermittelt werden, wird ein Fehler ausgegeben. Wenn das bei der weiteren Verarbeitung
stört, kann alternativ dazu der letzte gültige Wert über eine bestimmte Zeit gehalten, d.h. wiederholt ausgegeben wer-
den. Nach Ablauf der gewählten Anzahl wird ein Fehlerwert ausgegeben.
Grau hinterlegte Felder
erfordern eine Auswahl.
optoNCDT ILR2250
±HW 1
None
Der Analogausgang liefert ca. 3 mA anstatt des Messwerts. Die RS422-Schnitt-
stelle gibt einen Fehlerwert aus.
Infinite
Analogausgang und RS422-Schnittstelle bleiben auf dem letzten gültigen Wert
stehen.
Count
Wert
Kap.
5.4.7.
Beispiel
- Schaltausgang 1:
Überwachung Ober- und Untergrenze
- Schaltausgang 2:
Messbereichsfehler
MBE
= Messbereichsende
Teach = Abstand befindet sich außerhalb des
skalierten Analogausganges
OG
= Obergrenze
UG
= Untergrenze
HW 1 = Hysteresewert Schaltausgang 1
HW 2 = Hysteresewert Schaltausgang 2
Wertebereich [1 ... 2147483645], letzen Wert über
n Zyklen hinweg halten, danach wird ein Fehlerwert
ausgegeben.
Dunkel umrandete Felder
Wert
erfordern die Angabe eines Wertes
Seite 30
