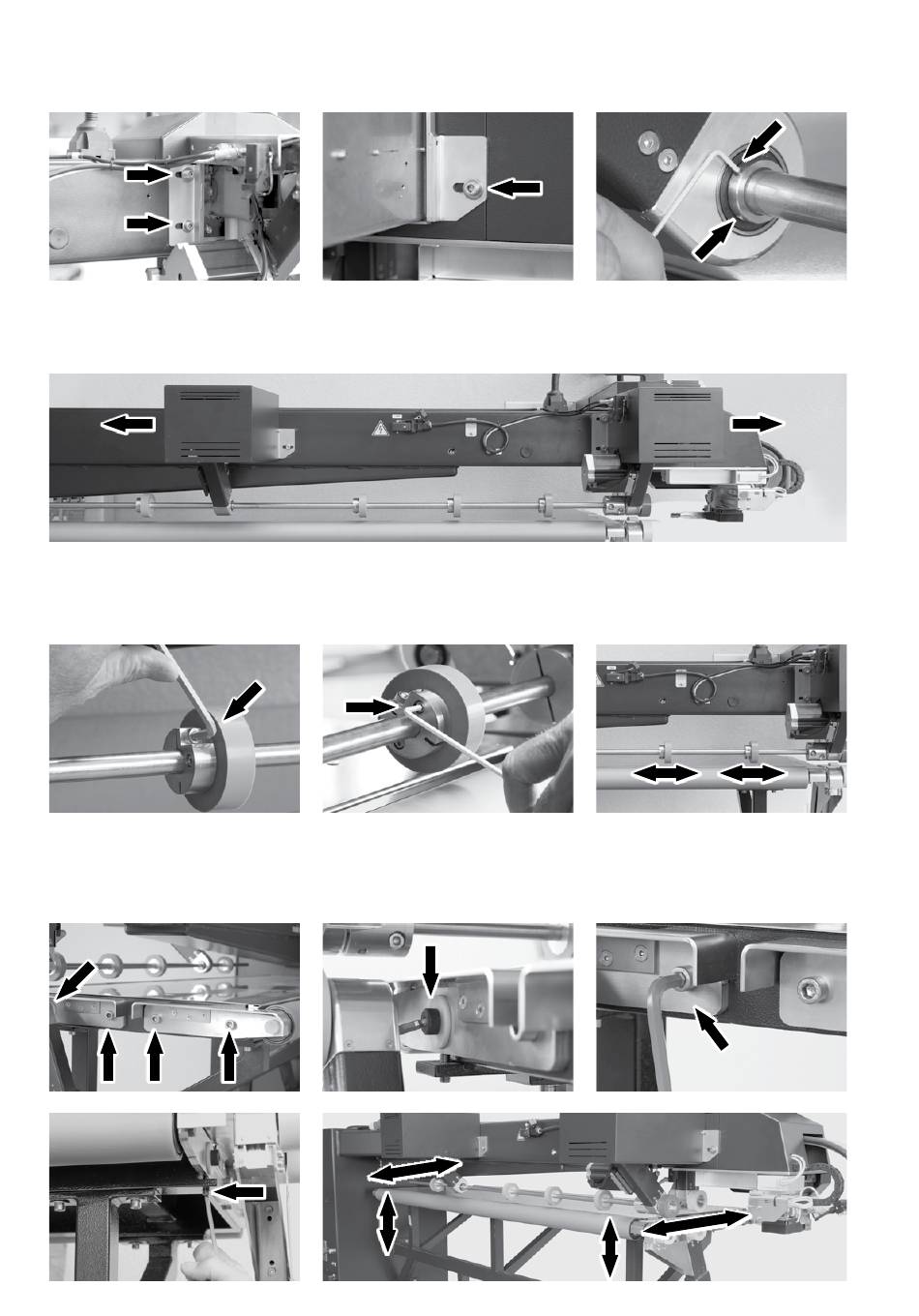

Einstellung von Puller und Table 2000 E
1. Lockern Sie die sechs M8-Schrauben auf der linken und rechten Puller-Einheit und die vier M3-Schrauben aus
dem Puller-Achsen-Stellring.
2. Schieben Sie die gesamte Puller-Einheit links oder rechts hinein, bis sie linear zur vorderen Rolle steht.
3. Anpassung der Puller-Räder an Ihren Bedarf.
4. Zur Anpassung der Tisch-Rollen lockern Sie die vier M10-Schrauben. Nun können Sie den Rollenabstand zum
Tisch (parallel) und die horizontale Ausrichtung mit den zwei M10-Stellschrauben anpassen.
52
