7.10.3 Quickarm
Quickarm aktivieren
Quickarm deaktivieren
7.10.4 Sidearm (nicht verfügbar für SEAMTEK 2000 AT)
Sidearm aktivieren
28 A
28 B
28 A
28 B
28
27 A
27

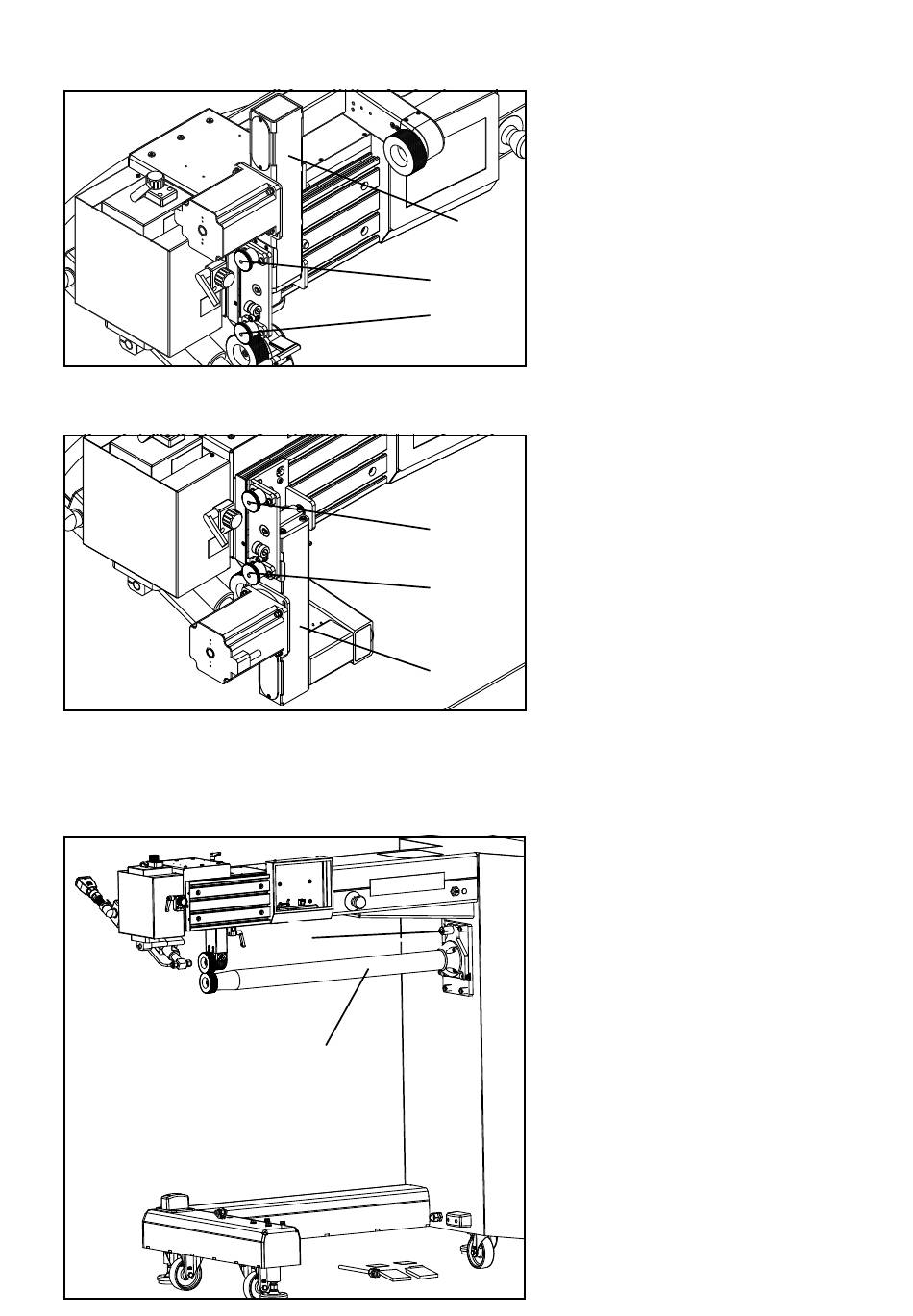

Vergewissern Sie sich, dass die obere Transpor-
trolle (9) im offenen Zustand ist.
(siehe Pkt. 7.8.1)
Ziehen Sie den oberen Halterungsstift (28 A)
hinaus, um die Arretierung des Quickarms (28)
zu lösen. Klappen Sie diesen nun sorgfältig nach
28
unten und montieren Sie den unteren Halte-
rungsstift (28 B) bis er komplett einrastet.
Ziehen Sie den unteren Halterungsstift (28 B)
heraus, um die Arretierung des Quickarms (28)
zu lösen. Klappen Sie diesen nun hinauf in die
obere Position und montieren Sie den oberen
Halterungsstift (28 A) bis dieser komplett
einrastet.
Schwenken Sie den Sidearm (27) nach oben
und schrauben Sie den Schnellspanner (27 A)
satt fest.
